同一組合內模塊電源和線性電源的電磁兼容性

摘要：介紹某雷達用低壓電源的研制，著重介紹同一組合內模塊電源和線性電源的電磁兼容性。此組合電源研制成功后，經使用表明，設計是可行的。

關鍵詞：模塊電源線性電源電磁兼容

Electromagnetic Compatibility of Modular and Linear Power Supply

in Same Assembly

Abstract: This paper introduces preparation of low? voltage power supply for use in a certain radar,emphatically introduces electromagnetic compatibility of modular and linear Power Supply in same assembly. After the assembly power supply is developped,it′ s practical result testifies this design being feasible.

Keywords:Modular power supply,Linear power supply,Electromagnetic compatibility

中圖法分類號：TN97文獻標識碼：A文章編號：0219?2713(2000)08?380?02

1引言

線性穩壓電源具有紋波小、干擾小等優點，然而存在體積大、效率低、散熱難等缺點。開關電源頻率高，因而體積和重量大大減小。但是瞬態響應較差、干擾大，因此開關電源的應用受到一定限制。如果將兩者結合起來，取其各自優點就可以滿足特定的任務要求（即多路輸出、體積小、指標高），但電磁兼容問題需要考慮。

2模塊電源和線性電源在同一組合內電磁兼容的考慮

　　某雷達要求在一個較小的組合內提供7路電源，具體電氣指標如下：

輸入：?jiǎn)蜗?00Hz，200V±5％；

輸出：7路直流輸出，如表1所示。

表1? 7路電源的直流輸出

　　前6路穩定度指標要求高，要用線性電源。串聯線性電源調整管與負載串聯，利用負反饋原理，通過改變調整管集電極、發射極間電壓來完成穩壓。與分立器件穩壓器相比，集成穩壓器具有體積小、成本低、使用方便、性能指標高等優點。根據負載電流不同，選用性能優異的集成三端穩壓器LM150、LM117，電路見圖1，輸出電壓：

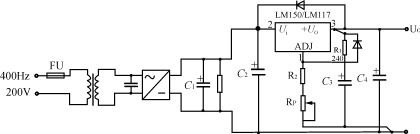

圖1串聯線性電源原理圖

UO=1.25×[(R2＋RP)/R1＋1]

設計時注意以下幾點：

（1）電阻R1直接焊接在集成穩壓器的輸出管腳和調整管腳上，否則，將影響集成穩壓器的負載調整率；

（2）電阻R1和R2選擇高穩定性的同種材料電阻，RP也要用高穩定性的電位器，以保證輸出電壓的穩定度；

（3）電容C1容量滿足C1>2000×I0（μF），I0為負載電流。

5V/30A是用VICOR公司生產的模塊電源實現

的，電路見圖2。交流輸入經整流模塊整流為未穩直流電壓，經直流/直流變換器變成所需的直流輸出。VICOR模塊電源具有體積小，其VI－200系列尺寸為11.68cm×6.1cm×1.27cm；效率高，超過80％；功率密度高達50瓦/立方英寸等優點。

VICOR模塊電源的核心是零電流開關技術，其框圖及工作波形見圖3。

PWM開關電源，工作頻率固定，通過改變脈寬來實現穩壓，而VICOR模塊電源脈寬固定，改變開關頻率以實現穩壓。PWM方式中，開關管工作電壓、電流波形為方波，開、關時工作電流較大，而VICOR模塊電源，當開關管導通時，流過開關管的電流為半波整流正弦波，功率開關管在打開或關斷時的電流為零，大大地降低了開關損耗，這就是VICOR所謂的“零電流”開關技術。VICOR模塊電源的諸多優點，就是得益于這一技術。

任何電源都會產生噪聲或干擾，尤其是開關電源，功率器件工作在開關狀態，存在較高的dv/dt和di/dt，容易形成干擾，VICOR模塊電源工作頻率隨負載不同從幾十千赫到幾兆赫變動，干擾的頻帶寬。而接收機和A/D轉換都是雷達中對噪聲要求較高的單元，處理不好，會帶來諸多不良影響，那么如何降低電源噪聲，減小開關電源和線性電源的互相影響？

對于開關電源，隨著每單位體積輸出功率的增加，靜電場dv/dt和電磁場di/dt強度也隨之增加，干擾也就增大。VICOR電源模塊采用“零電流”技術，di/dt小，主要是dv/dt靜電場，屬近場，強度隨距離平方而減小。對此靜電場屏蔽是很有效的，在模塊上加了一個屏蔽罩，在與模塊相對的印制板上設有大面積接地平面，同時結構設計上，在開關電源和線性電源之間加以金屬板隔離，以減小干擾。

圖2 開關穩壓電源原理圖

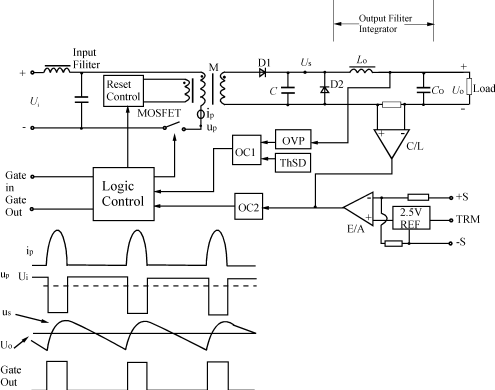

圖3零電流開關電源原理及波形圖

傳導干擾分共模干擾和差模干擾兩種。對VICOR模塊電源來說，共模干擾電流指的是加在模塊兩個輸入端的干擾同相分量，會產生磁場輻射。要在兩輸入端到模塊板加一LESR、LESL的“Y”電容，且引線要盡可能短，以減小寄生電感。本組合中，線性電源和開關電源共用同一相交流電源，選用合適的電網濾波器并正確安裝，可以防止射頻能量沿電源線傳播，污染電網。

差模干擾則是以反相或反向流進以上兩端的干擾電流，在模塊兩輸入端要加一“X”電容，該電容盡可能靠近模塊，以減小耦合回路面積。

〖注〗有關“Y”電容及“X”電容，見本期P.375頁。

線性電源中，變壓器存在漏磁，低頻磁場很難屏蔽，在組合中，變壓器與印制板的最大距離不足3cm，是一個很大的干擾源。資料介紹，R型變壓器因其獨特的結構，而具有體積小、重量輕、損耗小、漏磁和分布電容小等優點，其漏磁約為EI型的1/10，經測試比較，在該電源中，選用了R型變壓器。

線性電源采用橋式整流，在半導體二極管的反向恢復時間內，硅橋呈直通狀態，平滑濾波電容器通過直通硅橋快速放電效應和變壓器寄生分量結合，就會使整流部分成為較嚴重的干擾源。減小整流部分干擾的方法除減小變壓器漏感外，可在整流橋兩交流端加一小電容，電源輸入線加電網濾波器，用雙絞線減小平滑濾波電容和硅橋充電回路的面積，以減小耦合。

另外，在組合內部布線時，注意把攜有噪聲的器件和導線與干擾敏感布線隔開，用雙絞線代替平行線，交流線、高電位線，盡量與低壓直流線遠離，不要扎在一個線束內。

3結語

抑制干擾的措施很多，本文只介紹了本組合所用到的主要措施。電源做出來后，滿足了要求，用戶使用到今，比較滿意。

參考文獻

1VICOR應用手冊，VICOR公司

2包滿圭.R型變壓器鐵心的特點和設計方法.第九屆全國電源技術年會論文集（下），1991

?
