數字信號處理器（DSP）在串聯型電力有源濾波器中的應用

?1引言

應用電力電子技術抑制諧波，以改善電能質量的新技術——電力有源濾波器（ActivePowerFilter）已成為近年來電力系統研究領域中新的熱點。國際上以抑制諧波電流為目的的并聯型電力有源濾波器應用居多，而隨著電壓敏感性負載不斷增多，以電壓畸變治理為主的串聯型有源濾波器，正顯示著越來越大的利用價值。同時，它又是進一步研究綜合電能質量補償器的前提條件，因此，對串聯型有源濾波器進行研究有著重大的意義。

在串聯型有源濾波器的研制過程中，我們采用了美國德州儀器公司（TI）的TMS320F240數字信號處理器（DigitalSignalProcessor），極大地方便了軟硬件的開發，加快了研制的進程。

TMS320F240具有下述特點【2】【3】：

（1）50ns的指令周期，在一個指令周期內可完成

一次乘法和一次加法；

（2）大容量的片內存儲器：包含544字×16位的

片內數據/程序雙口（Dual?Access）RAM，16k字×16位的片內FlashEEPRO，共計224k字×16位存儲器地址范圍（64k數據，64k程序和I/O以及32k全局存儲器空間）；

（3）事件管理模塊：12路比較/脈沖寬度調制

（PWM）通道，3個16位通用定時器，3個死區控制的16位全比較單元，4個捕獲單元；

（4）雙10位A/D轉換模塊；

（5）基于鎖相環（PLL）的時鐘模塊；

（6）看門狗定時器模塊（具有實時中斷功能）；

（7）6個外部中斷（電源驅動保護、復位、NMI及3種可屏蔽中斷）。

充分使用TMS320F240DSP芯片構成的實用系統，具有擴充的外圍電路少、控制電路簡單、控制手段靈活、易調試和易維護等很多特點。

2以DSP為核心的硬件結構

串聯型電力有源濾波器主電路由串聯電路和并聯電路組成，結構如圖1所示。

圖1串聯型電力有源濾波器主電路

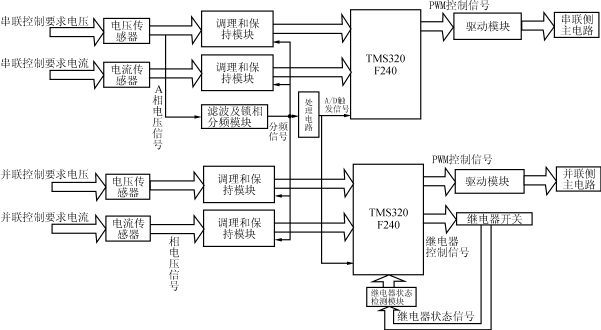

圖2以DSP為核心的控制結構框圖

串聯電路功能是：檢測電網畸變電壓，分離出需要補償?shù)碾妷翰a(chǎn)生控制信號，生成補償電壓注入電網，實現電壓補償?shù)墓δ?。并?lián)電路功能是：檢測有源濾波器輸入電流，生成電流控制信號，從而維持電容電壓恒定和保證設備功率因數。同時，作為一個實用裝置，還必須實現相應的投入、切除手段和故障情況下的保護手段。

控制電路以DSP為核心，其結構框圖如圖2所示。

電網電壓、電流經過傳感器后變成＋5V～－5V的弱電信號,經過調理電路后變成0～5V的信號,其中從電壓互感器來的A相電壓信號經帶通濾波后送入鎖相分頻模塊,產生采樣保持分頻窄脈沖信號來控制保持電路,使之每個工頻周期保持指定點。而分頻窄脈沖經過處理電路的處理后作為DSP內部A/D的起動信號使用。

主電路的控制采用兩片TMS320F240。一片作為主DSP，除負責并聯整流控制（產生并聯側整流及輸入電流控制PWM信號驅動并聯側主電路）外，還承擔整套裝置的協調工作，包括投入切除算法控制，故障保護控制及故障檢測功能。它的輸出信號一部分用于控制驅動模塊以得到恒定的直流電容電壓，另一部分控制主電路繼電器。而另一片作為從DSP，用于串聯側的電壓補償PWM控制信號的產生，TMS320F240將電壓電流采樣信號經過DSP檢測算法運算后生成補償信號，補償信號通過TMS320F240內部PWM控制模塊產生PWM控制信號送給驅動模塊，經由驅動模塊驅動主電路生成補償電壓注入電網。

3DSP軟件的設計

DSP完成了APF系統中的絕大多數功能，為了完成這些功能，除用到TMS320F240的核心部分外，還充分應用了F240片內的許多外圍模塊，如A/D模塊，事件處理模塊和外部中斷功能。整個算法由并聯側與串聯側算法構成。

3．1并聯側DSP軟件算法

（1）整體軟件流程

并聯側DSP除完成并聯整流算法外，還需要完成APF設備的投入和切除算法，故障檢測和故障控制算法。圖3是并聯側DSP軟件算法的流程圖。

如圖3所示，當DSP起動后首先進行設備初始化操作，結束后進行設備投入電網操作，然后DSP空閑，等待中斷的發生，一旦中斷出現，運行相應的中斷處理程序，處理完成后DSP空閑等待另一個中斷的發生。A/D變換，控制算法和PWM產生等一系列過程都在外部中斷XINT3中斷服務程序中完成。

在設備初始化過程中，完成對故障檢測中斷設置、DSP的PLL鎖相時鐘模塊設置，外部中斷XINT2和XINT3的初始化設置和PWM的比較方式、輸出方式和死區設置等功能，最后進行繼電器控制狀態設置，用于控制繼電器動作和接收繼電器當前狀態的I/O口和外部I/O空間。

（2）中斷服務的設計

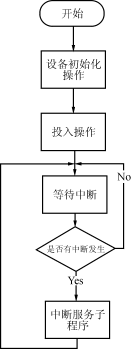

圖3并聯側DSP軟件算法的流程圖

并聯側的中斷服務子程序是軟件算法的最主要的組成部分,控制算法的實現、故障的檢測和保護等主要算法都通過中斷服務子程序來實現。并聯側中斷服務子程序有3個：XINT2中斷、XINT3中斷、PDPINT（功率驅動保護中斷）。

XINT3中斷處理程序的作用是對并聯側的輸入電流進行處理，并執行相應的控制算法，以取得相應的電壓補償信號，作為PWM控制信號產生的輸入。最終通過PWM控制主電路IGBT有規律的開關動作，以維持直流電容電壓的恒定。XINT2中斷服務在A相電壓過零時響應，通過XINT2中斷和XINT3中斷聯合完成控制算法中的同步邏輯。故障中斷的作用是當系統發生中斷時，檢測各故障線的故障信號以判斷發生的故障類型，并采取相應的保護措施。

3．2串聯側DSP軟件算法

串聯側僅完成補償電壓控制信號的生成，僅需要XINT2、XINT3中斷服務子程序，并在XINT3的中斷服務程序中采用相應的電壓補償PWM控制策略。

4結語

在串聯型有源濾波器中采用數字信號處理器，所有算法均通過編程完成，易調試、易維護、所占空間小，不易受干擾，與傳統的硬件模擬方法比較有著巨大的優勢，在響應速度滿意的情況下，可以逐步地取代硬件模擬法。因此，數字信號處理器有著廣闊的應用前景，也將會受到越來越多的重視。
