許多便攜式應用需要超過8kV的ESD保護，同時將電容保持在5pF以下。Z二極管能夠單獨滿足這一要求，但當與開關或結型二極管等低電容PN二極管相結合時，它們可同時滿足該應用的以下兩種要求：低電容，以及高ESD和浪涌抗擾性。

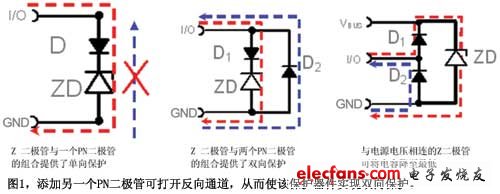

　　Z二極管與小型PN二極管的這種結合提供了單向保護器件。箝位電流只能朝一個方向流動——PN二極管的正向——因?yàn)榉聪蛲ǖ辣蛔枞▓D1）。

　　添加另一個PN二極管可打開反向通道，從而使該保護器件實現雙向保護。當正向和反向的箝位電壓電平不同時，這種器件具有雙向及不對稱的箝位行為 （BiAs）（圖1）。

　　在初始時，當所有三個二極管完全放電時（二極管電容為空），具有0.5V幅度的第一個信號脈沖將在正向驅動上方的PN二極管（D1），從而填充或加載Z二極管（ZD） 較大的空電容。根據脈沖的持續時間以及到下一次脈沖的中止，Z二極管的電容通過充電已經到了更高水平，因此下一次脈沖給電容的充入較少。幾次脈沖后，Z二極管被完全充滿，因此隨后的脈沖僅檢測到這兩個PN二極管的電容較低。

　　對某些便攜式應用而言電容變化不是問題，但對于其他應用，每次脈沖時電容必須相同。對于這些應用，可將Z二極管連接到電源電壓，例如 USB端口的VBUS（圖1），在這里電源電壓可對Z二極管進行充電，這兩個PN二極管仍保持在反向模式下，從而使電容保持在最低水平。

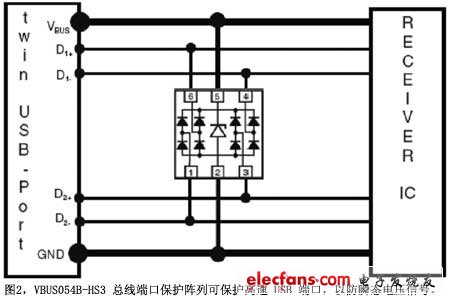

　　圖2所示的二極管陣列 （VBUS054B-HS3） 可保護雙高速USB 端口，以防瞬態電壓信號。該陣列對略低于接地電平的負瞬態進行箝位，同時在略高于5V工作電壓范圍對正瞬態進行箝位。

　　Z 二極管將電源線（在引腳5處為VBUS）箝位到地線（引腳2），而高速數據線（D1+、D2+、D1-及D2-）與引腳6、3、4及1相連。只要數據線上的信號電壓介于接地與VBUS電平之間，低電容PN二極管便會實現與VBUS、地線及其他數據線的極高隔離。但任何瞬態信號一超過該工作電壓范圍，其中的一個PN二極管便會恢復到正向模式，并將該瞬態箝位到接地或雪崩擊穿電壓電平。因此，VBUS054B-HS3可提供±15kV的高ESD抗擾性，同時提供符合便攜式電子設備應用的低于1pF的典型電容。

　　VBUS054B-HS3是一種單芯片解決方案，因此線路電容間的差別非常小。這對于D-和D+這兩條數據線而言非常重要，因?yàn)樵摗皵?shù)據線對”同時傳輸相同的數據脈沖，但具有相反的極性。
