盡管有源濾波器的理論家和設計者都對GIC（通用阻抗變換器）非常熟悉，但一般模擬人員對它并不了解。一個單端口有源電路一般包括低成本運放、電阻和電容，GIC將容抗轉換為感抗，因而可以替代濾波器中以RLC傳輸函數描述的電感。另外，GIC輸入阻抗方程的靈活性允許進行虛擬阻抗的設計，這在實際元器件中是不存在的，例如依賴頻率的電阻。GIC是30年前推出的，已廣泛應用于交流電路和有源濾波電路。

　　圖1是一個經典的GIC電路，它的輸入阻抗ZIN依賴于阻抗Z1至Z5的性質。下式描述了該電路的輸入阻抗：

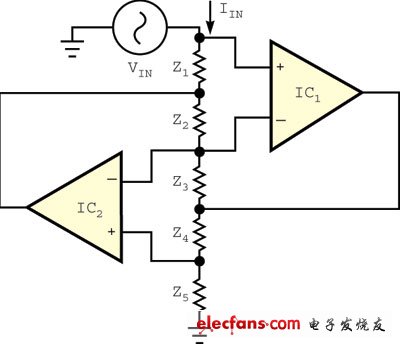

　　圖 1 ，一種經典的通用阻抗變換器，在VIN處提供一個單端阻抗。為簡明起見，圖中省略了電源連接。

　　例如，如果 Z1、Z2、Z3和Z5分別為電阻R1、R2、 R3和R5，而Z4為電容C4，則輸入阻抗 ZIN 將作為一個LIN的虛擬電感出現：

　　圖 2 是直流配置下的GIC 電路。當考慮將GIC電路用于純直流環境中時，可以設想一些新的應用。例如，可以用純電阻R1至R5替換阻抗Z1至Z5。將一個精密的溫度與時間穩定的直流基準電壓連接到輸入端口，就可代替一個交流輸入電壓源。用理想運放對IC1和IC2進行簡單電路分析表明，基準輸入電壓VREF出現在電阻R5上，如下式所示，R5上流過恒定電流IO。

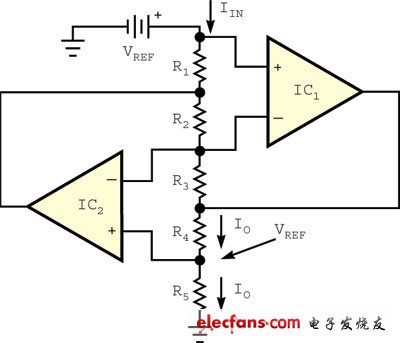

　　圖 2， 用電阻替換所有 GIC 阻抗，即構成一個恒流源。

　　但是，運放IC2的非反相輸入會從R4和R5的連接處分流少量電流，因此IO也會流經R4。為R1、R2和R3選擇較大的值有助于減少從基準電壓吸取的電流。例如，電路可以為R4提供2mA至10 mA電流，而只從基準源吸取幾十微安的電流。VREF和R5應使用高容錯、低漂移的元件，以保證IO的穩定。它的應用包括為惠斯登電橋和鉑傳感器提供恒流驅動。另外，可以串聯電阻性傳感器代替R4，構成一個安德森（Anderson）回路。
