TOP19 鋰電池快速自動充電器電路圖

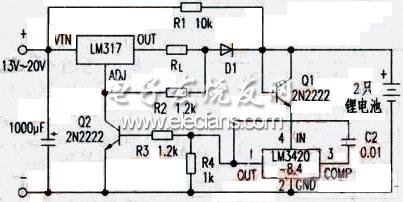

???????? 該電路采用了LM3420—8.4專用鋰電池充電控制器。當電池組電壓低于8.4V時，LM3420輸出端①腳(OUT)無輸出電流，晶體管Q2截止，因此，電壓可調穩壓器LM317輸出恒定電流，其電流值取決于RL的取值。
LM317 額定電流為1.5A，若需要更大的充電電流，可選用LM338或LM350。充電過程中，電池電壓會不斷上升。電池電壓被LM3420的輸入腳④(IN) 檢測，當電池電壓升到8.4V(兩節鋰電池)時，LM3420輸出端①腳有輸出電壓，使Q2控制LM317轉入恒壓充電過程，電池電壓穩定在8.4V，此后充電電流開始減小，鋰電池充足電后，充電電流下降到涓流充電。
當輸入電壓中斷后，晶體管Q1截止，電池組與LM3420斷開，二極管D1的作用可避免電池通過LM317放電。

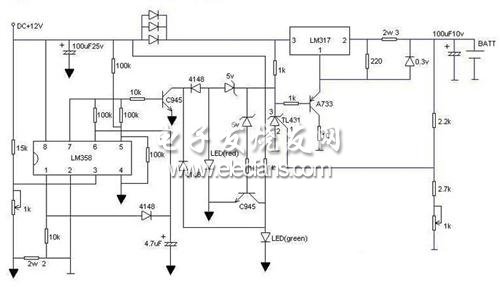

??????? 本電路帶充電狀態顯示功能，紅燈閃正在充，綠燈閃馬上要充滿，綠燈亮完全充滿。只要您有12V的電源就可以，接完電路后先別裝電池，調右下角的可調電阻，使電池輸出端為4.2V,再調左下角的可調電阻使LM358第三腳為0.16V就可以了,充電電流為380mA,超快,三個并連的二極管是降壓的,防止 LM317過熱,且LM317須加散熱片,圖中的三極管可以任意型號。

TOP20 如何看懂電路圖（二）：電源電路單元詳解

　　前面介紹了電路圖中的元器件的作用和符號。一張電路圖通常有幾十乃至幾百個元器件，它們的連線縱橫交叉，形式變化多端，初學者往往不知道該從什么地方開始，怎樣才能讀懂它。其實電子電路本身有很強的規律性，不管多復雜的電路，經過分析可以發現，它是由少數幾個單元電路組成的。好象孩子們玩的積木，雖然只有十來種或二三十種塊塊，可是在孩子們手中卻可以搭成幾十乃至幾百種平面圖形或立體模型。同樣道理，再?gòu)?fù)雜的電路，經過分析就可發現，它也是由少數幾個單元電路組成的。因此初學者只要先熟悉常用的基本單元電路，再學會分析和分解電路的本領，看懂一般的電路圖應該是不難的。


參閱相關系列文章

如何看懂電路圖（一）：關鍵電氣符號詳解

?

　　按單元電路的功能可以把它們分成若干類，每一類又有好多種，全部單元電路大概總有幾百種。下面我們選最常用的基本單元電路來介紹。讓我們從電源電路開始。

　　一、電源電路的功能和組成

　　每個電子設備都有一個供給能量的電源電路。電源電路有整流電源、逆變電源和變頻器三種。常見的家用電器中多數要用到直流電源。直流電源的最簡單的供電方法是用電池。但電池有成本高、體積大、需要不時更換（蓄電池則要經常充電）的缺點，因此最經濟可靠而又方便的是使用整流電源。

　　電子電路中的電源一般是低壓直流電，所以要想從 220 伏市電變換成直流電，應該先把 220 伏交流變成低壓交流電，再用整流電路變成脈動的直流電，最后用濾波電路濾除脈動直流電中的交流成分后才能得到直流電。有的電子設備對電源的質量要求很高，所以有時還需要再增加一個穩壓電路。因此整流電源的組成一般有四大部分，見圖 1 。其中變壓電路其實就是一個鐵芯變壓器，需要介紹的只是后面三種單元電路。

　　二、整流電路

　　整流電路是利用半導體二極管的單向?qū)щ娦阅馨呀涣麟娮兂蓡蜗蛎}動直流電的電路。

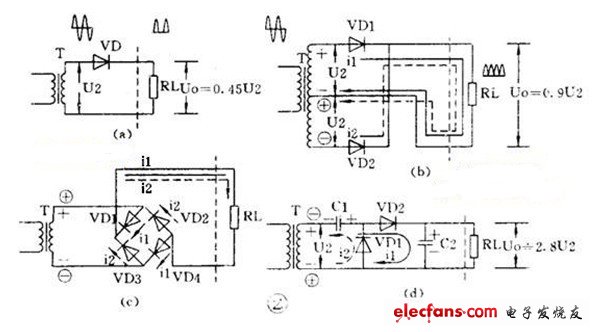

　　（ 1 ）半波整流

　　半波整流電路只需一個二極管，見圖 2 （ a ）。在交流電正半周時 VD 導通，負半周時 VD 截止，負載 R 上得到的是脈動的直流電

　　（ 2 ）全波整流

　　全波整流要用兩個二極管，而且要求變壓器有帶中心抽頭的兩個圈數相同的次級線圈，見圖 2 （ b ）。負載 R L 上得到的是脈動的全波整流電流，輸出電壓比半波整流電路高。

【詳情參閱：如何看懂電路圖（二）：電源電路單元詳解】

?
