所有的電子產品都像我們這個世界一樣正在不斷縮小。隨著電路功能和集成度的提高，PCB板的空間變得彌足珍貴。主要的板空間要分配給應用的內核功能，這些應用包括微處理器、FPGA、ASIC以及與其相關的高速 數據通道和支持元件。雖然設計者并不想這樣做，但是電源卻必須壓縮到剩下的有限空間之內。功能和密度的增加，耗電也相應增加。這就為電源設計者帶來了一個很大的挑戰，即如何以更小的占位提供更高的電源？

　　答案說起來非常簡單：提高效率并同時提高開關頻率。而實際上，這卻是一個很難解決的問題，因?yàn)楦叩男屎透唛_(kāi)關頻率是互相排斥的。盡管如此，IR公司IR3847大電流負載點（POL ）集成穩壓器的設計者還是開發出來了采用集成型MOSFET的DC-DC降壓轉換器，該轉換器可以在一個緊湊的5×6 mm封裝中（如圖1），將IR第三代SupIRBuck系列的額定電流擴展到25A.

　　圖1： IR3847 5x6 mm QFN封裝

　　這一解決方案拉動了三個領域的共同創新：IC封裝、IC開關穩壓器電路設計和高效MOSFET.由于最新的熱增強型封裝采用銅片，控制器中的創新是針對大于1MHz開關頻率的控制器和IR的最新一代，即12.5代 MOSFET ，IR3847可以在無散熱器的情況下，在25A的電流下運行，與采用控制器和功率MOSFET的分立式解決方案相比，又將PCB的尺寸縮減了70%.利用IR3847（圖2），在一個小至168mm2的面積內，現在可以實現完整的25A電源解決方案。

　　圖2： PCB面積的縮減

　　允許開關頻率提高到1MHz或者更高，但仍要采用高輸入電壓（如12V），這就需要一款新的專利型模塊架構，產生極小的導通時間脈沖。例如，將輸出功率從12V轉換至1V的1MHz設計，要求具有83ns的脈沖寬度，這樣就可以容許極小的抖動。在這些條件下，標準的PWM機制通常會產生30~40ns的抖動，對于這些應用而言，這樣的抖動時間是沒有意義的。IR3847內的PWM調制電路僅產生4ns的抖動，與標準解決方案（圖3）相比，縮減了90%.這就實現了雙贏，即將輸出電壓紋波降低約30%的同時，允許1MHz或更高的頻率/更高寬度的操作，實現了更小的尺寸、更好的瞬態響應并采用了更少量的輸出電容。

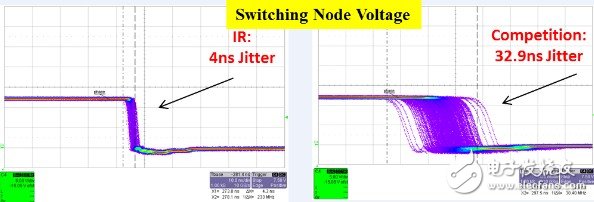

　　圖3： 抖動比較

　　新器件集成了IR公司最新一代的功率MOSFET，從而為具有15A~25A的應用取得市場領先的電子性能，其峰值效率高于96%.為了達到市場領先的散熱性能，例如，在提供25A的電流時，溫度僅僅上升50°C的低值，采用了公司獨有的封裝（圖4）。同步MOSFET轉換到“源極在下”配置，同時控制MOSFET卻保持著傳統的“漏極在下”配置。大多數的熱量是在同步MOSFET源中產生的，并且立即傳導出封裝，并降至底平面，而不是像競爭解決方案那樣，是要經過硅芯片。這就有助于從控制MOSFET中傳熱同時降低MOSFET間開關結點之間連接的電阻。

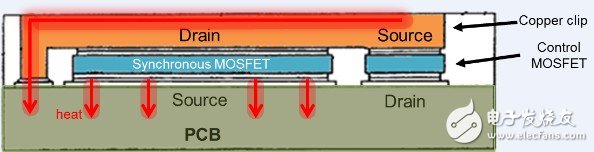

　　圖4： 專利型封裝將熱傳導和電子傳導最大化

　　作為第三代SupIRBuck中的一員，這些器件符合工業市場中-40oC至125oC的工作結溫要求。它可能針對單輸入電壓（5V~21V）操作進行配置，或者當提供5V的外部偏壓時，將輸入功率從1V轉換至21V.IR3847具有后部封裝高精度死區時間微調功能，將效率損耗降至最低，而且內部智能LDO可以實現整個負載范圍上的效率優化。真正的差分遠程檢測對于大電流應用（圖5）至關重要，在25°C至105°C的溫度范圍上，實現0.5%的基準電壓精度，輸入前向和超低抖動相結合，可以實現整個線壓、負載和溫度上高于3%的整體輸出電壓精度。其它高級特性還包括外部時鐘同步、定序、追蹤、輸出電壓容限、預偏壓?jiǎn)?dòng)性能、實現輸入電壓感知、可調節OVP引腳和內部軟啟動。IR3847還具有采用專業檢測引腳（VSNS）的真正的輸出電壓檢測。這就提供了一個強勁的解決方案，可以保證在所有條件下都可以對輸出電壓進行監測，特別是出現反饋線纜斷開的情況，否則，就會導致在傳統競爭產品出現的嚴重的過壓?jiǎn)栴}。

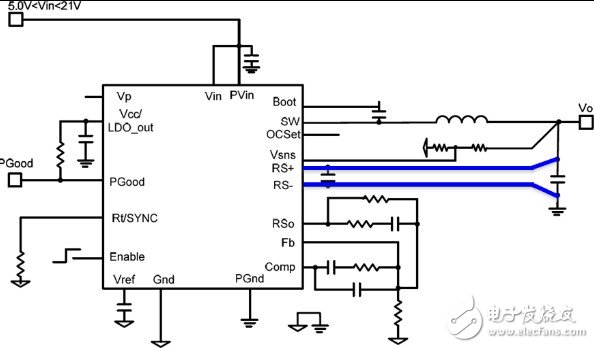

　　圖5：差分遠程檢測

　　除此之外，還要關注對于布局的簡化，并使設計更加強勁以免受噪聲的干擾。例如，通過對引腳輸出進行優化，實現對于旁通電容器實現簡易的布置，并通過三線引腳，選擇電流限度，這樣就降低了對于芯片的噪聲注入并節省了電容器，最終簡化了布局。

　　利用帶有真正差分遠程檢測功能的大電流IR3847，IR解決了受到散熱和空間限制的高密度和大電流應用方面的挑戰。當與標準的分立解決方案相比時，IR3847將PCB占位空間降低了70%，僅要求具有168mm2的PCB占位面積，以提供25A的電流并在負載端的右側，總的輸出電壓精度提高了3%.競爭器件一般僅具有5%或更低的精度。通過為脈沖寬度的抖動時間大幅度降低50 ns，IR3847實現了更高的閉環帶寬，最終實現了更好的瞬態響應和更低的輸出電容。
