有一個常見問題：“電源的 CV 按鈕或 CC 按鈕在哪里？”答案是“沒有這樣的按鈕”，因為電源模式是由負載電阻決定的。一旦所提供的電流達到電流設置，電源會從 CV 模式切換為 CC 模式。那CV 模式和 CC 模式究竟是什么？

大部分實驗室都把直流電源當作恒壓/恒流（CV/CC）電源使用。記住，電源是一個反饋系統，可以實現特定參數的調節。在恒壓（CV）條件下，電源的反饋控制環路可以調節電壓。在恒流（CC）條件下，電源的反饋控制環路可以調節電流。

所以，當您使用 CV/CC 電源時，意味著電源在 CV 模式下運行，會根據編程設定的電壓設置來調節恒壓，直到負載消耗足夠的電流，達到可編程控制的電流設置。這種可編程的電流設置通常稱為電流限制。

一旦所提供的電流達到電流設置，電源會從 CV 模式切換為 CC 模式。在 CC 模式下，電源根據編程設定的電流值調節恒定電流；電壓將開始下降，因為它已不再是被調節的參數。相反，如果電源在 CC 模式下調節恒定電流，它會繼續如此操作，直到負載兩端電壓爬升到設定值。然后，電源將進行模式切換，由 CC 模式轉換為 CV 模式。在 CV 模式下，電源將按照上述方式再次開始調壓。

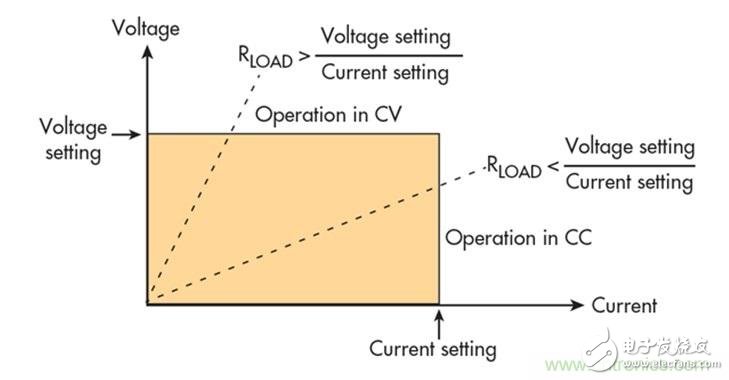

這里解釋了一個常見問題：“電源的 CV 按鈕或 CC 按鈕在哪里？”答案是“沒有這樣的按鈕”，因為電源模式是由負載電阻決定的。在高電阻或開路情況下，流過電源的電流非常小或者沒有電流經過，電源為 CV 模式。與此類似，在低電阻或短路情況下，大量電流流過電源，電源處于 CC 模式（圖 1）。

?

優先模式介紹

我們介紹下一個概念：優先模式。除了 CV 和 CC 模式以外，電源還可同時具有電壓優先和電流優先模式。優先模式控制電源的特性。在電壓優先模式下，電源的電壓控制環路具有優先權。當今市場上的大多數電源僅具有電壓優先功能，不能提供電流環路優先模式。事實上，這種情況非常普遍，大多數工程師甚至從來沒有意識到還有優先模式存在，他們只是期望自己的 CV/CC 電源具有電壓優先模式。

需要注意的是，優先模式與 CV 和 CC 無關。電壓優先模式下的電源可以是 CC 或 CV。同樣，電流優先模式下的電源也可以是 CV 或 CC。優先模式只是對電源從 CV 切換到 CC 或從 CC 切換到 CV 的特性進行了界定。

那么，優先模式的意義是什么？下面將解釋各優先模式的電源特征。

電壓優先模式

電壓優先模式啟動時，初始電壓設為 0 V，電流設為電流設置值。由于是處在電壓優先模式下，因此 CV 環路具有優先權，電源以恒壓啟動，電壓為調節后的參數。電壓從 0 V 開始，逐漸上升到 CV 環路調節下的電壓設定值，表現良好，具有快速的電壓上升時間和最小的過沖性能。

如果負載為高阻抗，那么 RLOAD >（電壓設置/電流設置），電源保持為 CV，對電壓進行干凈的調節，電流將流入負載。隨著電壓達到設定電壓值，電壓過沖的情況很少或者從不出現，因為電源會對電壓進行干凈的調節。

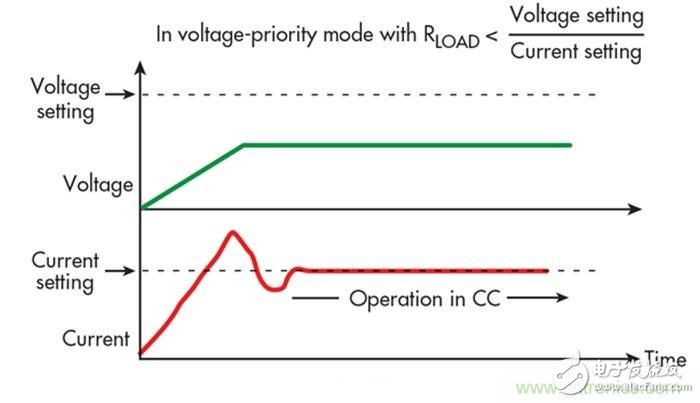

如果為低阻抗負載，則 RLOAD <（電壓設置/電流設置），電壓將以 CV 模式開始工作，不過低負載阻抗意味著電壓無法達到設置值。相反，源電流會迅速到達電流設置值，轉換為 CC，電壓將崩潰。在 CV 模式到 CC 模式的短暫轉換中，CC 環路取得優先權，其需要一些時間將電流調節為電流設置值。這會導致短暫的電流控制不穩，從而進一步產生電流過沖（圖 2）。

簡言之，在電壓優先模式下，電壓表現出良好的特性，只有極少量的過沖。但是，從 CV 模式到 CC 模式的交叉轉換過程中，電流有可能過沖，因為此時電流調節沒有獲得優先權。

電流優先模式

現在我們看看電流優先模式。在以電流優先模式啟動時，電流最初設為 0 A，電壓設為電壓設置值。由于是在電流優先模式下，所以 CC 環路具有優先性，因此電源以 CC 模式啟動，電流為調節后的參數。電流從 0 A 開始，然后在 CC 環路調節下逐漸上升至編程設定的電流值，以便得到干凈、良好的性能，同時擁有快速電流上升時間和最小過沖。

如果為低阻抗負載，則 RLOAD <（電壓設置/電流設置），電源將保持在 CC 模式下，干凈地調節電流。隨著電流達到設定電流值，電流過沖的情況很少或者從不出現，因為電源會對電流進行干凈的調節。

如果為高阻抗負載，則 RLOAD >（電壓設置/電流設置），電源將保持在 CC 模式下，但高負載阻抗意味著電源無法使足夠的電流流過負載。通過高負載阻抗的任何電流將在負載上產生高電壓，電源會迅速達到電壓設置值，然后轉換到 CV。

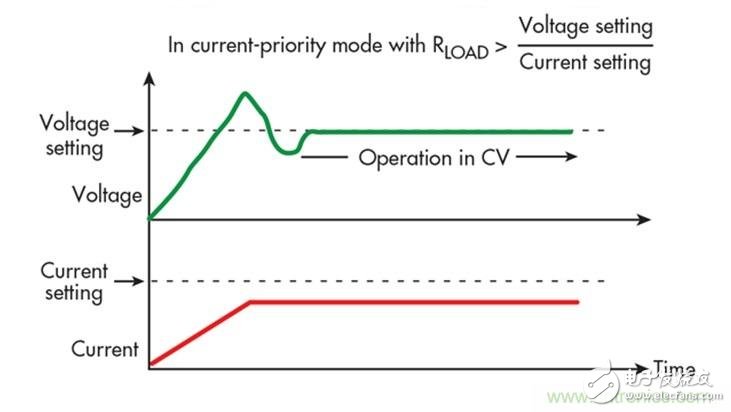

在 CC 模式到 CV 模式短暫的轉換期中，CV 環路取得優先權，其有機會將電壓調節為電壓設置值。這會導致短暫的電壓控制不穩，有可能產生電壓過沖（圖 3）。

簡言之，在電流優先模式下，電流表現出良好的特性，只有極少量的過沖。但是，從 CC 模式向 CV 模式轉換時，電壓有可能過沖，因為此時電壓調節沒有獲得優先權。

總結

雖然優先模式曾經通過模擬設計實現，但現代的電源都是采用數字信號處理（DSP）、數字反饋環路、FPGA 等技術的高度數字化控制電源。電源的特性，包括優先模式，都可以通過數字技術實現，因此，無論是電壓優先還是電流優先，電源的原理框圖沒有區別。換言之，無論處于哪種模式之下，電源都不會切換不同的電路或通過不同路徑傳輸信號。數字控制系統命令電源采取不同的操作來實現電壓優先或電流優先。

因此，如果您對過沖比較關注，那么可以選擇適當?shù)膬?yōu)先模式。在電壓過沖必須最小的情況下，例如偏置到低電壓處理器或 FPGA 的內核時，應使用電壓優先模式。如果需要盡量減少電流過沖，或者您的被測器件為低阻抗器件，例如在對電池充電或驅動包含大電容的系統時，應使用電流優先模式。
