由于經濟原因和對環境的關注，電力轉換系統效率變得越來越重要。80 Plus中定義的效率級別需要達到96%才能獲得鈦金等級認證。要實現如此之高的效率，使用傳統拓?fù)涞?a target="_blank">電源公司將面臨巨大的設計挑戰。

一個離線電源由功率因數校正 (PFC) 和一個DC/DC轉換器組成。PFC強制輸入電流隨輸入電壓的變化而變化，這樣的話，任何的電器負載將表現為一個電阻器。為了提高效率，人們已經研究了不同的PFC拓?fù)?，其中包括傳統PFC、半無橋式PFC、雙向無橋PFC和圖騰柱無橋PFC。在所有這些不同的PFC拓?fù)渲校捎谄涫褂玫慕M件數量最少、具有最低傳導損耗，并且提供的效率最高，圖騰柱PFC引起了人們越來越多的關注。

?

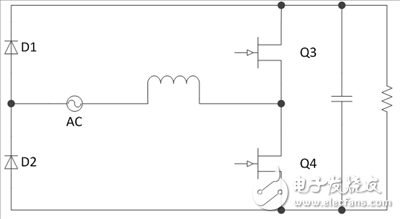

圖1顯示的是一個圖騰柱PFC結構。與傳統的PFC相比，電力傳導路徑只包含一個二極管，而不是兩個。此外，碳化硅 (SiC) 二極管被MOSFET所取代，以實現同步整流。電力傳導損耗也因此降低。除此之外，可用普通MOSFET 取代D1和D2，以進一步提高效率。

?

?

圖1：圖騰柱PFC

雖然圖騰柱PFC的概念已經存在了很多年，技術方面的應用挑戰妨礙了它的廣泛使用。

首先，由于MOSFET體二極管的慢反向恢復，圖騰柱PFC無法在連續傳導模式 (CCM) 中運行。其次，圖騰柱PFC拓?fù)渲杏幸粋€(gè)固有問題：輸入電流在AC零交叉上有一個巨大尖峰。這些尖峰破壞了電流波形，并且使總諧波失真 (THD) 無法達到技術規格的要求。第三，Q3和Q4在每半個AC周期內的PFC激活開關與同步整流開關之間交替切換。這個交替切換需要控制器能夠根據正或負的AC周期提供一個具有D（占空比）或1-D的脈寬調制 (PWM) 波形。

借助UCD3138等現代數字控制器，高級控制算法被開發出來，其中的開關以特殊的順序打開，并且每個開關執行一個軟啟動機制。因此，電流尖峰被大大地減少。此外，數字PWM輸出是很靈活的，可以根據運行條件生成D或1-D。最后，隨著氮化鎵 (GaN) FET的問世，免二極管結構也使得CCM圖騰柱PFC成為可能。

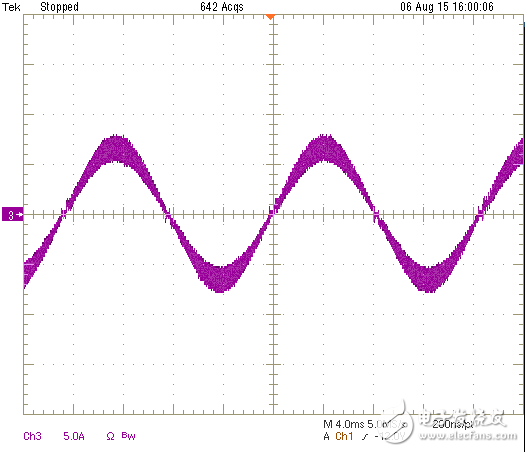

為了實現效率的高標準，現在是時候用圖騰柱PFC取代傳統PFC了。圖2顯示的由UCD3138控制的CCM圖騰柱PFC的電流波形，可以看出其波形是多么的平滑。

?

?

圖2：CCM圖騰柱PFC的電流波形

圖騰柱PFC已就緒。。。你準備好了嗎？
