摘要：介紹了串聯電池組電壓管理芯片LTC6802—2的特點和使用方法。分別以51單片機和TMS320LF2407為控制器，從通信的角度詳細探討在硬件設計和軟件設計上應注意的問題，實現LTC6802—2對串聯電池組電壓的檢測。并通過實驗數據分析，驗證了此方法的有效性。

　　1、LTC6802—2介紹

　　LTC6802—2內部含有12位的AD轉換器，精密電壓基準，高電壓輸入多路轉換器和SPI串行接口。每個芯片可以檢測12節串聯在一起的電池。同時，芯片還支持串聯使用，最多可以將16個芯片串聯在一起使用，即最多可以檢測12x16=192節電池串聯組成的電池組。每個AD的轉換范同為0～5V，因此每個芯片的檢測串聯電池組電壓可達60V。另外，LTC6802．2在LTC6802—1的基礎上進行了改進，增加了4位的外部編址接口A0～A3，可對其進行編址，方便了對某一指定檢測單元的單獨操作。另外，LTC6802．2還具有高溫保護功能，電池過充過放電狀態監視，電量均衡功能。

　　LTC6802．2有種工作模式：待機模式、測量模式和監事模式。上電默認為待機模式，此模式下，只有串口和5V的穩壓基準源處于工作狀態，其他所有電路均不_T=作。必須通過串ISI通信，對LTC6802．2進行配置才可以啟動其他電路，此時可向CFGR0的CDC［2：0］位寫入非0的值使其退出待機模式，LTC6802—2退出待機模式后VREF引腳可以檢測到3．075V的脈沖基準電壓信號，否則檢測電壓為0V，這可以作為判斷串口通信成功的檢測依據。

　　2、硬件設計

　　本文主要以51單片機和TMS320LF2407為主控器，分別介紹他們的硬件接口電路，并分析調試過程中遇到的問題。

　　2.151單片機與LTC6802—2的通信接口

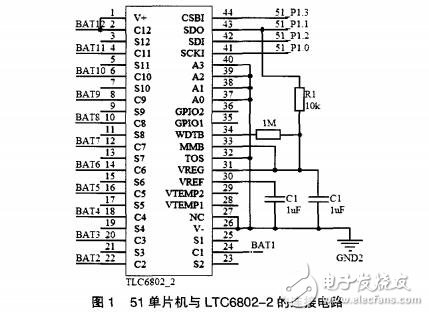

　　圖1給出了以51單片機為控制器的控制電路，在保證電路正常工作條件下，外圍電路以最簡單的形式給出。如果電池選用大容量動力電池，則要考慮加鉗位保護電路，防止c引腳出現大的電流而損壞芯片。因為51單片機和LTC6802．2的通信接口均為5V工作電壓，在只有一片LTC6802．2接入時，可以不加隔離器件，直接進行串口通信。

　　51單片機的SPI串行通信接口使用P1．O～P1．3來模擬，模擬SPI接口時需要注意，該接口沒有做其他的擴展用途，如果接有其他的擴展電路，在進行SPI通信時要進行屏蔽，否則有可能對串行通信造成干擾，導致無法正常通信。

　　2.2TM$320LF2407與LTC6802—2的通信接口

　　TI公司的TMS320LF2407內部自帶SPI串行通信模塊，利用此模塊可以簡單地實現DSP與LTC6802—2的通信。通信中需要注意的是，通用SPI模塊一般是每進行一次讀寫操作CS引腳就分別給出相應的片選信號，但根據LTC6802．2的時序需求，每次片選有效時，都要進行多次的讀寫操作。因此，此處不能使用SPI模塊的片選，實驗中選取DSP的PB4來給定片選信號。

　　設計中需要注意的另一點是數字隔離器件的選取。因為LTC6802—2的5V基準電源的驅動能力比較弱，最大只能提供負載4mA的電流，所以選擇數字隔離器件時必須選擇低功耗器件，否則，功耗過大將導致LTC6802—2芯片發熱，基準電源電壓下降，當降至4．1V時，芯片將無法正常工作。本文選取ADUM14115_，它是ADI公司開發的一款超低功耗4通道數字隔離芯片，復合此處SPI通信的需求，并且功耗低，最高通信速度可達到10M，也滿足通信的需求。圖2是TMs320LF2407與LTC6802．2的工作電路。
