3、軟件設計

　　軟件設計中主要需注意的是SPI通信的時序要與LTC6802．2的時序相匹配，時鐘頻率必須小于1M，通信模式按照LTC6802．2的規定cPHA：l和CPOL=1（其時序圖如圖3），但是由于TMS320LF2407的SPI通信模式與標準定義的差別，TMs320LF24O7的通信模式應該設為PHASE=0和PO．

　　LARITY=I。另外，需要注意的是由于TMs320LF2407自帶SPI通信模塊式的特點所限，在進行讀取數據操作時需要虛發操作，已啟動時鐘，才能正常讀取數據。

　　因為LTC6802—2支持多次的連續讀寫操作，因此，通信過程中選取通用I／O作SPI通信的CS片選信號，而不是直接用SPI模塊的片選信號引腳。使用LTC6802．2進行電壓轉換前需要先對其進行初始化，即寫配置寄存器組CFGR0～CFGR5。讀數據時要先發送要讀取的LTC6802．2的地址f由A0~A3引腳接線確定），然后發送讀數據指令，再進行讀操作。其操作寫控制寄存器步驟如下：（1）拉低CSBI；（2）發送寫配置寄存器命令；（3）發送配置寄存器數據（cmm，CFGR2，…CFGR5）；（4）抬高CSBI。

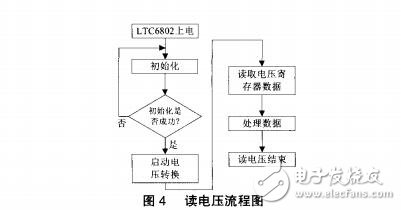

　　讀取電壓數據操作步驟如下：（1）拉低CSBI；（2）發送要讀取的LTC6802地址；（3）發送讀電壓命令；（4）發送電壓寄存器中電壓數據（CVRO0，CVRO1，…CVR17，PEC）；（5）抬高CSBI。在讀取電壓過程中，如果電池電壓有較大的變化或波動會使LTC6802復位，進入上電默認待機狀態，此時讀取電壓寄存器的值是不變的，為最后一次測量值，因此每次讀電壓時盡量進行一次初始化配置，具體讀電壓流程如圖4。

　　軟件設計上，51單片機模擬SPI通信與通用的模擬程序類似，下面主要介紹以TMS320LF2407的SPI接口進行通信的軟件設計。

　?。?）初始化，程序如下：

　　voidLtc68O2Init（void）

　　{uchari，bur，Ltc6802；

　　CFGR［0］=0x01；／／配置寄存器的初始化

　　CFGR［1］=0x00；

　　CFGR［2］=0x00；

　　cFGR［3］=OxO0；

　　CFGR［4］=VUV：

　　CFGR［5］=VOV；

　　do

　　{CL_CSBI；／／片選信號，托低CSBI

　　SpiWrite（WRCFG）；／／寫配置寄存器

　　for（i=0：i《6：i++1

　　{SpiWrite（CFGR［i］）；）

　　SET—CSBI；

　　delay（60）；

　　Ltc6802OK=1：

　　CL_CSBI：

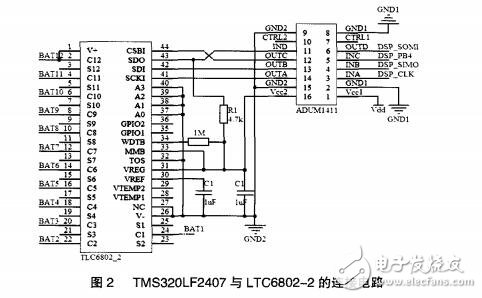

　　SpiWrite（0x80）；11圖2中接線可知地址為0

　　SpiWrite（RDCFG）；

　　fbr（i=0；i《6；i++）

　　fif（i--0）buf=SPIreadO／0x80；

　　elsebur=SPIread0；

　　ifbufi=CFGR［i］1

　　{Ltc6802=0；break；）

　　}

　　SET_CSBI；

　　}while（Ltc6802）；／／配置不對重新配置

　　}

　?。?）寫數據子函數

　　voidSpiWrite（uintbuf）

　　fuintflag=0；

　　SPITXBUF=bufl8；／／TMS320LF2407發送緩存寄存器為16

　　位，從高位開始發

　　while（1）／／8位數據，將數據寫入寄存器高8位

　　{flag=SPISTS&0x40；

　　if（flag==0x40）break；

　　j

　　SPIRXBUF=SPIRXBUF：

　　}

　?。?）讀數據子函數

　　uintSPlread0

　　{uintflag，buf；

　　SPITXBUF=O；

　　while（1）

　　{flag=SPISTS&0x40；

　　if（flag==0x40）break

　　}

　　buf=-SPIRXBUF；

　　returnbuf；

　　}

　　文中給出的初始化數據是只測量12接單體數據的情況下配置數據，根據系統需要，如果要對電池的過充電和過放電狀態進行監控或連接電池少于12節，可以對CFGR0--CFGR5進行進一步的設置。

　　4、測量結果分析

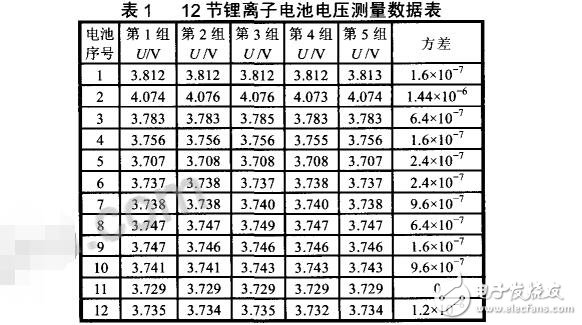

　　對于電壓檢測，穩定度非常重要。穩定度越高，說明系統檢測也準確，誤差也越小。因為LTC6802—2內部是12位的AD，最小檢測步長是1．5mV，對檢測電壓保留三位小數，對12節鋰離子電池的測量數據進行記錄，測量結果如表1。

　　對檢測的電壓值求方差，可以看到方差幾乎為0，也就是說，檢測電壓比較穩定，而且檢測精度較高。

　　5、結論

　　利用LTC6802—2檢測串聯電池組電壓，單體電池串聯數量多，電路結構簡單，測量速度快，測量精度高，能滿足一般的檢測需求。另外，LTC6802．2是一款電池管理芯片，還具有溫度保護功能，檢測電池過充和過放電狀態，還能對串聯電池組進行均衡控制，只需要增加簡單的外圍電路和寄存器配置即可實現這些功能。因為實現了電池電壓的檢測，可以通過控制器判斷電池的過充和過放電狀態，從而進行更好的均衡電池電量，所以文中并沒有對這些功能進行詳細研究。但是，利用這種方法測量電池的電壓，對更好地監視電池的充放電狀態和能量均衡具有非常重要的意義。
