以反激式變換器的實例講解關于輸出端電容的計算，此實例為RCC拓?fù)浣Y(jié)構，輸出功率6W，輸出電壓5V，輸出電壓1.2A。在最小輸入電壓下，占空比為0.5，工作頻率100KHz。(為了數據簡單取頻率為整數)

　　原理分析：

　　第一：在反激式(RCC拓?fù)浣Y(jié)構)中，輸出端的電容是用來存儲能量的。當開關管導通時，輸出端電容給負責供電。那么我們可以從電容的儲能入手。

　　第二：在AC-DC的電源模塊中我們一般使用電解電容做儲能器件的，不僅僅要從電容的儲能來入手，那還要從電容的EMR入手來計算。

　　第一種方案：

　　1、電容的供電紋波電流

　　在輸出電容的正極有三個電流：一個是輸出繞組供電的電流，為交電流(變化);一個是流過給負載的電流，直流(不變);還有一個就是流過電容的電流。

　　由上面可以知道，輸出繞組的電流峰值就電容的電流紋波。

　　2、求出電容的供電時間

　　由占空比知道，輸出電流的峰值IP2=4*1.2A=4.8A;

　　眾所周知，輸出繞組的輸出電流是三角波，那么輸出繞組供電電流小于1.2A的時間占時比為D2=1-D+1/4*(1-D)，求出D2=0.625。

　　這里認為D2就是輸出端電容給負載供電的時間比。在這里忽略繞組輸出電流小于1.2A時，繞組的供電時間。

　　建議：在看上面的講解時，為了讓你更好的理解，自己最好畫出電路圖來，也會出輸出電流的波形圖和輸出繞組的電流波形圖....

　　在臨界模式下，占空比為0.5時，輸入電流峰值為平均值的4倍。

　　再由初級映射到次級就可以知道了。以下是工作過程中用到的圖：

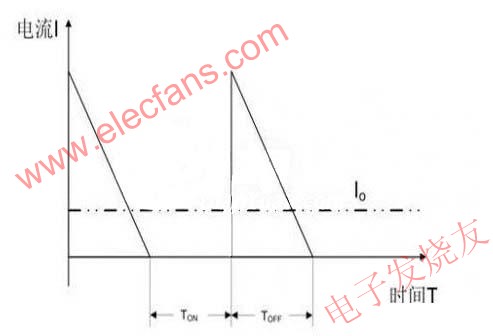

　　繞組輸出電流波形

　　設定：輸出電壓紋波最大為50mV，

　　在下面要講的是，輸出端使用鋁電解電容的時候。

　　在這里使用到了一個經驗“鋁電解電容的串聯等效電阻ESR是電容容抗XC的兩倍”。這個是開關電源入門一書中提到的。
