Boost電路定義

　　Boost升壓電路的英文名稱為“theboostconverter”，或者叫“step-upconverter”，是一種開關直流升壓電路，它能夠?qū)⒅绷麟娮優榱硪还潭妷夯蚩烧{(diào)電壓的直流電，也稱為直流—直流變換器（DC/DCConverter）。

　　直流—直流變換器通過對電力電子器件的通斷控制，將直流電壓斷續地加到負載上，通過改變占空比改變輸出電壓平均值。

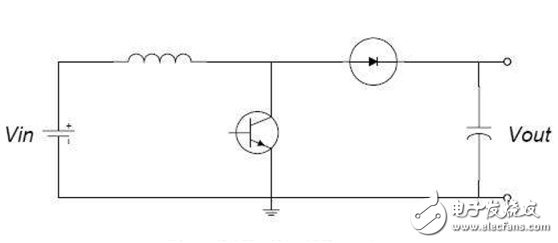

　　假定那個開關（三極管或者mos管）已經斷開了很長時間，所有的元件都處于理想狀態，那么電容電壓等于輸入電壓。

　　開關管Q也為PWM控制方式，但最大占空比Dy必須限制，不允許Dy=1的狀態下工作。電感Lf在輸入側，成為升壓電感。

　　Boost電路結構

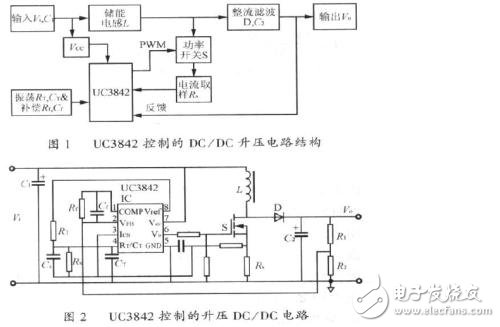

　　下面以UC3842的Boost電路為例介紹Boost電路的結構。

　　圖中輸入電壓Vi=16~20V，既供給芯片，又供給升壓變換。

　　開關管以UC3842設定的頻率周期開閉，使電感L儲存能量并釋放能量。

　　當開關管導通時，電感以Vi/L的速度充電，把能量儲存在L中。當開關截止時，L產生反向感應電壓，通過二極管D把儲存的電能以（Vo-Vi）/L的速度釋放到輸出電容器C2中。輸出電壓由傳遞的能量多少來控制，而傳遞能量的多少通過電感電流的峰值來控制。

　　整個穩壓過程由二個閉環來控制，即：

　　閉環1輸出電壓通過取樣后反饋給誤差放大器，用于同放大器內部的2.5V基準電壓比較后產生誤差電壓，誤差放大器控制由于負載變化造成的輸出電壓的變化。

　　閉環2Rs為開關管源極到公共端間的電流檢測電阻，開關管導通期間流經電感L的電流在Rs上產生的電壓送至PwM比較器同相輸入端，與誤差電壓進行比較后控制調制脈沖的脈寬，從而保持穩定的輸出電壓。誤差信號實際控制著峰值電感電流。

　　Boost電路的工作原理

　　Boost電路的工作原理分為充電和放電兩個部分來說明。

　　充電過程

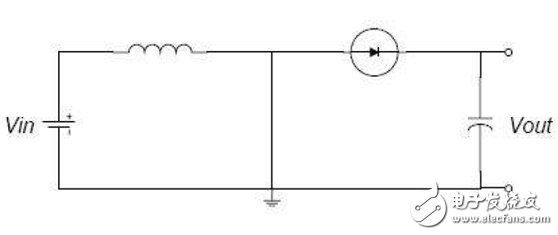

　　在充電過程中，開關閉合（三極管導通），等效電路圖入下圖所示，開關（三極管）處用導線代替。

　　這時，輸入電壓流過電感。二極管防止電容對地放電。

　　由于輸入是直流電，所以電感上的電流以一定的比率線性增加，這個比率跟電感大小有關。

　　隨著電感電流增加，電感里儲存了一些能量。

　　放電過程

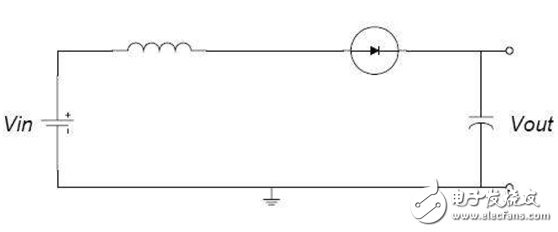

　　如圖，這是當開關斷開（三極管截止）時的等效電路。

　　當開關斷開（三極管截止）時，由于電感的電流保持特性，流經電感的電流不會馬上變?yōu)?，而是緩慢的由充電完畢時的值變?yōu)?。

　　而原來的電路已斷開，于是電感只能通過新電路放電，即電感開始給電容充電，電容兩端電壓升高，此時電壓已經高于輸入電壓了。升壓完畢。

　　說起來升壓過程就是一個電感的能量傳遞過程。充電時，電感吸收能量，放電時電感放出能量。

　　如果電容量足夠大，那么在輸出端就可以在放電過程中保持一個持續的電流。

　　如果這個通斷的過程不斷重復，就可以在電容兩端得到高于輸入電壓的電壓。
