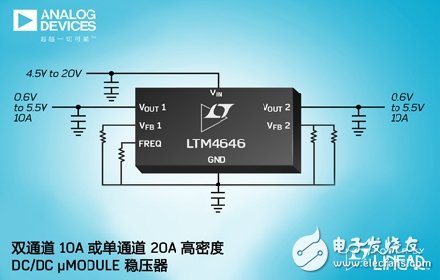

Analog Devices Inc. （ADI） 宣布推出 Power by Linear?的LTM4646，該器件是一款采用 5V 或 12V 輸入電源軌的雙通道 10A 或單通道 20A 輸出、降壓型 μModule?負載點穩壓器。LTM4646 內含電感器、MOSFET、DC/DC 控制器和支持組件，并采用 11.25mm x 15mm x 5.01mm BGA 封裝。與先前的 2 個單通道 10A 輸出模塊解決方案相比，LTM4646 使解決方案尺寸縮減了 25% 以上。憑借其雙通道穩壓器設計、小封裝尺寸和精準的電壓調節，LTM4646 可滿足高密度系統板的 PCB 面積限制條件，能夠?yàn)?FPGA、ASIC、微處理器和 GPU 等低電壓和高電流器件供電。該器件的應用包括PCIe板、通信基礎設施、基于云計算的系統、以及醫療、工業、和測試與測量設備。

確保在整個電壓、負載和溫度范圍內 （–40°C 至 125°C） 的總輸出電壓 DC 準確度為 ±1.5%。此外，兩個輸出端上的板載遠端檢測放大器還可補償由 PC 板走線阻抗因大負載電流而引起的電壓降。LTM4646 具有可選的內部或外部反饋環路補償，從而使用戶能夠在盡量減少輸出電容器數量的同時優化環路穩定性和瞬態性能。

在 12VIN至 1.0VOUT轉換時的峰值效率為 86%。在具有 200LFM 氣流時，LTM4646 可在高達 85°C 的環境溫度下持續提供完整的 20A 電流。電流模式架構允許執行多相并行操作，以利用非常優越的均流能力增加輸出電流。

單獨使用時，LTM4646 在 4.5V 至 20V 的輸入范圍內工作。當 5V 外部偏置可用時，該器件能夠依靠 2.375V 電壓供電工作。輸出電壓的可調范圍從 0.6V 至 5.5V，因而使得該器件不僅能產生用于數字設備的低電壓，還可產生系統總線電壓中通常需要的 2.5V、3.3V 和 5V。開關頻率可利用一個電阻器設置在 250kHz 至 1.3MHz 的范圍內，而且亦可同步至一個頻率范圍為 300kHz 至 1MHz 的外部時鐘，以適合那些對噪聲敏感的應用。此外，該器件還擁有過壓和過流保護功能。

LTM4646 工作溫度范圍為 –40°C 至 125°C。

特性概要：LTM4646

雙通道 10A 或單通道 20A 輸出

寬輸入電壓范圍：4.5V 至 20V

* 具有 CPWR 偏置時為 2.375VMIN

輸出電壓范圍：0.6V 至 5.5V

±1.5% 最大總 DC 輸出誤差

多相均流

差分遠端檢測放大器（每個通道）

內部或外部補償

11.25mm x 15mm x 5.01mm BGA 封裝

BGA 焊球涂層：SAC305 （RoHS），SnPb （63/37）

價格與供貨

產品

樣品供貨

按生產量供貨

千片批量的起始價

封裝

LTM4646

已開始

已開始

每片 18.85 美元

11.25mm x 15mm x 5.01mm BGA 封裝
