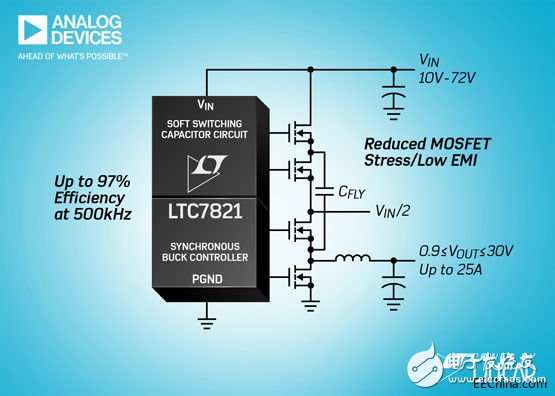

Analog Devices， Inc. （ADI） 宣布推出 Power by Linear 的 LTC7821，該器件是業界首款混合式降壓型同步控制器，它把開關電容器電路與一個同步降壓型控制器相結合，可使 DC/DC 轉換器解決方案尺寸相比傳統降壓解決方案銳減 50% 之多。這種改善是通過將開關頻率提高 3 倍實現的 （并未犧牲效率）?；蛘撸敼ぷ饔谙嗤念l率時，基于 LTC7821 的解決方案能提供高達 3% 的效率升幅。LTC7821 的其他優勢包括低 EMI 和減低的 MOSFET 應力 （因采用軟開關前端所致），非常適合功率分配、數據通信和電信以及新興 48V 汽車應用中的下一代非隔離式中間總線應用。

LTC7821 在 10V 至 72V （80V 絕對最大值） 的輸入電壓范圍內工作，并能產生 0.9V 至 33.5V 的輸出電壓和幾十安培的電流 （這取決于外部組件的選擇）。在典型的 48V 至 12V/20A 應用中，當 LTC7821 的開關頻率為 500kHz 時可獲得 97% 的效率。而傳統的同步降壓型轉換器只有以工作頻率的 1/3 執行開關操作才能達到相同的效率，因而導致必需使用大得多的磁性元件和輸出濾波器組件。外部 MOSFET 以一個固定的頻率執行開關操作，可設置范圍為 200kHz 至 1.5MHz。LTC7821 強大的 1Ω N 溝道 MOSFET 柵極驅動器最大限度提高了效率，并能夠驅動多個并聯的 MOSFET 以滿足較高功率應用的要求。由于 LTC7821 采用了電流模式控制架構，因此多個 LTC7821 能以一種并聯的多相配置工作，從而利用其卓越的均流能力實現功率高得多的應用。

LTC7821 可實現許多專有的保護功能，以在廣泛的應用中實現堅固的性能?；?LTC7821 的設計通過在啟動期間對電容器進行預平衡，消除了通常由開關電容器電路引起的浪涌電流。另外，LTC7821 還通過監視系統電壓、電流和溫度以發現故障，并使用一個檢測電阻器以提供過流保護。當出現某種故障情況時，該器件停止開關操作并把 /FAULT 引腳拉至低電平。一個內置定時器可針對適當?shù)闹貑?/ 重試時間進行設定。EXTVCC 引腳使得 LTC7821 可依靠轉換器的較低電壓輸出或其他高達 40V 的可用電源供電，從而降低了功耗并改善了效率。

LTC7821 采用 5mm x 5mm QFN-32 封裝。擴展和工業溫度版本可在 –40°C 至 125°C 工作。如需更多信息，請登錄 。

LTC7821產品特性

? 寬 VIN 范圍：10V 至 72V，80V 絕對最大值

? VOUT 范圍：0.9V 至 33.5V

? 解決方案尺寸銳減達 50%

? 軟開關用于實現低 EMI 和降低 MOSFET 應力

? 效率高達 97% （在 500kHz）

? PLL 固定頻率：200kHz 至 1.5MHz

? 時鐘輸出用于多相操作

? 強大的四路 N 溝道 MOSFET 柵極驅動器

? 輸入電流檢測和過流保護

? 具可編程定時器和重試的短路保護

價格與供貨

產品 按生產量 千片批量的 封裝

供貨 起始價

LTC7821 已開始 每片 5.20 美元 5mm x 5mm QFN-32
