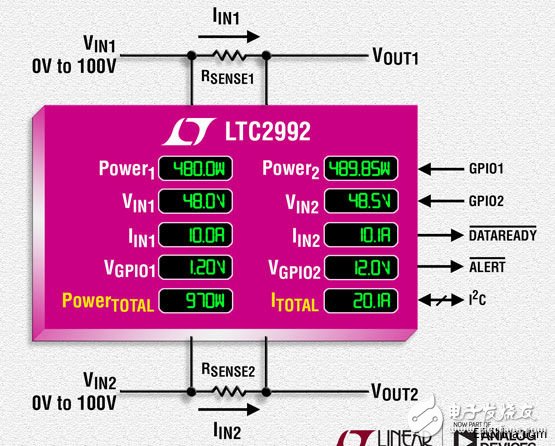

ADI 旗下凌力爾特公司 （Linear Technology Corporation） 推出寬范圍 I2C 系統監視器 LTC2992，該器件無需額外的電路，就能夠監視兩個 0V 至 100V 軌的電流、電壓和功率。LTC2992 支持靈活的電源選擇，從所監視的 3V 至 100V 電源、2.7V 至 100V 輔助電源、或從內置并聯穩壓器供電。這些電源選擇在監視任何 0V 至 100V 軌時，無需單獨的降壓型穩壓器、并聯穩壓器或低效率的電阻分壓器。LTC2992 是一款簡便的單 IC 解決方案，用 3 個 Δ? ADC 和一個乘法器提供 8 位或 12 位電流和電壓測量值以及 24 位功率讀數。

LTC2992 的寬工作范圍適合很多應用，尤其是 48V 電信設備、高級夾層卡 （AMC） 和刀片式服務器。內置并聯穩壓器為高于 100V 的電源和負電源監視提供支持。LTC2992 或者連續或者按需測量電流和電壓、計算功率并在可通過 I2C 訪問的寄存器中存儲所有這些信息以及最小值和最大值。4 個 GPIO 還可以配置為 ADC 輸入，以測量相鄰的輔助電壓。在整個溫度范圍內，測量值總的未調整誤差 （TUE） 僅為 ±0.3%。如果任何參數觸發用戶可編程的門限，LTC2992 就按照 SMBus 警報響應協議標記一個報警寄存器和引腳。400kHz I2C 接口具有 9 個器件地址、一個阻塞總線復位定時器、和一個簡化 I2C 光隔離的分離 SDA 引腳。LTC2992-1 版本提供了一個適用于反相光隔離器配置的反相數據輸出 I2C 引腳。

LTC2992 和 LTC2992-1 有商用、工業和汽車溫度級版本，分別支持 0°C 至 70°C、–40°C 至 85°C 和 –40°C 至 125°C 的工作溫度范圍。兩種版本都已開始供貨，采用符合 RoHS 要求的 16 引線 4mm x 3mm DFN 封裝和 16 引線 MSOP 封裝。千片批量的起始價為每片 3.85 美元。

具內置 ADC、I2C 和并聯穩壓器的雙通道寬范圍電源監視器

性能概要： LTC2992

? 軌至軌輸入范圍：0V 至 100V

? 寬輸入電源范圍：2.7V 至 100V

? 并聯穩壓器用于 》100V 的電源

? 3 個 Δ? ADC 和具有小于 ±0.3% 的總未調整誤差

? 12 位分辨率的電流和電壓測量值

? 4 個 GPIO 可配置為 ADC 輸入

? 具 IQ 《 50μA 的停機模式

? I2C 接口

? 分離的 SDA 引腳用于簡化光隔離

? 采用 16 引線 4mm x 3mm DFN 和 16 引線 MSOP 封裝
