邏輯分析儀與示波器的功能對比

從誕生開始，邏輯分析儀往往給人三種印象：

①價格昂貴，操作麻煩；

②對使用者的要求較高；

③與示波器功能大同小異，只是多增加了通道和部分時序功能。

實質上現在邏輯分析儀和示波器既在融合，也在測試原理上發生了較大的差異；再加上IT技術發展，基于計算機接口技術和處理技術的采集式虛擬邏輯分析儀出現，邏輯分析儀已逐漸在降低成本，走入普通研究室，邏輯分析儀和示波器一樣已逐漸成為基本的測試工具。

在電子測試領域，示波器是最早的測試設備，起源于雷達掃描原理，對信號波形的采集和再現，源于傳統的模擬信號和模擬電路的測試基礎。隨著數字技術發展，對數字信號測試越來越重要，最早的數字信號測試，往往借著于示波器，后來出現了定時分析儀和狀態分析儀，從定時和狀態的角度分析和測試多路數字信號。由于當時的定時分析儀和狀態分析儀價格昂貴，兩者在市場上的概念很好，但影響不大，測試范圍很窄。隨著數字測試技術發展，融合數字定時和狀態分析的邏輯分析儀應用而生。

邏輯分析儀是利用時鐘從測試設備上采集和顯示數字信號的儀器，最主要作用在于時序判定。由于邏輯分析儀不像示波器那樣有許多電壓等級，通常只顯示兩個電壓（邏輯1和0），因此設定了參考電壓后，邏輯分析儀將被測信號通過比較器進行判定，高于參考電壓者為High,低于參考電壓者為Low，在High與Low之間形成數字波形。例如：一個待測信號使用200MHz采樣率的邏輯分析儀，當參考電壓設定為1.5V時，在測量時邏輯分析儀就會平均每5ns采取一個點，超過1.5V者為High(邏輯1)，低于1.5V者為Low（邏輯0），而后的邏輯1和0可連接成一個簡單波形，工程師便可在此連續波形中找出異常錯誤之處。整體而言，邏輯分析儀測量被測信號時，并不會顯示出電壓值，只是High跟Low的差別；如果要測量電壓就一定需要使用示波器。除了電壓值的顯示不同外，邏輯分析儀與示波器的另一個差別在于通道數量。一般的示波器只有2個通道或4個通道，而邏輯分析儀可以擁有從16個通道、32個通道、64個通道和上百個通道數不等，因此邏輯分析儀具備同時進行多通道測試的優勢。
根據硬件設備設計上的差異，目前市面上邏輯分析儀大致上可分為獨立式（或單機型）邏輯分析儀和需結合電腦的PC-based卡式虛擬邏輯分析儀。獨立式邏輯分析儀是將所有的測試軟件、運算管理元件以及整合在一臺儀器之中；卡式虛擬邏輯分析儀則需要搭配電腦一起使用，顯示屏也與主機分開。就整體規格而言，獨立式邏輯分析儀已發展到相當高標準的產品，例如采樣率可達8GHz、通道數可擴充到300個通道以上，存儲深度相對也高，獨立式邏輯分析儀以往價格昂貴，從幾萬到數十萬人民幣不等，一般用戶很少用得起。最近***OItek科技有限公司推出的OLA2032BTM獨立臺式EasyDebugTM邏輯分析儀，不超過2萬元人民幣經濟性價格讓每個工程師都用得起。尤其在數字電路教學中，改變了以往老師為了降低成本使用虛擬邏輯分析儀進而產生的不直觀、麻煩等問題，在同一個價格上，我們可以把臺式獨立邏輯分析儀很輕松地拎起來?；谟嬎銠C接口的卡式虛擬邏輯分析儀，以較小的成本提供了相應的性能，但是卡式虛擬邏輯分析儀也有很大缺點，它需要配備電腦才能使用，尤其數字測試中，工程師往往會陷入一堆PCB板中，采用旋轉按鈕的儀器要比在屏幕上移動鼠標更加方便。技術的發展也逐漸把示波器和邏輯分析儀的功能融合在一起，成為混合式的儀器（MSO），也稱混合信號測試儀器。邏輯分析儀與示波器比較如下，這樣我們就會知道什么情況下用邏輯分析儀或示波器了。

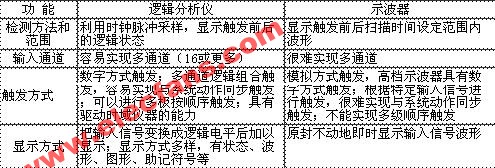

表1邏輯分析儀與示波器的功能比較表
