在理想情況下，一個頻率固定的完美的脈沖信號（以1MHz為例）的持續時間應該恰好是1us，每500ns有一個跳變沿。但不幸的是，這種信號并不存在。如圖1所示，信號周期的長度總會有一定變化，從而導致下一個沿的到來時間不確定。這種不確定就是抖動。
抖動是對信號時域變化的測量結果，它從本質上描述了信號周期距離其理想值偏離了多少。在絕大多數文獻和規范中，時間抖動被定義為高速串行信號邊沿到來時刻與理想時刻的偏差，所不同的是某些規范中將這種偏差中緩慢變化的成分稱為時間游走，而將變化較快的成分定義為時間抖動。

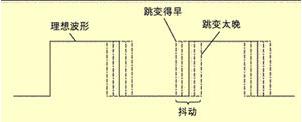

圖1 時間抖動示意圖

1．時間抖動的分類
抖動有兩種主要類型：確定性抖動和隨機性抖動。
確定性抖動是由可識別的干擾信號造成的，這種抖動通常幅度有限，具備特定的（而非隨機的）產生原因，而且不能進行統計分析。
隨機抖動是指由較難預測的因素導致的時序變化。例如，能夠影響半導體晶體材料遷移率的溫度因素，就可能造成載子流的隨機變化。另外，半導體加工工藝的變化，例如摻雜密度不均，也可能造成抖動。
2．時間抖動的描述方法
可以通過許多基本測量指標確定抖動的特點，基本的抖動參數包括：
1)周期抖動（period jitter）
測量實時波形中每個時鐘和數據的周期的寬度。這是最早最直接的一種測量抖動的方式。這一指標說明了時鐘信號每個周期的變化。
2)周期間抖動（cycle-cycle jitter）
測量任意兩個相鄰時鐘或數據的周期寬度的變動有多大，通過對周期抖動應用一階差分運算，可以得到周期間抖動。這個指標在分析瑣相環性質的時候具有明顯的意義。
3)時間間隔誤差（timer interval error，TIE）
測量時鐘或數據的每個活動邊沿與其理想位置有多大偏差，它使用參考時鐘或時鐘恢復提供理想的邊沿。TIE在通信系統中特別重要，因為他說明了周期抖動在各個時期的累計效應。
3．時間抖動的頻域表示——相位噪聲
相位噪聲是對信號時序變化的另一種測量方式，其時間抖動在頻率域中的顯示。圖2用一個振蕩器信號來解釋相位噪聲。

如果沒有相位噪聲，那么振蕩器的整個功率都應集中在頻率f=fo處。但相位噪聲的出現將振蕩器的一部分功率擴展到相鄰的頻率中去，產生了邊帶(sideband)。從圖2中可以看出，在離中心頻率一定合理距離的偏移頻率處，邊帶功率滾降到1/fm，fm是該頻率偏離中心頻率的差值。
相位噪聲通常定義為在某一給定偏移頻率處的dBc/Hz值，其中，dBc是以dB為單位的該頻率處功率與總功率的比值。一個振蕩器在某一偏移頻率處的相位噪聲定義為在該頻率處1Hz帶寬內的信號功率與信號的總功率比值。

圖2 相位噪聲示意圖

時間抖動的模型
為了更好的對jitter進行描述，需要建立一套模型來分析不同情況下jitter的影響。根據產生jitter的原因不同，對jitter模型一般如下：

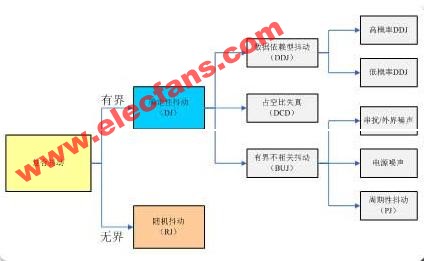

圖8 Jitter模型

1．隨機抖動（RJ，Random Jitter）
隨機抖動是時間上的噪音，并沒有任何已知的模式。盡管在隨機過程的理論中，隨機抖動可能有各種概率分布，但是jitter模型中通常假定為高斯正態分布。原因有兩個：第一，許多電路中，隨機噪聲的主要來源是熱噪聲，其具有高斯分布；第二，根據中心極限定律，許多獨立不相關噪聲源疊加后趨近于一個高斯分布。由于隨機抖動滿足高斯分布，因此它的峰值是無界的。這是隨機抖動區別于確定性抖動的重要特征。
2．確定性抖動（DJ，Deterministic Jitter）
相對于隨機抖動，確定性抖動（DJ）是可以重復和預測的時間抖動，因此，DJ的峰峰值是有界的，而這個邊界的位置隨著測量次數的增加可以逼近真實值。DJ又可以分成幾種，每種有自己的特點和背后對應的物理機制。
1)數據依賴型抖動（DDJ，Data Dependent Jitter）
數據依賴型抖動是和數據每一位內容相關的抖動。通常產生DDJ的原因是數據流通過帶寬明顯受限的信道時，出現碼間干擾（ISI）而引起的。DDJ通常具有兩個分立脈沖形式的直方圖，并且兩個峰的高度相同（根據峰所處的位置又可以分成高概率DDJ和低概率DDJ）。
2)占空比失真抖動（DCD，Duty Cycle Distortion）
占空比失真抖動是當時鐘信號占空比不是50％時，由于過零點的位置不同所帶來的測量抖動。其產生的原因有兩種，其一，信號上升沿的擺率和下降沿的擺率不同，其二，由于判決閾值偏高或偏低。DCD通常具有和DDJ類似的兩個分立脈沖形式的直方圖，并且兩個峰的高度相同。
3)有界不相關抖動（BUJ，Bounded Uncorrelated Jitter）
有界不相關抖動是一類在時間上不與jitter測量時刻相關，分布上有具有有界峰峰值的時間抖動的統稱。其來源通常有3種：電源噪聲。由于供電電源帶來的噪聲，可能會影響誤碼率；串?dāng)_和外部噪聲。由于傳輸過程中可能由相鄰傳輸線或外部電磁干擾引起的噪聲；周期性噪聲。由于各種周期性噪聲帶來的信號周期性抖動（PJ，Period Jitter）。例如：開關電源噪聲或測試時使用的周期信號。只有單一頻率成分的周期性抖動（PJ）具有一個兩端為峰值中間凹陷形式的直方圖。
3．Jitter的分離
由于實際測試中，往往得到的復合時間抖動是由以上兩種或幾種Jitter模型的組合。利用概率論的知識可以知道復合抖動概率密度函數是組成該抖動的各個隨機變量的概率密度函數的卷積。例如，一個DCD抖動和一個隨機抖動的概率密度函數是將隨機的高斯分布調制到DCD的兩個尖峰上。此外，對于周期性抖動（PJ）不光有基波成分，往往還伴隨著高次諧波。
