Design & Implementation of Auto Calibration & Measurement System
for HART Instrument

SHEN Guoyan, ZHANG Qingjun

(Shanghai Automation Instrumentation Co.,Ltd. Shanghai 20005 0, China)

　　Abstract: The design and implementation of auto calibration and measurement system for HART instrument is introduced, and the system integrated the HART communication technology, computer based measurment & control technolog y and database technology. The system have already been used in the factory.
　　Keywords: HART protocol; GPIB bus; multi?task; SQL Server

1自動校驗系統的硬件集成

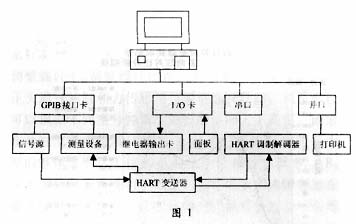

　　自動校驗系統的硬件集成主要考慮到較好的可擴充性、性能價格比和易于升級，為此我們采 用一臺帶有ISA插槽的計算機作為主要控制的部分，如圖1所示。

　　通過連接在計算機串行口上的HART信號的調制解調器，來取代HART手操器，實現由計算機自 動完成與儀表間的HART通信。
　　通過計算機控制的一塊ISA接口I/O卡驅動一塊繼電器輸出卡，實現各接口之間的自動轉換和 信號燈的控制等。同時I/O卡還負責接收校驗系統面板上用戶的開關輸入。?

　　軟件設計采用面向?qū)ο蟮姆椒?，軟件開發平臺采用Microsoft Visual C++6.0，支撐和運行平臺選擇WindowsNT WorkStation 4.0，采用Microsoft SQL Server 200 0構建產品信息數據庫，對數據庫存取使用Visual C++6.0提供的ADO(Activ eX Data Object)方式。
2.1模塊化設計
　　根據自動校驗系統要求實現的功能，將軟件分為4個子系統和8個模塊(如圖2所示)。?

　　a.設備驅動及控制模塊向自動校驗系統軟件提供所有設備的接口，屬于校驗系統軟 件的最底層部分和支撐部分，主要描述和定義了系統各個設備的“語言”。采用C++語言以面向?qū)ο蟮姆椒▽PIB通訊，I/O控制，HART通訊，儀器控制和驅動等封裝成一個 個類，將其所有數據成員私有化，把具體指令的數據結構的實現等細節放到類的內 部，對這 些設備的讀寫等操作只要使用這些設備自身提供的方法，實現了數據的安全性和代碼的可重 用性，而且非常的簡單方便。
　　b.數據發送和采集模塊通過對設備驅動模塊的訪問，完成所有需要的對數據發送和 采集方法的封裝，并將這些方法提供給變送器檢驗?zāi)K。定義及實現了對HART變送器進行電 流微調、出廠校準、出廠檢驗及各種信息設定的方法。
　　c.變送器校準檢驗?zāi)K完成對變送器校準檢驗的具體操作，包含了針對不同變送器 校驗檢驗的步驟，并向數據打印及入庫模塊提供數據源。這個模塊還根據管理員子系統中功 能設置模塊對系統需要自動完成的操作的定義，自動將數據采集和發送模塊的方法進行組裝 ，以實現對校驗系統的自定義功能。
　　d.數據打印及入庫模塊完成校驗結果的打印和進入數據庫，是操作員子系統所要完 成的最后一個功能，主要是將校驗過程中采集的數據、運算的結果、產品的出廠編號等信息 以打印報表和進入數據庫的兩種方式進行處理。
　　(2)管理員子系統主要面向校驗系統的管理員，他們使用管理員的賬號登陸系統， 管理員的權限大于操作員，可以完成系統功能設置和數據庫管理的功能。
　　功能設置模塊主要是通過彈出對話框設置系統的操作步驟、選擇需要完成的校驗內容，以及 自動寫入變送器的一些信息；功能設置完成后，在操作員模式，當系統檢測到有變送器接入 時，可以自動完成設置檢驗項目等內容。
　　數據庫管理模塊主要是完成對操作員子系統進入數據庫的數據進行管理，對產品的信息進行 檢索，還可以方便對各個時期產品的性能指標進行評測比較，來研判企業的生產水平。
　　(3)人機界面子系統的功能主要實現系統和用戶的界面。
　　由于變送器的校驗過程要占用系統很多時間，存在著比較多延時，而用戶界面需要實時接受 用戶的操作和實時顯示對用戶輸入面板的監控，為此采用了多線程的技術解決這一問題。主 線程主要完成校驗功能的實現，由輔助線程來實時更新用戶的界面，對I/O端口進行輪詢。
　　(4)異常處理子系統在系統使用過程中出現異常情況，則立即轉入異常處理模塊進 行處理，使得系統的智能化和可靠性得到很大的提高。
2.2軟件的工作過程
　　軟件開始執行后，首先初始化及系統自檢。初始化GPIB接口卡，并將GPIB 接口卡上的設備設成遠程工作方式，初始化48回路I/O卡(40路輸出，8路輸入)，打開并配置 計算機串口和并口等。
　　完成了系統自檢后，將開啟一個輔助線程用于監控I/O操作。下面將詳細的介紹這部分內容 。

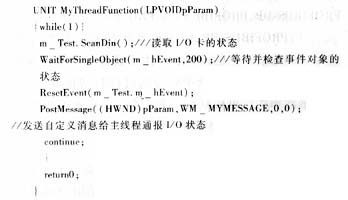

　　為了實現多線程之間的同步控制關系，創建一個手工的事件對象(手工的事件對象顯式使用R esetEvent來改變信號量的狀態)。
　?
　
　　這樣就由輔助線程完成了讀取I/O口狀態，判斷用戶在操作面板的動作，實現了對I/O端口的 監視。?

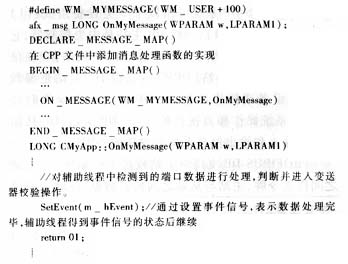

　　在主線程中定義消息映射機制，在頭文件中添加對自定義消息及消息處理函數的定義。
　?
　　通過事件對象對多線程的同步控制，使I/O操作與程序的主線程分開，既保證I/O監視的 實時性，又使主線程可以自由的處理其他的事情，充分利用CPU的處理能力，使得各操作可以并 行進行。?

　　本文闡述通用HART智能變送器校驗系統的設計思想和實現方法。對不同廠家的HART變送器， 只要添加數據發送及采集模塊中關于變送器校準的HART協議特殊指令就可完成，具有 一定的通用性；產品已在現場實際運行，使用效果良好。
