由材料的微觀磁特性可知：(1)當外加機械應力時，會使材料中的晶格組織發生變化。在損傷區邊緣出現附加磁極，產生磁荷聚集，形成磁場，材料對外顯示磁性。缺陷不再擴展，其缺陷磁場強度保持不變。(2)當材料內部存在裂紋、夾雜等缺陷時，也會破壞原來的晶格，形成累計磁場，對外顯磁性。
　　因此在內應力集中或缺陷集中的地方，金屬導磁率下降，形成一內部磁源。這一內部磁源向金屬表面?zhèn)鬟f，形成泄漏磁場，其切向分量最大，法向分量具有從正過零到負的變化過程。
　　金屬構件缺陷的存在，就一定產生磁疇固定結點，形成內部磁場。這種磁場十分微弱，按微磁學原理稱為微磁點，其檢測過程稱為微磁檢測。

　　裂紋磁疇結點磁場按靜態磁場的特點向材料表面?zhèn)鬟f。設裂紋呈V形，寬度為2b，深度為d，長度為L(zhǎng)，鐵磁材料相對磁導率為μr(如圖1所示)。當磁場通過兩種介質分界面時，磁感應強度的法向分量是連續的。因此磁場由鐵磁區(區域1)進入空氣(由于鉻與空氣的導磁率都近似為1，可認為是一個區域，記為區域2)有：
　　

　　由文獻［5］，對如圖2所示V形裂紋，磁偶極子在測試點P處產生的磁場其垂直分量為：
　
3裂紋特征提取

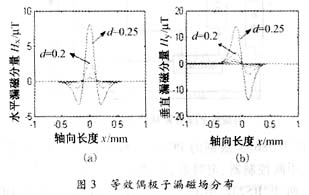

　　由式(2)作出的模擬裂紋微磁水平、垂直分量的波形如圖3所示。

　　(1)裂紋磁場垂直分量H?y具有正峰和負峰值，峰—峰值隨裂紋的深度增加而增大（峰—峰間的變化梯度增大）。當梯度大于某一閾值時，存在裂紋。
　　(2)裂紋水平分量具有單峰，峰值隨裂紋深度增加而增大。磁場的二次梯度反映了磁場變化的程度。只有在磁場變化非常劇烈的地方，二次梯度的峰值才會很突出。當二次梯度大于某一閾值時，裂紋存在，且隨著裂紋深度增加，二次梯度增大。

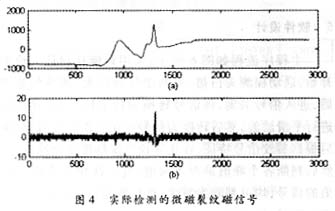

　　根據上述特點可提取裂紋特征（圖4）。圖4(a)為實際檢測的信號，(b)為二次梯度信號。由圖可見，二次梯度大的信號可判斷為裂紋信號。

　　儀器系統由傳感裝置、自適應掃描裝置、采樣控制器、信號預處理器、計算機、驅動裝置等組成，如圖5所示。

　　磁傳感裝置在驅動裝置帶動下，沿工件表面運動，測取缺陷磁信號，并轉化為電信號輸出到信號預處理器；信號預處理器對信號進行放大、濾波，再經采樣控制器變成數字信號，送計算機；計算機對上述各部分實施控制，同時對接收的信號進行數字濾波、信號分析、裂紋特征提取、定量計算、顯示記錄，實現裂紋微磁定量檢測。驅動裝置受控于計算機，它的兩個輸出驅動軸分別接采樣控制器和磁傳感裝置，使之聯動。在強變化環境磁場干擾時，計算機控制復位電路消除強變化環境磁場干擾。

?

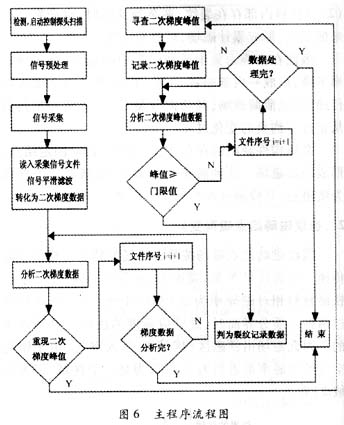

　　主程序流程如圖6所示，采用智能化設計。檢測開始，啟動探測頭掃描，檢測信號經放大、濾波預處理后，進入信號采集，將信號轉換為數字信號，送計算機進行平滑濾波，然后轉換為信號變化二次梯度數據；隨后根據裂紋信號特征，首先尋找二次梯度變化峰值點，然后判斷各個峰值是否≥閥值，凡二次梯度峰值≥閥值的信號，均可判斷為裂紋；對判斷為裂紋的信號數據進行記錄、顯示。

　　根據上述原理研制的智能微磁裂紋檢測儀，可檢出微米級裂紋，實現了裂紋定量檢測，檢測工藝簡便，工效高。
