信號完整性分析基礎系列之關于眼圖測量(上)

??? 眼圖的歷史可以追溯到大約47年前。在力科于2002年發明基于連續比特位的方法來測量眼圖之前，1962年-2002的40年間，眼圖的測量是基于采樣示波器的傳統方法。
??? 在長期的培訓和技術支持工作中，我們發現很少有工程師能完整地準確地理解眼圖的測量原理。很多工程師們往往滿足于各種標準權威機構提供的測量向?qū)В琒tep by Step，滿足于用“萬能”的Sigtest軟件測量出來的眼圖給出的Pass or Fail結論。這種對于Sigtest的迷戀甚至使有些工程師忘記了眼圖是可以作為一項重要的調試工具的。
??? 在我2004年來力科面試前，我也從來沒有聽說過眼圖。 那天面試時，老板反復強調力科在眼圖測量方面的優勢，但我不知所云。 之后我Google“眼圖”，看到網絡上有限的幾篇文章，但仍不知所云。剛剛我再次Google“眼圖”，仍然沒有找到哪怕一篇文章講透了眼圖測量。
??? 網絡上搜到的關于眼圖的文字，出現頻率最多的如下，表達得似乎非常地專業，但卻在拒絕我們的閱讀興趣。
??? “在實際數字互連系統中，完全消除碼間串?dāng)_是十分困難的，而碼間串?dāng)_對誤碼率的影響目前尚無法找到數學上便于處理的統計規律，還不能進行準確計算。為了衡量基帶傳輸系統的性能優劣，在實驗室中，通常用示波器觀察接收信號波形的方法來分析碼間串?dāng)_和噪聲對系統性能的影響，這就是眼圖分析法。
??? 如果將輸入波形輸入示波器的Y軸，并且當示波器的水平掃描周期和碼元定時同步時，適當調整相位，使波形的中心對準取樣時刻，在示波器上顯示的圖形很象人的眼睛，因此被稱為眼圖（Eye Map）。
??? 二進制信號傳輸時的眼圖只有一只“眼睛”，當傳輸三元碼時，會顯示兩只“眼睛”。眼圖是由各段碼元波形疊加而成的，眼圖中央的垂直線表示最佳抽樣時刻，位于兩峰值中間的水平線是判決門限電平。
??? 在無碼間串?dāng)_和噪聲的理想情況下，波形無失真，每個碼元將重疊在一起，最終在示波器上看到的是跡線又細又清晰的“眼睛”，“眼”開啟得最大。當有碼間串?dāng)_時，波形失真，碼元不完全重合，眼圖的跡線就會不清晰，引起“眼”部分閉合。若再加上噪聲的影響，則使眼圖的線條變得模糊，“眼”開啟得小了，因此，“眼”張開的大小表示了失真的程度，反映了碼間串?dāng)_的強弱。由此可知，眼圖能直觀地表明碼間串?dāng)_和噪聲的影響，可評價一個基帶傳輸系統性能的優劣。另外也可以用此圖形對接收濾波器的特性加以調整，以減小碼間串?dāng)_和改善系統的傳輸性能。 ?? ?通常眼圖可以用下圖所示的圖形來描述，由此圖可以看出：
??? （1）眼圖張開的寬度決定了接收波形可以不受串?dāng)_影響而抽樣再生的時間間隔。顯然，最佳抽樣時刻應選在眼睛張開最大的時刻。
??? （2）眼圖斜邊的斜率，表示系統對定時抖動（或誤差）的靈敏度，斜率越大，系統對定時抖動越敏感。
???????

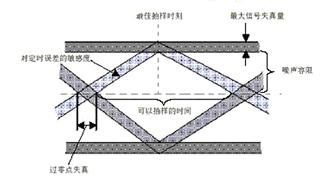

??????????? 圖一? 眼圖
（3）眼圖左（右）角陰影部分的水平寬度表示信號零點的變化范圍，稱為零點失真量，在許多接收設備中，定時信息是由信號零點位置來提取的，對于這種設備零點失真量很重要。
?(4）在抽樣時刻，陰影區的垂直寬度表示最大信號失真量。
（5）在抽樣時刻上、下兩陰影區間隔的一半是最小噪聲容限，噪聲瞬時值超過它就有可能發生錯誤判決。
（6）橫軸對應判決門限電平。 ”???
??? ?是該專門寫篇文章詳細講解眼圖了！寫得不正確、不到位的地方，懇請大家指正，以使這篇文章將能不斷修改完善，有益于廣大工程師們的學習。?

一、串行數據的背景知識
???? 串行信號種類繁多，在圖二所示的有PCI Express,Rapid IO,DVI,S-ATA,USB,SDH,XAUI，等，其實現在的流行總線還遠不止這些。每年都出來一些新流行的串行總線。每些總線差不多都有一個權威機構來定義該總線的信號標準和測試規范，這些機構成員多是由來自于不同公司的專家兼職擔任。當然，關于PC的串行總線差不多由Intel來領導。圖三所示某基于Intel Chipset的筆記本電腦的框架圖中的各種總線,除了DDR和FSB是并行數據之外,其它都是串行數據了。這些權威機構除了定義規范，當然也會有一些利益博弈。所以有新的利益集團(這是一個中性的詞)策劃推廣的時候就可能有新的總線規范出臺，這就象3G有三種標準一樣。 你方唱罷我登場，搞得下游廠商手忙腳亂。
???串行數據總線越來越多，權威機構定義的測試規范也紛繁蕪雜，我一直覺得該將這么多的權威機構統一為一個權威機構，就叫“串行總線國際工程師協會”好了，如果力科最先發起并領導這個協會，然后定義一系列的串行信號測試規范中都只推薦力科示波器，那么親愛的朋友們，這個Day Dream的最終結果是什么？ 示波器行業也許會重新大洗牌。人們總相信權威機構推薦的，譬如我們平時用牙膏等都會相信“中華醫學會”之類的推薦.
??? 信號速率不斷加倍再加倍，2004年我剛到力科的時候，主流的串行信號速率在PC行業是2.5Gb/s，在通信行業是3.125Gb/s，如今，PC行業已Double到5Gb/s，通信行業已Double到6.25Gb/s，而且PC行業的8Gb/s，通信行業的12.5Gb/s似乎已指日可待。速率越來越高，并行數據必然要讓位于串行數據。串行數據傳輸?shù)牡湫徒Y(jié)構框圖如圖三所示，“萬變不離其宗” ，都是“兩根差分線”。相比于并行數據，串行數據的優點是：1，信號線的數量減少。2，消除了并行數據之間傳輸?shù)难舆t問題。?
????

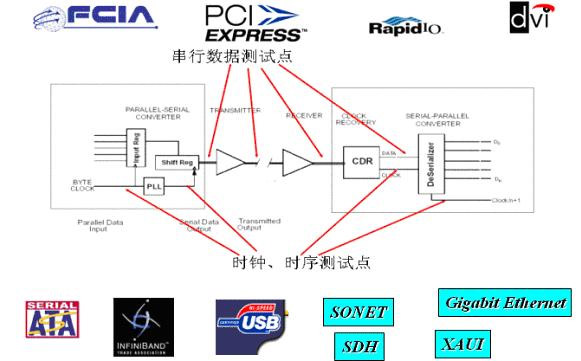

??????????圖二 串行數據的整體特點?????
?

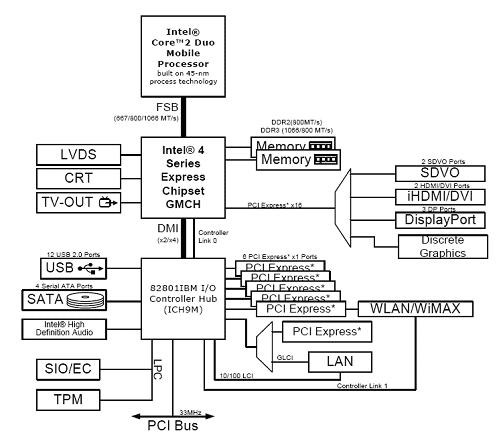

????????? 圖三? 某筆記本電腦架構示意圖

3，因?yàn)?a href="http://m.makelele.cn/tags/時鐘/" target="_blank">時鐘是嵌入到數據中的，數據和時鐘之間的傳輸延遲也同樣消除了。??
4, 傳輸線的PCB設計也更容易些。??
5, 信號完整性測試也更容易。
??

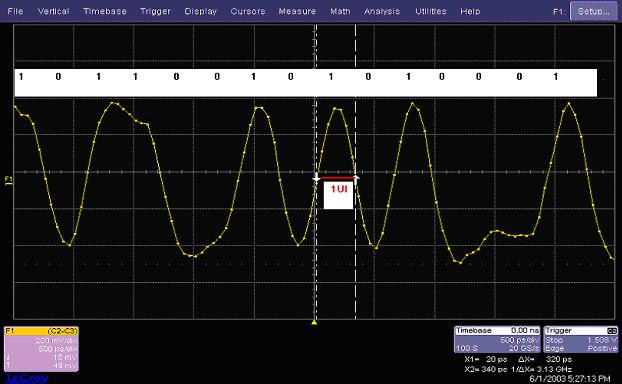

???????????????圖四 串行信號實例?
???? 串行數據的測試點包括了芯片的發送端和接收端等不同節點。描述串行數據的常用單位是波特率和UI，譬如3.125Gb/s表示為每秒傳送的數據比特位是3.125G比特，對應的一個單位間隔（1UI）表示為一個比特位的寬度是波特率的倒數，1UI=1/（3.125Gb/s）=320ps?，F(xiàn)在比較常見的串行信號碼形是NRZ碼。正電平表示”1”，負電平表示“0”。圖三所示是示波器捕獲到的一組串行信號，虛線之間的時間間隔代表了一個UI，圖中對應的碼型是101100101010001。??

?? 二、眼圖的一些基本概念
?????? —??? “什么是眼圖？”
??????—??? “眼圖就是象眼睛一樣形狀的圖形?！????
????眼圖是用余輝方式累積疊加顯示采集到的串行信號的比特位的結果，疊加后的圖形形狀看起來和眼睛很像，故名眼圖。眼圖上通常顯示的是1.25UI的時間窗口。眼睛的形狀各種各樣，眼圖的形狀也各種各樣。通過眼圖的形狀特點可以快速地判斷信號的質量。圖六的眼圖有“雙眼皮”，可判斷出信號可能有串?dāng)_或預（去）加重。圖七的眼圖“眼睛里布滿血絲”，這表明信號質量太差，可能是測試方法有錯誤，也可能是PCB布線有明顯錯誤。 圖八的眼圖非常漂亮，這可能是用采樣示波器測量的眼圖。?
????????

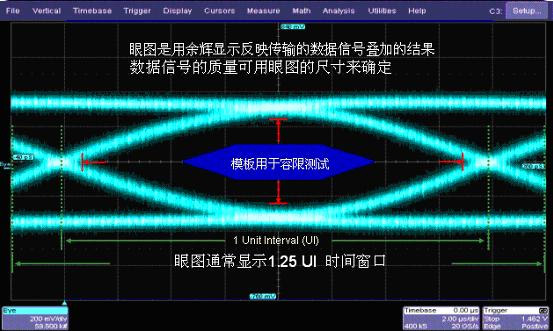

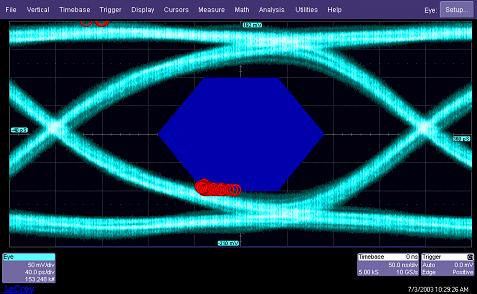

?????????????????圖五 眼圖定義
??????

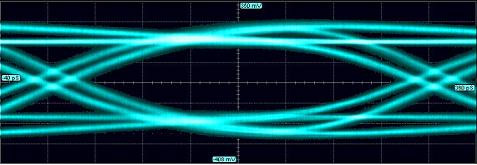

?????????????圖六?? “雙眼皮”眼圖

???? 由于眼圖是用一張圖形就完整地表征了串行信號的比特位信息，所以成為了衡量信號質量的最重要工具，眼圖測量有時侯就叫“信號質量測試（Signal Quality Test,SQ Test）”。 此外，眼圖測量的結果是合格還是不合格，其判斷依據通常是相對于“模板（Mask）”而言的。模板規定了串行信號“1”電平的容限，“0”電平的容限，上升時間、下降時間的容限。所以眼圖測量有時侯又被稱為“模板測試（Mask Test）”。 模板的形狀也各種各樣，通常的NRZ信號的模板如圖五和圖八藍色部分所示。在串行數據傳輸?shù)牟煌?jié)點,眼圖的模板是不一樣的，所以在選擇模板時要注意具體的子模板類型。 如果用發送端的模板來作為接收端眼圖模板，可能會一直碰模板。但象以太網信號、E1/T1的信號，不是NRZ碼形，其模板比較特別。當有比特位碰到模板時，我們就認為信號質量不好，需要調試電路。有的產品要求100%不能碰模板，有的產品是允許碰模板的次數在一定的概率以內。（有趣的是，眼圖85%通過模板的產品，功能測試往往是沒有問題的，譬如我在用的電腦網口總是測試不能通過，但我上網一直沒有問題。 這讓很多公司覺得不用買示波器做信號完整性測試以一樣可以做出好產品來，至于山寨版的，更不會去買示波器測眼圖了。）示波器中有測量參數可自動統計出碰到模板的次數。此外，根據“侵犯”模板的位置就能知道信號的哪方面有問題從而指導調試。如圖九表明信號的問題主要是下降沿太緩，圖十表明1電平和0電平有“塌陷”，可能是ISI問題導致的。?
??

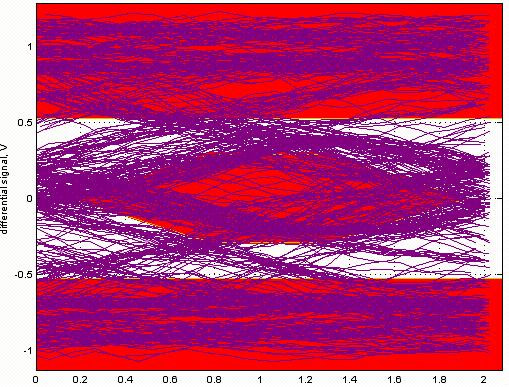

????????????? 圖七 “眼睛布滿血絲”的眼圖????
?????

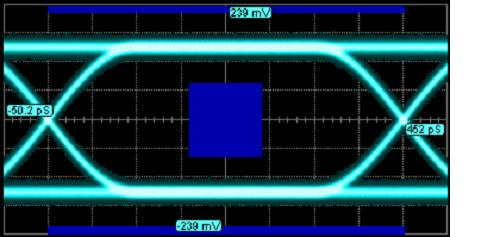

????????????????圖八 最漂亮的“眼睛”
????

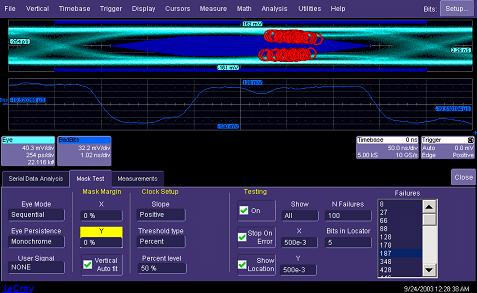

??????????????圖九 ?下降沿碰到模板的眼圖
??????
????????????? 圖十? “1”電平和“0”電平有“塌陷”的模板??

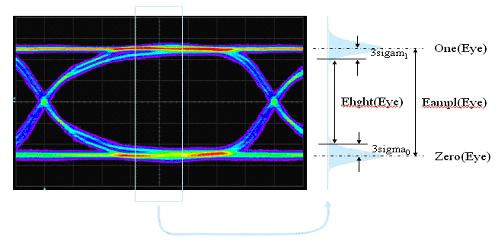

? 和眼圖相關的眼圖參數有很多，如眼高、眼寬、眼幅度、眼交叉比、“1”電平，“0”電平，消光比，Q因子，平均功率等。圖十二表示幅度相關的測量參數的定義。 “1”電平和”0”電平表示選取眼圖中間的20%UI部分向垂直軸投影做直方圖，直方圖的中心值分別為“1”電平和“0”電平。眼幅度表示“1”電平減去“0”電平。上下直方圖的3sigm之差表示眼高。圖十二、十三、十四，十五表示了其它一些眼圖參數的定義，一目了然，在此不再一一描述。不過，有經驗的工程師知道，在眼圖形象很糟糕的時候，眼圖參數測試的結果顯得很不準確。這時候，建議您可以用力科的自定義眼高測量方法來測量，如圖十六所示。?
???????

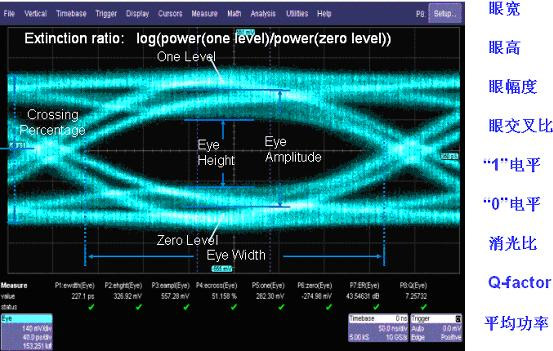

???????????圖十一 ?眼圖參數定義????
????????

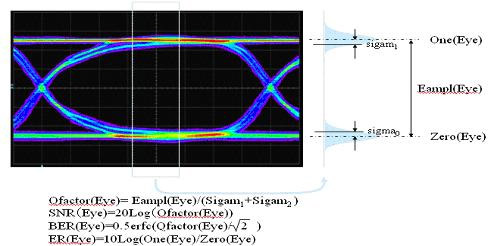

???????????圖十二? 眼圖參數定義?????
?????

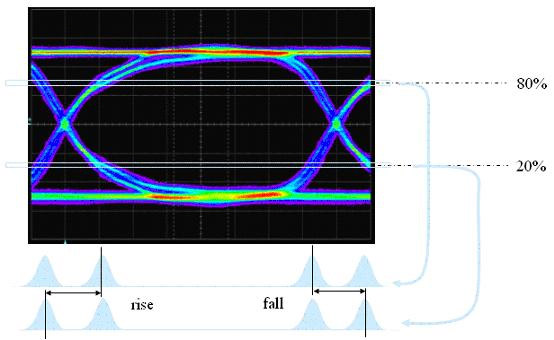

???????????圖十三? 眼圖參數定義?????
???

???????????圖十四? 眼圖參數定義??
????
??
???????????圖十五 眼圖參數定義??
???

?????????? 圖十六? 自定義眼高測量方法
