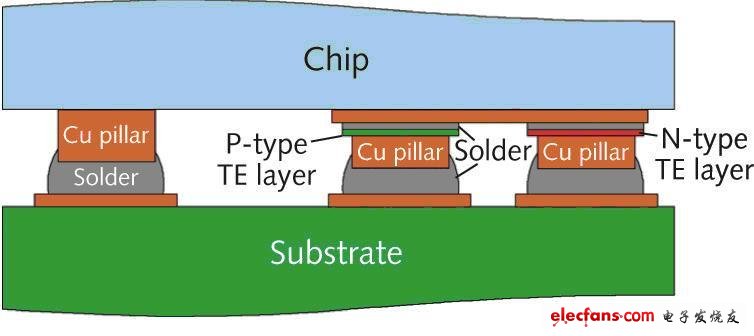

圖三比較典型銅柱凸塊和薄膜散熱銅柱凸塊的結構，這些結構是相似的，且都擁有銅柱和焊錫連接的部份。兩者主要的差異在于兩個焊錫層之間導入了p型或n型熱電層。

圖3：傳統CPB僅次于n型或p型柱

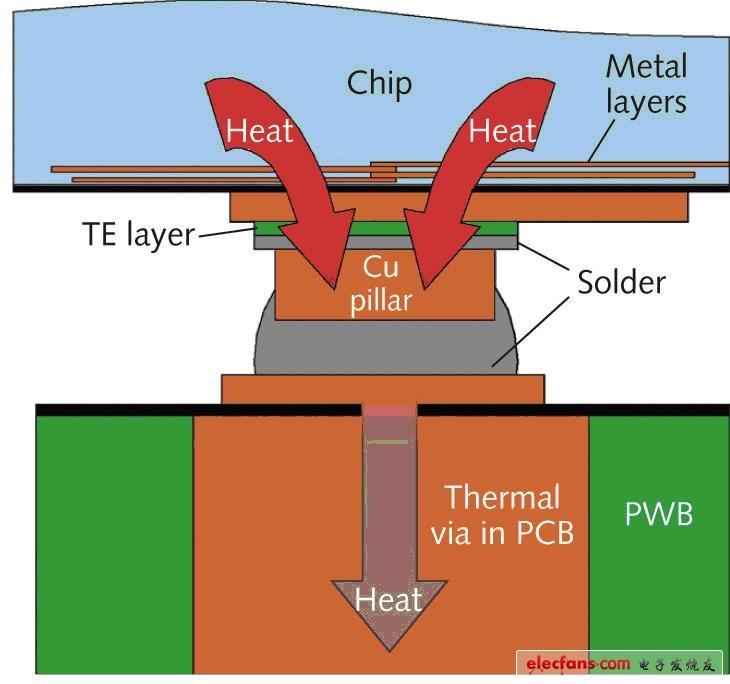

　　圖四顯示銅柱凸塊的放大圖像，通過散熱銅柱凸塊的熱流，經由芯片上的金屬布線設計來變更，這些布線的厚度能夠小到幾微米，做成堆?；蚪徊鏍?，提供從底層電路的熱傳導路徑以收集熱量；以及將熱引入到散熱銅柱凸塊。這些將電流傳導至散熱銅柱凸塊的金屬布線，未必全部都直接連接到芯片的電路。但無論何者都有內建的溫度感應器和驅動電路來控制??環內的散熱銅柱凸塊，以達到最佳效能。其次，散熱銅柱凸塊汲取的熱量與過程中所產生額外的熱量，將退回到基底或電路板。

圖4：CPB散熱圖解，圖中可見在復雜電路中使用了多曾金屬傳導層

　　由于散熱銅柱凸塊的散熱效能可以靠提供退回?zé)崃康穆窂絹砀纳?，在背面使用高傳?dǎo)基底像是氮化鋁或金屬（例如銅、鎢銅、鉬銅等）和介電層作為高熱量傳導路徑是有幫助的。高熱量傳導基底將被視為熱量退回的自然路徑。有時印刷線路板的基底是多層基底設計，以提供高密度的內導線，在這種情形下，印刷線路板的熱傳導性也許相對較差，而增加熱通孔（例如金屬栓塞）則可以提供優良的熱量退回路徑。

　　應用

　　散熱銅柱凸塊可以用許多不同的方式冷卻芯片。

　　一般冷卻：散熱銅柱凸塊能夠分布于整個芯片表面，并能提供芯片表面均勻分散的冷卻效果。在此情況下，散熱銅柱凸塊也許與訊號、電源和接地的標準銅柱凸塊交互分布，讓散熱銅柱凸塊直接放置在芯片的主動電路下以達到最大效能。銅柱凸塊的數量和密度決定于芯片的熱量負載，每一對P/N在給定電流下，提供特定溫差（△T）和特定熱量汲?。≦）。芯片上的溫度感應器（內建的感應器）能提供散熱銅柱凸塊性能直接的量測，并回饋到TEC驅動電路。

　　精確溫度控制：由于散熱銅柱凸塊能藉由電流方向冷卻或加熱芯片，因此可用在特定溫度范圍下操作的芯片提供精確的溫度控制，無論外界條件為何。這是許多光電零件經常碰到的問題。

　　熱點冷卻：對于微處理器、圖形處理器和其它高端芯片，當芯片上電能密度差異顯著時熱點就會產生，嚴重影響組件性能。由于散熱銅柱凸塊的體積小、并且在芯片主動區域表面相對可以較高密度的放置，這種結構特別適合于熱點冷卻。相對的，這些散熱銅柱凸塊應集中在熱點的區域，而熱量密度較低的區域則只要單位面積較少數量的散熱銅柱凸塊，因此散熱銅柱凸塊的冷卻效果只需施加在需要的地方，進而減少了驅動冷卻所需的功耗，以及系統普遍的過熱現象。

　　結論

　　這種小尺寸、方法容易整合的新技術開啟了改善芯片速度并且保持或提升系統能量消耗效率的一扇大門。
