STM32的軟件系統設計中主要包括液晶顯示，按鍵處理，DAC控制，ADC控制，顏色傳感器控制及計數測量，這些模塊都比較簡單，在此不再贅述，下面主要介紹一下LED光學特性測量的數據運算及處理程序。

　　物體顏色的定量度量是一個涉及觀察者的視覺生理、視覺心理、照明條件以及觀測條件等諸多因素的復雜問題。CIE（國際照明委員會）從1931年開始發布了一系列色度學系統，規定了一整套顏色測量的原理、數據和計算方法，形成了奠定現代色度學基礎的CIE標準色度學系統。

　　根據CIE的推薦，光源的色度可采用三刺激值X，Y，Z和色品坐標表色系統表征。

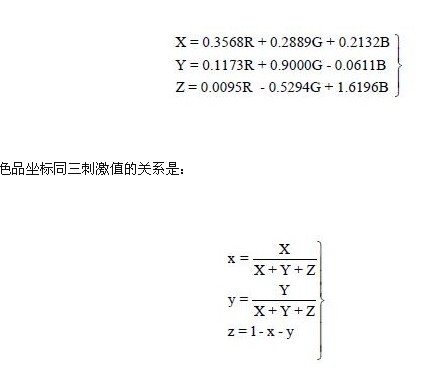

　　可以用下述公式將RGB值轉為XYZ值：

　　通過顏色傳感器TCS3200測量構成光源色度的三基色的比例，得到R，G，B值，經過計算就可以得到光源色度的三刺激值X，Y，Z和色品坐標x，y，z.有了色品坐標，就可以根據CIE1931標準色度系統得到光源的亮度，主波長，色純度，相關色溫等參數值。式3中的Y值相應于人眼中對亮度的響應，可用于計算LED發光亮度。

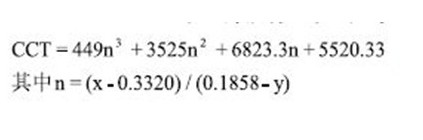

　　從色品坐標要得到相關色溫（CCT，Correlated Color Temperature）有很多種方法，其中近似公式法運算簡單，便于實現，精度也可滿足一般要求，當3000K《CCT《15000K時，采用如下公式：

　　4.實驗結果

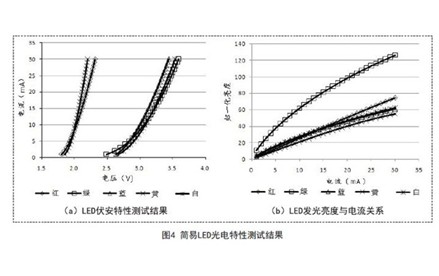

　　應用上述電路，設計了簡易的LED光電特性測試裝置，并用一些紅、綠、黃、藍、白等各色LED進行了測試，結果如圖4.圖4（a）為不同顏色LED的伏安特性曲線，圖4（b）為不同顏色LED的發光亮度與電流的關系。從圖中可以看出，LED電流隨電壓變化很快，而發光亮度與電流基本上是線性關系。這可以作為設計LED驅動電路的參考依據。另外，用Keithley2612高精度源表對伏安特性進行了校準，用照度計對亮度測試進行了校準。實驗結果表明，通過硬件調整和軟件補償，結果誤差可以控制在5%以內，達到實用目標。

　　5.結束語

　　本文利用STM32微處理器為核心，顏色傳感器為主要部件，設計了簡易的LED光電特性裝置，用于測試L E D的伏安特性，發光強度，相關色溫，主波長等LED特性。整個系統簡潔，智能，成本低廉，在某些LED的研究和應用領域可以代替昂貴的光譜分析儀等專用設備。實驗結果表明，測試精度達到實用要求，本文方案可行。
