UL94主要是對設(shè)備和電器等相關(guān)的塑料零件進行可燃性試驗，它可以應(yīng)用在非金屬材料，但建筑用材和裝飾的塑料材料卻還存在著難題。UL94對不同階級的材料燃燒主要分成了以下五種測試方法：

　　（1）50W火焰水平燃燒測試UL94HB40、HB75分級；

　　（2）50W火焰垂直燃燒測試V-0、V-1、V-2分級；

　　（3）500W火焰燃燒測試5VA、5VB分級；

　?。?）薄膜材料軟性試樣的垂直燃燒VTM-0、VTM-1和VTM-2分級；

　?。?）泡沫材料水平燃燒HF-1、HF-2和HBF分級。

　　下面分別對于UL94的試樣架、火源和箱體的各個部分分別進行詳解。

　　UL94水平垂直燃燒測試儀試樣測試程序：

　　1、水平燃燒試驗機測試HB分級

　　試樣水平放置，樣品的尺寸為125mm×13mm×厚度（大不能超過超過13mm），各自在距點燃端25mm和100mm做好標記，在距25mm標線遠端用試樣夾夾持住試樣，本生燈成45度角傾斜，不改變火焰的位置對試樣施加30s±1s的時間，對于該試驗的試樣材料又分成可自撐材料和非自撐材料兩種。

　　1）可自撐的材料

　　試樣水平夾持在試樣夾上，下面有一片水平放置的金屬網(wǎng)，根據(jù)UL94中2.4C部分GB/T2408:2008中第6.6部分的規(guī)定，金屬絲網(wǎng)是由直徑為0.40～0.45mm的鋼絲制成，每25mm有20個孔，并切成125mm的方塊。根據(jù)GB/T2408:2008中第8.2.2部分，試樣的自由端應(yīng)與金屬網(wǎng)保持10mm的距離。

　　2）非自撐試樣

　　根據(jù)UL94中第2.10A部分和GB/T2408:2008第8.2.3部分，當試樣的自由端下垂不能保持10mm的距離時，應(yīng)該在試樣的下面放置一個支撐架，以保證試樣的自由端與金屬網(wǎng)的距離保持在10mm，伸出的支撐架距試樣自由端近似10mm。在樣品的被夾端，必須留有足夠的間隙，一使固定物可以向旁邊自由的滑動，當樣品燃燒時支持固定物要以相同的速度后撤。詳見圖1。

　　2、垂直燃燒試驗機V分級

　　試樣垂直放置，樣品尺寸為125mm×13mm×厚度（大不能超過13mm），本生燈垂直放置，根據(jù)UL94中V分級的3.14部分和GB/T2408:2008第9.2.4部分，燈口與試樣保持10mm1mm的距離，卻在試樣燃燒長度變化的過程中要能夠保持噴燈口與試樣的距離在10s0.5s內(nèi)不變，這就需要能夠在垂直平面內(nèi)移動本生燈。

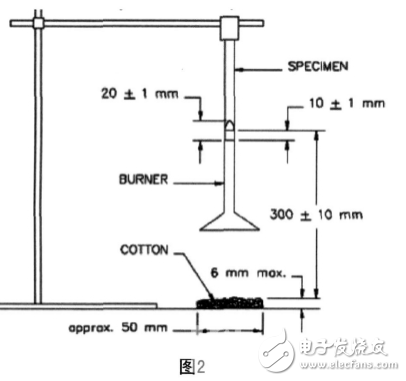

　　如果在試樣燃燒過程中，有熔融物或滴落物時，應(yīng)將噴燈傾斜45度，以免有熔融滴落滴進噴燈口，對試樣施加10s0.1s的時間后，應(yīng)立即移開噴燈，至少移開距試樣150mm的距離，使其不對試樣的續(xù)燃產(chǎn)生影響。詳見圖2。

　　3、500W火焰燃燒試驗機5V分級

　　對于500W火焰燃燒測試，根據(jù)UL94中5V4.6部分和GB/T5169.17:2002的規(guī)定，又對其分成了條形試樣的易燃性測試和板行試樣的耐燃穿能力的測試1）條形試樣燃燒測試垂直試樣，試樣的尺寸為（125mm±5mm）×（13mm±0.5mm）×厚度（通常是所需的小厚度，厚不能超過13mm）。

　　環(huán)形試樣架在試樣6mm的地方夾住試樣，試樣下水平放置了面積為50mm×50mm的棉墊，試樣的下端與棉墊的距離為300mm±10mm，該本生燈燈管的軸心線與垂直方向的夾角為20±5度，對試樣施加5次每次5s±0.1s，間隔5s±0.1s的火焰燃燒。根據(jù)GB/T5169.17:2002中第8.2.3部分的規(guī)定，如果在試驗的過程中，條形試驗樣品有滴落物，卷縮和伸長，則應(yīng)調(diào)整噴燈位置，使藍色錐形焰心的錐頂剛好觸及到樣品的剩余部分，這就需要在實驗的過程中能夠不影響試驗箱體內(nèi)部環(huán)境的情況下，在垂直面移動本生燈。在每次施加完火焰后應(yīng)立即移開噴燈，以免影響試樣的續(xù)燃。

　　2）板行試樣，試樣的尺寸為（150mm±5mm）×（150mm±5mm）×厚度（通常是需的小厚度，厚不能超過13mm）

　　用環(huán)形試樣夾水平夾持試樣，噴燈與垂直面成20±5度角，使藍色焰心的錐頂剛好觸及到板形樣品底面的中心，對試樣施加5次每次5s±0.5s的火焰，間隔5s±0.5s，每次施加完火焰后應(yīng)立即移開噴燈，以免影響試樣的續(xù)燃。

　　據(jù)燃燒的時間對樣品進行分級。

　　4、薄膜材料軟性試樣的垂直燃燒測試的VTM分級

　　根據(jù)UL94增加5.5條，針對太薄、變形、收縮或燃盡至試樣支架的材料進行測試，樣品的尺寸為200mm×50mm，延縱向纏繞在直徑為12.7mm的棒上，樣品垂直夾持，樣品底端距燃燒器管的頂端的距離為95mm，噴燈垂直放置，對樣品施加3s的火焰，撤離火焰距試樣至少150mm的距離，以免影響試樣的續(xù)燃，等到試樣停止燃燒，立即再對試樣施加3s的火焰。如果在每次施加火焰過程中，樣品有掉下溶化物或燃燒物，則燃燒器要傾斜到45度，且在施加火焰的過程中，燃燒器在樣品未重疊區(qū)域稍微移動一些，以免滴落物滴進噴管。

　　5、泡沫材料的水平測試的HF分級

　　本生燈垂直放置，根據(jù)GB/T8332:2008的5.2部分，本生燈筒身長100±10mm，內(nèi)徑為9.5mm±0.3mm，在5.3部分規(guī)定了燈口安裝扇形噴火器的規(guī)格，翼頂開口的內(nèi)部長度為（48±1）mm，內(nèi)部寬度為（1.3±0.05）mm。

　　試樣支架為長215mm，寬75mm，端部彎成直角，高為13mm，直徑為0.8mm的不銹鋼絲制成的6.4mm的網(wǎng)格狀拖網(wǎng)，托網(wǎng)距箱體的前后左右的距離都要一樣，位于箱體上方（175±25）mm。

　　根據(jù)GB/T8332:2008的6.2部分的規(guī)定，樣品的尺寸為（150mm±1mm）×（50mm±1mm），厚度不大于13mm，試樣水平放置在拖網(wǎng)上，試樣的前端距本生燈翼頂上方（13±1）mm。
