2自動測試軟件設計

自動測試軟件是該系統的重要組成部分，經分析比較最終選定NI公司的LabVIEW作為開發軟件，充分利用其豐富的信號處理、虛擬儀器等圖形化編程工具，實現音頻信號和圖像信號分析算法的軟件編程，并開發友善的用戶界面，集控制和管理為一體，設計簡易實用的HDTV主控板自動測試系統。限于篇幅，本文將重點介紹自動測試軟件中的音頻分析模塊、圖像分析模塊，以及數據處理等模塊。

2.1音頻分析模塊

音頻分析是電視主板測試的一個重要方面，LabVIEW內部包含信號處理和分析的函數庫，如各種波形生成VI、濾波函數、頻譜測量、失真測量等函數，借助LabVIEW的虛擬儀器框架，可以進行圖形化軟件編程，搭建音頻信號的處理和分析平臺。

音頻分析模塊的輸入信號是通過音頻采集卡采集并調理的聲音信號，信號源是固定頻率的單頻正弦信號。音頻測試常用指標有：

1）信噪比（Signal to Noise）：輸出信號的電壓（功率）與同時輸出的噪聲電壓（功率）的比，一般不應低于70 dB.

2）總諧波失真率（T.H.D）：輸出信號比輸入信號多出的額外諧波成分，是由于系統非線性造成的。當總諧波失真在1%以下，一般人耳分辨不出。

3）總諧波失真率+噪聲（THD—N）：系統各種諧波造成的失真及器件內外部造成的噪聲，一般要求在10%以下。

4）頻譜分析：檢測信號的諧波成分，對于單頻信號來說，其頻譜應只有基頻。

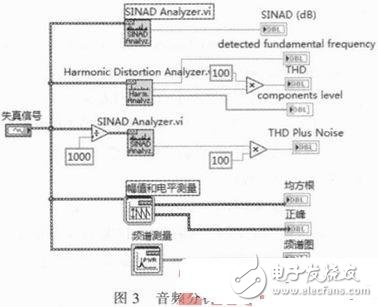

基于LabVIEW的音頻分析軟件模塊如圖3所示。

為測試上述軟件模塊對音頻信號分析的準確性，利用LabVIEW的波形生成器來模擬標準音頻信號，并加入高斯白噪聲和高頻正弦噪聲，合成為失真音頻信號，再經過信噪比、失真測量、頻譜測量等得到測試指標。

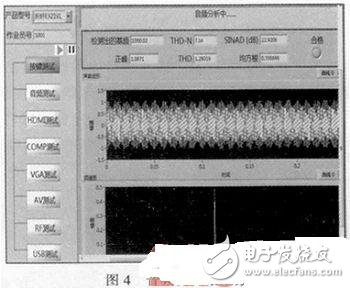

圖4是音頻測試模塊的測試結果，給出了測試曲線并同步記錄到音頻測試文檔中。本測試采用幅值為1 V、基頻為1 kHz的正弦信號，加入高斯噪聲和高頻噪聲后，經過音頻分析得到檢測出的基頻為1 kHz，THD—N為7.34%，在允許范圍（10%）內，THD為0.99%，也在允許范圍內，信噪比為22.68dB，低于70 dB.因此，可以判定該主控板音頻質量合格。
