AD831的工作原理

圖2 所示是AD831的內部電路框圖。圖中，頻頻輸入信號加到晶體管Q1、Q2的基極，由于電阻R1、R2的負反饋潮作用，因而差分電流射頻信號的幅度成線性關系。-10dBm的本振輸入信號經過一個高增益、低噪聲的限幅放大器轉換成方波，而后交叉地加到Q3～Q6的基極，最后混頻信號從IFP和IFN腳輸出。當將IFP、IFN連接到有中心抽頭的變壓器上時，AD831不可提供從射頻到中頻的單路輸出。若使用輸出放大器，則可降IFP和IFN腳直接與AP 和AN腳相連，這時，片內的負載電阻可將輸出電流轉換成電壓來驅動輸出放大器。

2.2 控制偏置電流

AD831 的射頻輸出的最大值與偏置電流成比例，在BIAS引腳與電源之間接一個電阻可使偏置電流減小。正常工作時可將BIAS腳懸空，而在低功耗工作時，可將 BIAS腳直接連接到正電源。混頻器工作電流的調節范圍可從正常工作的100mA調整至最小功耗時的45mA。2.3 低通濾波

在混頻和輸出放大器之間可加入一個簡單的低通濾波器，方法是在芯片的內部電阻性負載上并聯一個外接電容（芯片的內部電阻性負載為14Ω，允許有20%的偏差），這樣在下混頻應用中將顯著衰減本振信號和射頻信號的和頻成分。該一階低通濾波器的轉折頻率，應選擇在比下混頻的IF輸出高一個倍頻程的位置。例如，對70MHz中頻輸出而言，- 3dB點可選在140MHz附近，此時CF應為82pF。

2.4 輸出放大器的應用

AD831 的輸出放大器可將混頻的差分電流轉換為單端電壓輸出形式，并可在50Ω的負載上提供高達1V的峰-峰值電壓。把AN和AP直接連接到混頻級的集電極輸出上，并將輸出端（OUT）接至VFB，這樣可提供單增益。改變?cè)鲆鏁r(shí)，可在放大器的輸出端外接一個電阻網絡R3、R4并連接至VFB。

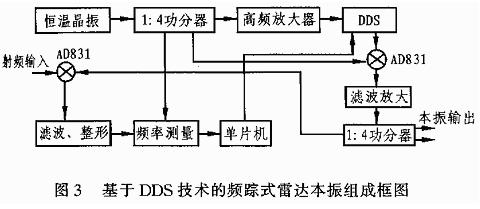

恒溫晶振產生的頻率穩定度達10 -9的100MHz信號，功率分配器分為四路：一路放大后作DDS時鐘；一路送往頻率測量電路作為測頻基準；一路則送至AD831與DDS的輸出信號混頻，經濾波取上中頻放大后作為本振信號。本振信號同樣經四功分器分為四路，其中兩路作為雷達的本振信號，一路用作檢測，一路則送到另一片AD831與雷達發射機耦合來的射頻信號進行混頻。AD831輸出的下中頻信號經濾波后送到頻率測量電路進行測頻，以使單片機根據測量結果改變DDS的輸出頻率從而實現頻率跟蹤，保證雷達中頻信號頻率的穩定。
