??????? 1 系統原理與設計

　　1.1 檢測原理

　　目前，常見的鼠標有2種，滾輪式和光電式。滾輪式鼠標是靠滾輪的傳動帶動X和Y軸上的譯碼輪轉動，來感測鼠標位移的變化;光電式鼠標是用一個自帶光源的光電傳感器。而光電鼠標的核心--DSP通過對比這些快照之間的差異從而識別移動的方向和位移量。

　　而基于MEMS技術的無線鼠標是用微加速度傳感器實時測量鼠標運動的加速度，經過兩次積分轉換為位移信號傳輸給主機，來控制光標的移動，從而實現鼠標的功能。

　　1.2 硬件設計

　　如圖1所示，整個無線鼠標系統分為2個子系統，遠端子系統和主機端子系統。

?

　　圖1　無線鼠標系統結構框圖

　　遠端子系統由微加速度傳感器、微控制器和nRF2401射頻收發器組成。微加速度傳感器采用美國AD公司生產的ADXL203微傳感器，微控制器采用Atmel公司生產的ATmega 16L微控制器，該微控制器附帶有8路10位可編程的A/D轉換電路，可以實時地將ADXL203加速度傳感器輸出的加速度模擬信號轉換成加速度數字信號。

　　ADXL203加速度傳感器在加速度為0時輸出電壓為2.5V，為提高A/D轉換的精度，本文利用ATmega 16L內置的差分放大功能，用差分信號將這2.5V電壓給濾掉，并將差分后的電壓信號放大到與A/D轉換的參考電壓相匹配。系統供電采用電器中常見的9V電池，連接一個LM78M05穩壓貼片得到恒定的5V電壓，供各個模塊使用。

　　主機端子系統由nRF2401射頻收發器，串行傳輸接口芯片和另一個ATmega 16L微控制器組成，其中，RS232串行通信接口芯片采用的是Maxim2IC公司的MAX233芯片，作用是將微控制器輸出的5V TTL/CMOS電平轉換為EIA/TIA-232-E電平，以便與電腦主機進行串行(RS232)通信。

　　1.3 軟件與算法設計

　　鼠標在人的操縱下移動，微加速度傳感器便會實時地輸出鼠標運動的加速度大小和方向，ADXL203傳感器的量程為±1.7gn ，電壓靈敏度為1000mV/gn，這個電壓信號經過差分放大5.0/1.7倍后，通過微控制器A/D轉換功能變成與加速度大小對應的數字信號，加速度經過兩次積分，便變成了鼠標移動的位移信號，然后，再經過編碼，并通過nRF2401射頻收發器將位移信號發射出去。

　　當加速度傳感器輸出電壓為a時，經A/D轉換得到的數字量大小為

?

　　式中[ ]表示取整數;a為加速度傳感器輸出的電壓大小，V。ATmega 16L單片機最大采樣速率可以達到15000次/秒，本文采用1000次/秒;即每1ms采樣一次，每25ms便向電腦報告一次相對的位移改變量，以保證屏幕上鼠標指針運動的精確和平滑，則每一次報告的位移改變量包含25次對加速度采樣的數據。可以采用近似算法來對加速度信號進行二次積分，得到位移信號。

　　編碼的目的是將X和Y方向的位移改變量，連同鼠標按鍵的實時信息，按照標準的Microsoft鼠標協議要求的格式進行編碼，以便最后發送到主機的信息能夠被電腦正確識別，從而使電腦能正確處理發送給它的位移信號，來正確控制鼠標光標的移動等動作。表1表示的即是標準的鼠標協議規定的三字節數據包格式，第1個字節記錄的是左右按鍵的信息和鼠標X，Y位移的最高2個字位的數據，按鍵按下時，對應的位置1，否則，置0;第2和第3個字節分別記錄X和Y方向位移的低6位數據。位移值的范圍取-127～+127，再大的位移改變量會自動溢出。

　　表1　Microsoft標準鼠標協議數據包格式

?

　　2 具體設計方案

　　2.1 鼠標原理

　　光學鼠標的核心是一個低分辨率迷你攝像機， 稱為傳感器。瀏覽LED照亮表面，光從表面反射回來，通過透鏡采集。大多數鼠標制造商采用可視的紅色LED，有些制造商還生產采用紅外線LED的鼠標。

　　當鼠標移動時，傳感器會連續拍攝物體表面，并利用數字信號處理來比較各個影像，以決定移動的距離和方向。產生的結果會傳回計算機，而屏幕上的光標會根據這些結果來移動。雖然光學鼠標傳感器幾乎可以在任何一種物體表面上移動，但仍有一些表面是鼠標傳感器無法瀏覽的，例如鏡面、玻璃表面、光滑表面、雜志及全像攝影表面。

　　根據圖1，鼠標可劃分為以下幾個功能部分：

　　1)位移檢測單元--X、Y雙軸加速度傳感器;

　　2)按鍵檢測單元;

　　3)單片機(MCU);

　　4)藍牙發射芯片;

　　5)藍牙收發芯片--做接收器(RX);

　　6)帶USB接口的單片機(USB MCU)。

?

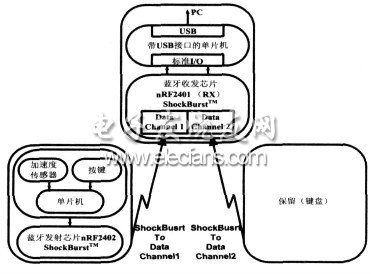

　　圖1 基于加速度傳感器無線鼠標的描述

　　鼠標具體的工作原理為：鼠標內的單片機實時監測加速度傳感器的移動和按鍵狀態，當鼠標器的狀態發生變化時，單片機讀出按鍵狀態并及時得到當前X/Y坐標移動的位置;接著單片機就將變化的數據按照約定的通信協議將數據打包通過無線收發技術發送到接收端，接收端通過單片機解碼把符合鼠標USB協議的數據包送至PC主機的USB端口;PC中的鼠標驅動程序接收到端口的數據包后將其解碼再傳送給相應的應用軟件，從而完成鼠標器的檢測和控制過程。
