英飛凌推出了完整的三相逆變器系統解決方案(基于HybridPACK 2 IGBT模塊的HybridKIT)，可減少設計人員在(H)EV逆變器結構設計階段的工作量，并幫助他們對英飛凌的HybridPACK2 IGBT功率模塊性能進行評估，這款I(lǐng)GBT模塊適合最高達80KW逆變器應用。

　　逆變器系統的開發步驟

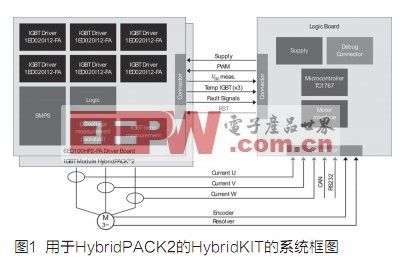

　　用于HybridPACK2的HybridKIT的完整結構圖如圖1所示。HybridPACK2是一種典型的支持三相逆變器的6管IGBT產品。設計中需考慮的主要事項和挑戰如下：

　　逆變器系統采用的直流母線支撐電容，提供功率模塊和電池的解耦。薄膜電容器最適合這種應用。主要參數包括電容的工作電壓、允許的紋波電壓和有效值電流。為了降低整個系統的雜散電感，模塊和電容在機械方面應相互匹配。

　　為了避免模塊溫度過熱，超過模塊制造商產品說明書中規定的最高允許溫度，必須為模塊中的功率損耗設計散熱通道。因此，冷卻系統的設計，對實現產品的最佳性能并確保產品的使用壽命具有重要意義。

　　為了在逆變器內部的電機控制板和IGBT驅動電路板上全面實現控制、監測、評估、安全和保護功能，需要在最開始系統設計階段做好全面規劃和設計，包括元器件的選擇、方案設計以及PCB電路板+逆變器高壓電路布線確定等。良好的布局能確保良好的電磁兼容性，并預留足夠的的電氣間隙和爬電距離。此外，還需進行軟件的開發、測試和調試。

　　總而言之，逆變器系統是(H)EV的重要核心組成部分，必須花大力氣構建該系統。

HybridKIT和HybridPACK2的部件和功能

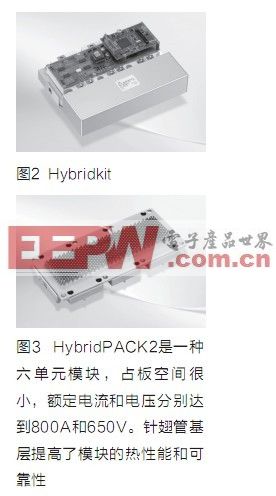

　　HybridKIT(圖2)充分考慮了上述設計挑戰，是英飛凌為客戶精心設計的一種系統解決方案，能夠讓客戶輕松、快速地完成逆變器開發以及整個(H)EV的結構設計并集成到HEV中。由于HybridKIT能夠讓客戶快速地對各種關鍵參數進行評估，它可幫助客戶縮短產品的開發周期。HybridKIT不僅僅是一種參考設計，而且還支持早期的系統測試(例如，將HybridKIT包括在硬件在環(HiL)系統中時)或者初期樣機階段上車系統測試。

　　英飛凌的IGBT功率模塊HybridPACK2(圖3)及基于模塊的HybridKIT ，能滿足汽車特殊工況應用需求，包括熱循環穩定性、功率循環穩定性等。在開發HybridPACK模塊系列過程中，我們針對以下兩個方面進行了重大改進：芯片表面接合線(bonding wire綁定線)的連接和基板與基片之間的焊點(IGBT 銅底板和)。因此，大多數水冷系統可以滿足Hybridpack散熱需求。HybridPACK2的設計以滿足80kW驅動要求為目標。HybridPACK2中帶有逆變器所需的全部功率半導體器件以及三個用于溫度測量的NTC(負溫度系數)電阻。該模塊的設計最大工作結溫為150°C，包含由第三代溝槽場終止IGBT(絕緣柵雙極晶體管)和與之匹配的續流二極管構成的六單元結構。HybridPACK2的最大額定電流和電壓分別為800A和650V，導通損耗和開關損耗在同類產品中最低。

　　HybridKIT的第二個模塊包括直流母線支撐電容B25655J4507K(Epcos制造)，該電容器在電氣和機械方面均經過匹配，可以實現緊湊設計和低雜散電感。經過調整和測試，確保該電容完全滿足HybridPACK2的要求。

　　對于需要較高功率或較高工作溫度的應用，我們提供水冷部件?？梢灾苯訉⒃撍洳考寐葆敼潭ǖ絀GBT模塊上，中間添加一個一體化橡膠墊，起到適當?shù)拿芊庾饔谩Ｋ性O(shè)計參數均經過優化，以確保緊湊的外形、最佳的冷卻效果和更長的使用壽命。

　　模塊采用了兩個彼此獨立的PCB，以便按照最先進的設計規則、規范和標準進行線路板設計，這兩個PCB包括： IGBT驅動電路板和MCU控制電路板。六通道IGBT驅動板在電氣和機械方面均經過優化，以滿足HybridPACK2的要求。該驅動板具有如下主要功能：為IGBT驅動供電的隔離DC-DC電源，以確保六個不同的IGBT驅動器(1ED020I12-FA，英飛凌基于空芯無磁性變壓器技術的驅動器)之間的電氣隔離;帶電氣隔離的直流母線電壓檢測(作為保護/監測功能的輸入);通過NTC元件進行的溫度測量;用于短路保護的有源鉗位二極管;每個IGBT驅動器單獨配備獨立的推挽輸出功率放大電路，以提高電流驅動能力。

　　邏輯電路板包括控制驅動板所需的所有元器件。此外，它還提供構成完整的逆變器系統所必需的所有其他元件之間的接口，包括：馬達接口(編碼器和旋轉變壓器)、電流傳感器接口、通訊(CAN和RS232)以及附加的模擬和數字輸入/輸出接口。利用英飛凌板載微控制器(TC1767)，可以通過軟件輕松地實現各種保護和監測功能、驅動器控制以及對HybridPACK2性能的評估。這些功能的示例軟件正在開發之中。

　　用于HybridPACK2的HybridKIT既是一種參考設計，也是一種開發三相逆變器系統的絕佳工具。它不僅支持硬件測試和測量(即短路、溫度等)，而且支持軟件開發。它包含了構成一個完整系統所必需的全部組件，并且提供與其他外接組件連接的接口(馬達接口、電流測量和通訊接口)。隨機提供的還有全套文檔，包括部件清單、電路設計和布局數據等，使客戶可以盡快開始(H)EV系統的開發。
