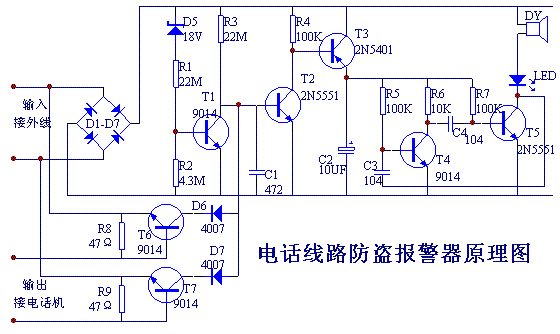

此報警器能夠監測并防止他人非法盜用你的電話線路。當有人在你的電話外線上并機盜打時該報警器就發出干擾信號，使盜用者不能撥號，并用聲光向主人提示有人盜打電話。下圖是該防盜器的原理圖，平時郵局程控機在外線上送出約50V 的待機電壓，經 D1-D4極性轉換上邊為正極，D5擊穿經 R2 使 T1 基極電位升高，T1 導通 、T2 截止、T3 截止，由T4、T5 組成的振蕩電路不工作。當盜用電話提機時，外線電壓下降為9V左右，不能使 D5 擊穿，T1 因無偏壓而截止，T2基極電位升高導通。T2的導通使 T3 導通并帶動后級音頻振蕩電路工作，LED、DY發出聲光報警，并通過LED、DY將干擾信號加在外線上，同時將外線電壓拉低，使盜用電話者無法撥號而強迫掛機。主人提機雖然也使電壓降低，并使T1截止但因T6或T7（用T6、T7兩只管子是為了安裝方便，進線可以不分極性接入，D6、D7起隔離作用）通過電話機獲得基極電流而導通，使 T3 不能導通振蕩電路不工作。因此主人可正常撥號通話不受影響。因主人電話與外線之間只接有阻值很小的R8、R9 所以接電話時振零通話均不受影響。

　　元件選擇
　　D1-D4、D6、D7可選用一般整流管如 IN4007 等，D5可選用 18V 左右的穩壓管，DY 是3V的電磁蜂鳴器。電阻可選用 1/8W 的炭膜電阻，其它元件型號按圖示選取。
