本文介紹的同線電話轉接裝置，采用可控硅，除了有與同線電話轉接裝置（1）相同的功能外，還具有自己的特點：①并接的分機數量多；②電路體積更為小巧；③裝置接外線時不必分正負；④安裝連線更簡單；⑤工作時對外線的影響更小。
　　工作原理

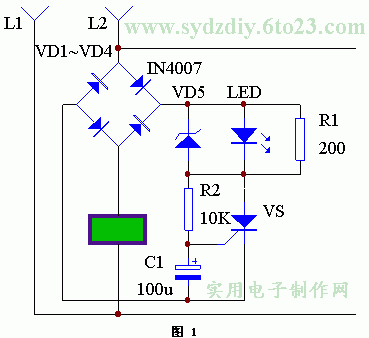

　　電路原理見圖1（點此下載原理圖）。二極管VD1－VD4組成極性轉換電路，使接外線時不必分正負。靜態時，各分機掛線，線路相當于直流斷路，故可控硅VS截止。圖中只畫出了一部分機的電路，實際使用時可如此并接多部分機。當有電話呼入時，交流鈴流電壓擊穿VD5穩壓二極管，并通過R2觸發可控硅VS使之導通，電話振鈴。設甲話機先摘機，則由甲話機構成VS的直流通路，VS使一直維持導通狀態，同是發光二極管LED點亮，指示摘機狀態。甲話機摘機后，外線L1、L2之間電壓由60V降到約10V，其它分機的可控硅因穩壓二極管無法擊穿故維持截止狀態，故摘機也無效。各分話機要電話時，其工作原理類似，先摘機者VS先導通，先占用線路，而使其它分話機處于封鎖狀態（無聲）。
　　元器件選擇與制作
　　元器件清單見下表。
