在一些特殊場合，需要將電話聲音加以擴大供多人收聽，有時還需要對電話內容進行錄音。本文介紹的這個擴音、錄音附加裝置能滿足這兩種用途，制作時不需改動電話機，使用時只要放在電話機旁即可。
　　工作原理

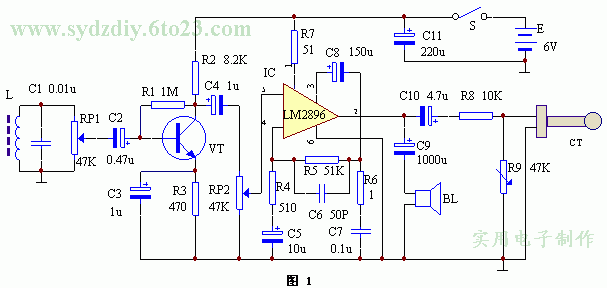

　　該裝置的電路工作原理見圖1（點此下載原理圖）。當話音電流在電話機內線圈（聽筒線圈）中通過時，其附近就存在著與話音變化規律完全一致的磁場，如果這時外加一個線圈L，在其兩端就會感應出與磁場變化規律相同的信號電壓，然后再對該信號進行放大處理，就可以推動揚聲器供多收聽。
　　圖中，線圈L將電話機話音泄漏磁場轉換成電信號后，通過可調電阻RP1的控制進入由三極管VT組成的前置放大級，然后再通過C4和RP2進入功率放大級，由IC進行功率放大，從IC②腳輸出的信號推動揚聲器BL放出洪亮的聲音。其中R5構成功放級的深度負反饋，可明顯改善音質。R6、C7構成的網絡主要是保護放大器和揚聲器。LM2896集成電路在4Ω負載上，其輸出功率可達5W，在一間100平方米的房間可供幾十人收聽。為了能將電話內容錄音，LM2896的輸出信號還有一部分通過電容C10耦合、R8限流和R9分壓后，輸入錄音機的線路輸入端進行實時錄音。
　　元器件選擇與制作
　　元器件清單見下表。


編　號	名稱	型　號	數　量	編　號	名　稱	型　號	數　量
R1	電阻	1M	1	C5	電解電容	10u/16V	1
R2	電阻	8.2K	1	C6	滌綸電容	50P	1
R3	電阻	470Ω	1	C7	滌綸電容	0.1u	1
R4	電阻	510Ω	1	C8	電解電容	150u/16V	1
R5	電阻	51K	1	C9	電解電容	1000u/16V	1
R6	電阻	1Ω	1	C10	電解電容	4.7u/16V	1
R7	電阻	51Ω	1	C11	電解電容	220u/16V	1
R8	電阻	10K	1	VT	晶體三極管	9014	1
R9	微調電阻	47K	1	IC	功放集成電路	LM2896	1
RP1、RP2	可調電阻	47K	2	L	拾音線圈	自制	1
C1	滌綸電容	0.01	1	S	鈕子開關		1
C2	電解電容	0.47u/16V	1	BL	揚聲器	4Ω 10W	1
C3、C4	電解電容	1u/16V	2

　　IC采用低壓大功率音頻功放集成電路LM2896，該電路中僅使用了其中一個通道。它的特點是噪聲小，失真低，使用電壓范圍寬，其電源電壓可在3－9V范圍內選擇。
　　線圈L用Φ＝0.06mm的高強度漆包線在扁形中波磁棒上密繞1000－1500匝。也可以用電子管收音機中的輸出變壓器改制，去掉“一”字形硅鋼片，留“E”形硅鋼片，順一個方向插入，用Φ＝0.07mm的高強度漆包線繞制2500－3000匝。兩種方法制好后，最好浸漆處理。
　　電路焊好后，可接上電池調整RP2，用手觸摸IC的輸入端⑤腳，揚聲器BL中應有較大的交流“嗡嗡”聲，說明功率放大器工作正常。然后用手觸摸RP1的中心引腳，同時調整RP2使聲音清晰噪聲最小。打電話電，可將拾音線圈L靠近話筒中的耳機，揚聲器BL中應有洪亮悅耳的話音。如嫌聲音失真或噪聲過大，可適當?shù)卦僬{(diào)整RP1，也可調整RP2。該感應線圈的靈敏度極高，較強的中波信號可能被“收”到，使用時，應調整L的角度、方向，使揚聲器中發出的聲音最大而干擾聲最小為止。
　　錄音時，將插頭CT插入到錄音機的線路輸入插口。除L和CT外，整個電路及揚聲器BL可制作成一只音箱的形式，擴音時，只要將拾音線圈L靠近電話耳機，閉合電源開關S即可。
