廣告燈控制器的制作及電路

筆者日前自制了一臺廣告燈控制器，白天控制廣告燈熄滅，晚上光線暗時則自動開啟l～7小時(可調)后自動熄滅。該廣告燈既可及時照明，又能節約用電。本控制器靈敏度高，不受天氣季節影響，還可用于彩燈、路燈等的控制。
??? 工作原理如下：
??? 廣告燈控制器由NE555組成的光控及抗干擾電路、CD4541定時電路、繼電器控制、電源電路等部分組成。

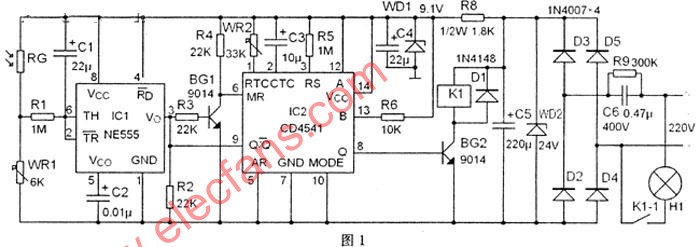

??? 電原理圖如圖1所示：
??? NE555時基電路接成施密特觸發器，對光敏電阻RG接收到的信號進行整形和功率放大以后，驅動后續電路c當白天有光照時，其第③腳輸出低電平，夜晚無光照時輸出高電平。

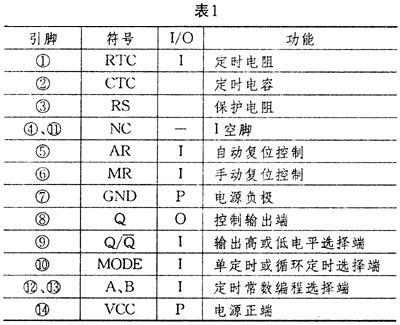

CD4541是一塊具有振蕩計數、定時功能的IC，在電路中作為定時控制，各腳功能如表1所示。CD454 1工作時，第①腳接振蕩電阻，第②腳接振蕩電容，第③腳接保護電阻，第⑧腳為輸出腳，第⑨腳可選擇第⑧腳的輸出狀態，第⑩腳接低電平為單定時模式，接高電平為循環定時模式，第12、13腳可設定時間或設定輸出頻率，CD4541分頻或計數次數如表2所示。

220V交流市電經R9、C6阻容降壓，D2～D5整流，C5濾波，WD2穩壓，給繼電器提供24V的吸合電壓。此電壓通過R8和WD1穩壓，C4濾波，給IC1和lC2提供9．1 V的工作電壓。
??? 白天，光敏電阻RG阻值很小，通過RG和WR1分壓，NE555第⑥腳電壓大于2／3Vet，使第③腳輸出為低電平，三極管BG 1截止。CD454 1第⑥腳復位端為高電平，其內部計數器清零復位，第⑥腳輸出端為低電平，BG2截止，繼電器常開觸電斷開，其受控電路不工作。
??? 當夜幕降臨的時候，RG阻值逐漸增大，NE555第②腳電位逐漸降低，當小于1／3 Vcc時，NE555第⑧腳輸出端信號翻轉為高電平。BG 1基極電位升高而導通，給C D4541第⑥腳提供一個由高電平變?yōu)榈碗娖降拿}沖負跳變沿，使內部電路開始計數，輸出端第⑧腳輸出高電平。
BG2導通，繼電器K 1得電，常開觸點閉合，受控電路工作。
??? WR2和C3為CD454 1外接振蕩電阻和振蕩電容，當經t=32768x2．3RC≈2487 1秒時間后，輸出端第⑧腳變?yōu)榈碗娖健?VT2截止，K 1的常開觸點失電而斷開，受控電路停止工作。通過微調WR2，可改變定時時長。
??? 此電路對于外界干擾引起的白天瞬間變暗不會導致繼電器誤動作，因?yàn)镹E555第②、⑥腳所接R1和C l組成延時抗干擾電路，當RG阻值瞬間增大時，由于電容C 1兩端電壓不能突變，從而保持第⑥腳電位基本不變，第③腳輸出仍為低電平。但當RG阻值長時間較大時，C 1充電完成后，NE555第⑥腳電壓降低，第③腳輸出高電平，從而導致繼電器動作。
