電路1：

電子捕魚器電路的工作原理：

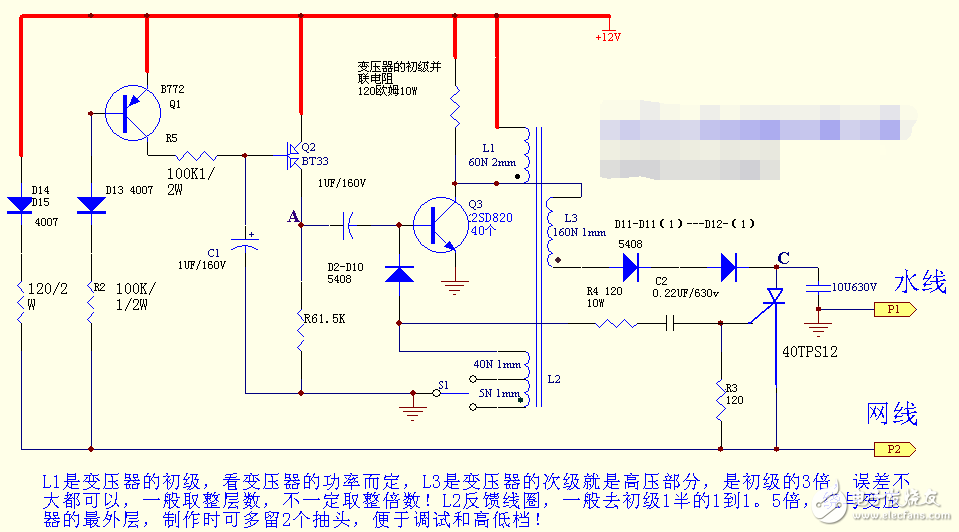

本機采用自激振蕩方式，晶體管BG1-4，BG5-8和T1，T2，D1和R1組成前級高頻自激振蕩器。T1次級輸出高頻高壓脈沖經D1，D2，C1，C2組成的倍壓整流電路轉變?yōu)橹绷鞲邏?，輸入到后?jí)。后級采用可控硅輸出電路，由電容C6，可控硅Q1，雙向觸發二極管D5和線圈T3共同組成一低頻振蕩電路，它將高壓直流以低頻脈沖方式釋放輸出，圖中JP4接電位器可調節后級放電頻率，JP5接高低壓轉換開關。

調試：

用100W燈泡做負載進行調試可以直觀觀察工作情況。

前級調試將負載接在C2的正端和C1的負端，仔細檢查電路確認接線正確后觸通開關（圖中未繪出）燈泡應亮的發白（只為調試，不要時間太長，因這時功率管的工作電流非常大以防燒毀）如果燈泡不亮，將JP1的1和3兩條接線對調即可。

后級調試：將燈泡接于輸出端，檢查后級接線確認無誤后，觸通開關燈泡應亮，調電位器燈泡應明暗有變化，變壓器振蕩聲也會同時發生變化，粗略調試是將電位器調到低頻端能看到燈有閃爍感即可，如果進行細致調試，可在前級的直流輸入側接一直流電流表，調電位器使電流能在3A-10A范圍內變化即可，如電流不符合要求，可調整電阻R4的大小。本機調試時必須接負載，否則電路不會工作。

電路2

電子捕魚器的工作原理

捕魚器是根據電壓高于100V，功率大于30W的電能釋放于水域中可擊斃直徑為1至1.5米水域內的魚類的原理而制成的。

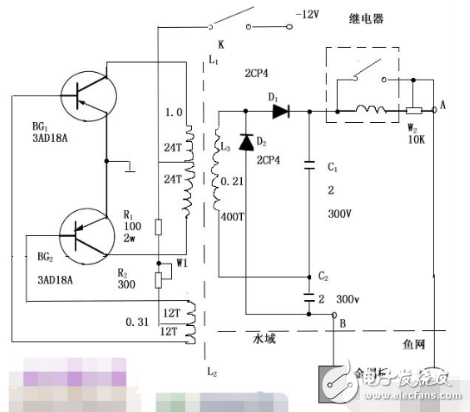

如捕魚器電路圖所示，電路由三部分組成：第一部分為晶體三極管和鐵氧體變壓器組成的逆變器，把12V直流電壓變成數百至數千赫的交流電，其電壓幅值大于100V；第二部分為全波倍壓整流器，它把輸出電壓升高一倍，并變成直流，第三部分為繼電器，它控制電路有效地把電能釋放于水域，而且還可避免因插入水中而造成高壓跌落。W1可調節輸入電流的大小，W2可調節輸出功率的大小。

電子捕魚器的元件選擇

BG1、BG2要求對稱，且用大功率管，每個管子要加足夠大的散熱片，變壓器用E-20鐵氧變壓器芯，繞制時力求絕緣良好，各繞組數據見圖示。C1、C2采用油質紙介電容，繼電器采用電壓為12V，吸合電流小于40mA的直流繼電器，電源用電壓為12V，容量大于3A的小型蓄電池，BG1、BG2要求β≥50，BVceo≥30V，另外可以代用的有3AD19、3AD30、3AD17等，D1、D2可用反向電壓大于400V，電流大于200mA的整流管。W1功率容量為2W，W2功率容量為1W。開關K用觸通式開關，允許通過的電流大于5A。

電子捕魚器的調整及使用

電路安裝畢后用40至60W、220V的燈泡作負載，接于A、B兩端。按下開關K，若電路不起振，可適當調換L1或L2的線頭。若電路起振，則可聽到變壓器聲。調W1使蓄電池輸入電流為3.5至5A，再調W2，使繼電器產生連續通斷的“嗒嗒”聲，此時燈泡閃亮，調整即告結束。使用時，負載的二根多股皮線，一根接在用金屬絲做的魚網圈上，另一根接一金屬板，將兩根線放在1至1.5米寬的水域兩端，可見水中冒泡，若有魚，則被擊昏浮于水面，然后用魚網將魚撈起。
