夾心（中心，偏心）

全絕緣

a、型導電膠因有一側面無絕緣保護層，容易受到外界潮氣影響與侵襲，現不常用于顯示器模組中，我們常將其用于測座的測試中；
b 、型導電膠兩則有絕緣保護層，可靠性有所提高，可支撐較大的壓力，此種常用于顯示器模組中，但其只適用于透明導電膜外引線電極向下的液晶顯示器，即為上大下小的LCD；
c、型導電膠并無導電層，通常用其來墊高。

普通導電膠的材質

現常用的導電膠的材料有兩種：

a．矽膠（SILICON）
矽膠的材質較為有彈性，但為一實心體，呈白色透明狀，硬度約為25°～35°，中間夾心因有碳層，所以硬度約為65°～75°。

b．泡棉
泡棉的材質以SILICON為原料發泡后成中空狀，柔軟度較好，不會因此而增加整體導電橡膠的硬度，但硬度無法測試，通常呈粉紅色。

（2）導電膠的尺寸設定
膠的長度（L）
其長度不可比 LCD上的ITO短，通常要比LCD的長度短1～2mm。
膠的寬度（W）
其寬度為上、下玻璃片的ITO長度或ITO長度-0.1mm。
膠的高度（H）
其高度H=h*壓縮比
●?h=[H2（鐵框距PCB板以上的高度）—上片LCD厚度—鐵框厚度—TI（壓條的深度）]
●?壓縮比的設定：
根據目前我公司所設計的產品，此設定僅供參考。
●?H2高度若為2.0～6.9mm壓縮比設定為1.12～1.2，針對我公司的產品一般為壓縮比設定為1.1；
●?H2高度若為7.0～10.5mm壓縮比設定為1.07～1.13，針對我公司的產品一般為壓縮比設定為1.12。
●?使用泡棉TYPE時，H值需比使用SILICON中間夾心TYPE要高0.1mm以上，而使用全絕緣TYPE時，H值需比使用SILICON中間夾心TYPE要矮0.1mm。因壓縮比與RUBBER的材質以及玻璃的特性都有一定的關系，所以在設計時應全面考慮。

導電膠的導電層間距
導電膠的pitch選擇尺寸最好能考慮以每一個PCB徑道最少能吃到3條碳層為最佳狀況，一般情況下，導電膠的Pitch=PCB?Panel Pitch/6。
根據PCB Panel的實際情況，目前我們常用的有0.18mm,0.1mm,0.05mm三種，數值愈小價格愈貴。

導電膠的導電層寬度（CW）
導電層寬度CW一般不大于1.0mm，目前我們常用的有0.4mm、0.6mm、0.7mm、0.8mm、1.0mm。
◆導電膠的導電層寬度直接與導電膠條的硬度有關，關系導電膠條的高度的選擇，壓縮比應特別考慮導電層的寬度的影響。

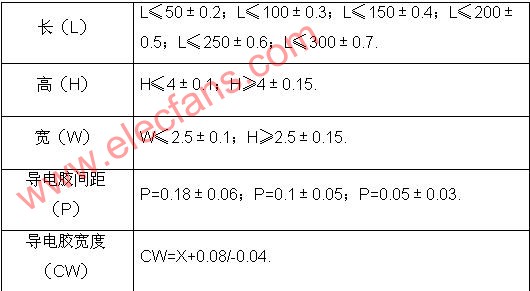

（3）導電橡膠條的規格（長*高*寬）標準見下表：

2．異型導電膠
我們常用的異型導電膠為YF型導電橡膠條，這種導電膠是專為混合外引線的液晶顯示器而設計的，即外引線電極既有向上又有向下。在一些高密度的液晶顯示器上有時會出現三面引出線，其中有一面的外引線電極向上，不是朝向線路板，這就可以使用YF型異型導電膠，下圖為YF型異型導電膠的連接方式。

YF型導電膠的連接方式

導電紙（Heat Seal）軟連接

導電紙（Heat Seal）軟連接也是一種常用的連接方式，這種導電紙的外型及結構如下圖：

熱壓條的外型及結構

導電紙的基片是一聚脂模片，其片上是一條條石墨導電條，導電紙間隙印有絕緣熱壓膠。使用時將導電紙的一端導電條紋對準LCD的外引線端，貼上、加熱、加壓，然后再將熱壓導電膠條的另一端導電條紋對準線路板驅動引線端，貼上、加熱、加壓，此時LCD的外引線端與線路板驅動引線端就連接上了。由于導電紙的基片是柔軟的，所以在使用中對不同的結構件和裝配要求都能很好的適應，而且可以實現薄形安裝。
