最近幾年電路板非常流行所謂的「meander」導線，然而這種不規則導線隨著clock頻率不斷提高，設計人員也意識到必需使導線pattern盡可能完全相同。理論上從driver端至接收收端(receiver)直線距離有可能完全相同 ，不過事實上當兩者之間的距離越來越長時，導線pattern勢必成為不規則形狀，有鑒于此本文將透過實驗結果，深入探討直線狀與不規則狀的 pattern差異對電路的影響。

實驗步驟

圖1是實驗用印刷電路板的外觀，阻抗(impedance) Zo為50Ω，共有A～G 7種線路圖案(pattern)( 圖2)，pattern長度都是290mm，由于不規則layout因此pattern長度被壓縮成150mm，如圖3所示電路圖案都無直角彎曲設計。四層電路板為四層板總厚度1.6mm，第一層裝設電子組件，第二至第四層分別是接地層、Vcc層與電路圖(圖4)，輻射資料是根據3米法則水平放置電路板量測水平偏波。

圖1 電路板的外觀

?

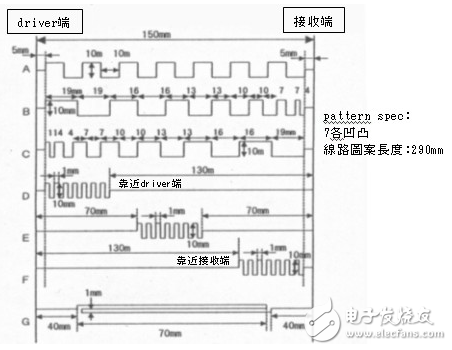

圖2 7種線路pattern對特性阻抗的影響

?

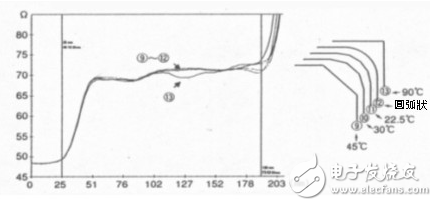

圖3 線路圖案彎曲與特性阻抗 Zo 的變化

?

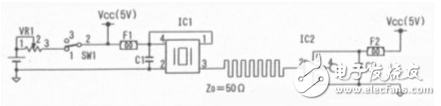

圖4 實驗用電路

圖5是上述實驗所獲得的輻射資料。如圖所示7種線路圖案都有長70mm的直線部分，E與G的線路圖案的頻率為650～850MHz，直線部分長度為130 mm的;D與F的線路圖案有頻率為350～450MHz，具有較多的輻射。

若將電路板的誘電率ε列入考慮，并且假設電路板上的光速為時：

650 MHz的波長λ=277mm，λ/4=70mm

650 MHz的波長λ=514mm，λ/4=130mm

依此就可推論「線路圖案直線部分」與「造成輻射最大值的波長」兩者的關連性，也就是說線路圖案直線部分長度較短的A、B、C三線路圖案的輻射較低，相形之下D、E、F的輻射比較大;凹凸集中的D、E、F的輻射比凹凸分散的A、B、C大，G則無法納入檢討范圍。

?

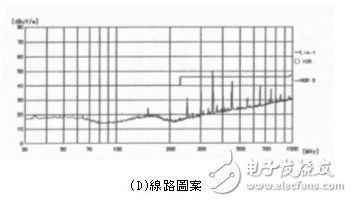

圖5 7種線路圖案產生的輻射

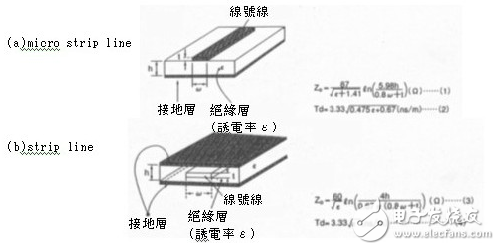

上述實驗用印刷電路板的阻抗Zo 是利用圖6的理論計算公式所獲得的計算結果，為了量測類似MHz等級電路板實際動作時阻抗值，因此利用圖7所示TDR(Time Domain Refrectometer)量測器檢測電路板的阻抗。TDR的動作原理是捕捉電波或是超音波撞擊物體后反彈的信號再將時差強弱圖像畫，依此量測結果如圖8所示。由圖可歸納下列三項結論：

(1)。編號G的線路圖案除外，其它線路圖案的阻值Zo 并無明顯差異。

(2)。編號C、D的線路圖案，輸入端子正后方如果有凹凸時，其附近的阻值Zo 很高。

(3)。編號G的線路圖案特性極差。

必需注意的是包含編號G的線路圖案再內，線路圖案的「物理長度」物理長度皆為290mm

?

圖6 板上的線路圖案種類電路

?

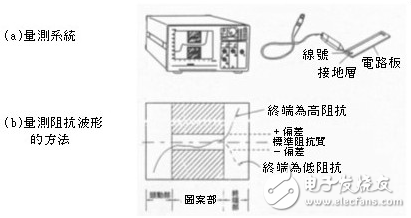

圖7 電路板的線路圖案特性阻抗量測系統

?

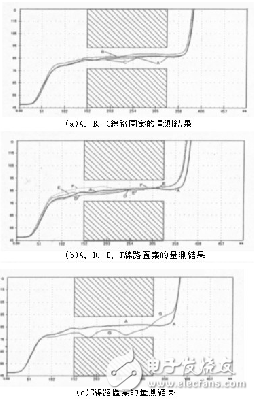

圖8 7種線路圖案利用TDR量測的特性阻抗值

相較之下「電氣長度」亦即330-152=178mm幾乎成一定值。由以上結論出現下列兩個疑問：

(1)。一般都認為「電氣長度」與「物理長度」，可是線路圖案彎曲次數亦即凹凸次數與長度的關系為何?

(2)。半導體廠商對阻值Zo 的誤差量一般都設為±10%，上述實驗證明事實上誤差量可低于±5%，不過半導體廠商將來要如何定義輸入阻值?

有關第(1)項的質疑例如圖8所示線路不規則為 ，圖案全長為L時：

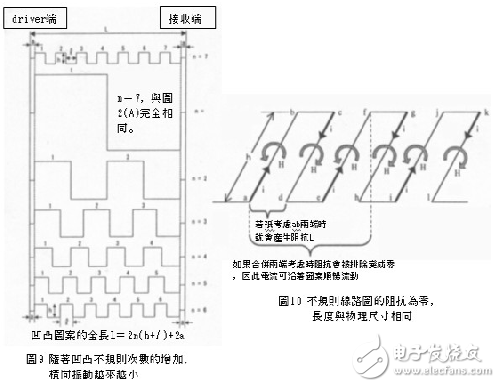

的關系會成立，式中的亦即信號行進橫向合計尺寸與線路不規則n無關，也就是說必需抑制L的2nh，如此一來為了增加n必需減少h，因此圖9的線路不規則次數越多，圖案的h必需設法使它變得更小，然而圖8的不規則線路卻未發生L阻抗成份，且圖的信號未依照a→b→c→d→e路徑行進，卻由a→d→e→h→i路徑行進，主要原因由如圖10的說明便可獲得合理的解釋。
