聚光鏡又名聚光器，裝在載物臺的下方。小型的顯微鏡往往無聚光鏡，在使用數值孔徑0.40以上的物鏡時，則必須具有聚光鏡。聚光鏡不僅可以彌補光量的不足和適當改變從光源射來的光的性質，而且將光線聚焦于被檢物體上，以得到最好的照明效果，聚光鏡也是科勒照明的重要組成部分

一，聚光鏡的的結構有多種，功能也有多種 ，相應地對聚光鏡的要求也不同 。
根據等級可以分為：阿貝聚光鏡，消色差聚光鏡，消球差聚光鏡，消色差/消球差聚光鏡
　　1．阿貝聚光鏡（Abbe condenser）


這是由德國光學大學大師恩斯特。阿貝.(Ernst Abbe 蔡司公司的創始人之一)設計。阿貝聚光鏡由兩片透鏡組成，有較好的聚光能力，屬于比較初級的聚光鏡，在物鏡數值孔徑高于0.60時，則色差，球差就顯示出來。因此，多用于普通顯微鏡上。

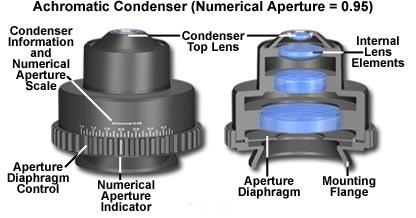

2．消色差聚光鏡(Achromatic condenser )


這種聚光鏡有三到四個光學部件，對紅光和藍光進行了色差矯正。適合黑白和彩色樣本觀察，一般用于教學和臨床。 價格不高，用的非常普及。

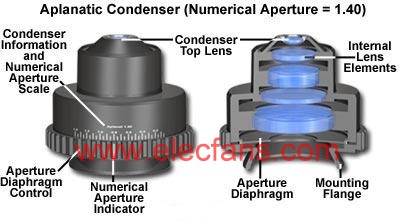

3．消球差聚光鏡（aplanatic condenser）
一般有5個光學部件，對球差進行了很好的矯正，但沒有矯正色差，特別適合于黑白單色照相。一般加個綠色片在光源后端，達到單色的目的，照明效果很好。

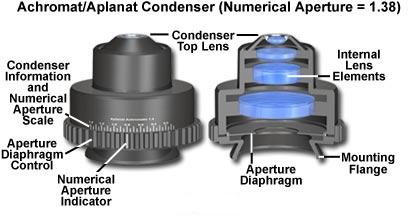

4 消色差消球差聚光鏡


這種聚光鏡又名“消色差消球差聚光鏡”和“齊明聚光鏡”它由一系列透鏡組成，它對色差球差的校正程度很高，能得到理想的圖像，是明場鏡檢中質量最高的一種聚光鏡，其NA值達1.4 。因此，在高級研究顯微鏡常配有此種聚光鏡。它不適用于4 X以下的低倍物鏡，否則照明光源不能充滿整個視場。

二，聚光鏡除上述明場使用的類型外，還有作特殊用途的聚光鏡。如搖出式聚光鏡，暗視野聚光鏡，相襯聚光鏡，偏光聚光鏡，微分干涉聚光鏡等，以上聚光鏡分別適用于相應的觀察方式。

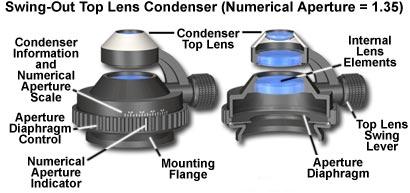

1．搖出式聚光鏡（ Swing out condenser）
在使用低倍物鏡時（如4X），由于視場大，光源所形成的光錐不能充滿真整個視場，造成視場邊緣部分黑暗，只中央部分被照亮。要使視場充滿照明，就需將聚光鏡的上透鏡從光路中搖出

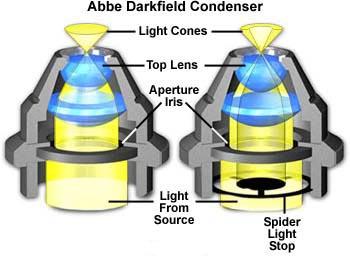

2．暗視野聚光鏡
用于暗視野照明





3 相差聚光鏡（PH）
用于相差觀察照明，結構比較復雜，而且需要相差物鏡配合使用，觀察無色透明樣品
?
" border=0 attachment="" bbs="" www.microimage.com.cn="">

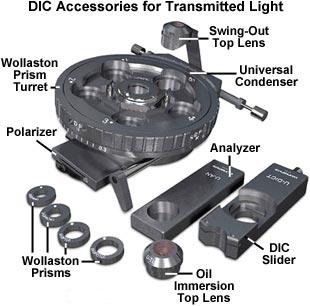

4 微分干涉聚光鏡（DIC）- 一般可以拓展為多功能聚光鏡


該聚光鏡是最復雜的一種，一般也可以叫多功能聚光鏡，因?yàn)樗话憧梢詫?shí)現：明視野，暗視野，相差，DIC 等幾乎所有觀察方式的照明。
