根據拆解分析， iPad 2 內部的主角是高通(Qualcomm)的MDM6600;基本上，高通已經把英飛凌(Infineon)的無線芯片業務──現在已經隸屬于英特爾(Intel)──擠出了蘋果的旗艦產品。TechInsights 技術行銷經理Allan Yogasingam 表示：“這讓人想問英特爾是不是有點后悔──畢竟該公司收購英飛凌無線業務時，后者的芯片仍在iPhone與iPad內占有一席之地?！?/p>

　　iPad 2內部也重復采用了不少前一代產品使用的組件;Yogasingam指出：“例如無線數據卡，看來百分之百是與Verizon合作首推的CDMA版 iPhone 4 所用的一樣。” TechInsights 拆解分析顯示，iPad 2的通訊電路所使用芯片如下：

?

　　iPad 2通訊電路板

　　高通PM8028電源管理IC;

　　Skyworks的SKY77711-4 CDMA/PCS功率放大模塊;

　　Skyworks的SKY77710-4雙模CDMA/AMPS功率放大模塊;

　　安華高(Avago) AFI05Z前端模塊;

　　東芝(Toshiba) Y9A0A111308LA內存堆棧;

　　高通MDM6600多?；l處理器(支持GSM/GPRS/EDGE、CDMA、HSDPA/HSPA+與EV-DO);

　　TechInsights旗下TechIntelligence副總裁David Carey表示：“在iPad 2發表之前，我們就猜測該產品內部設計架構會因?yàn)椴捎酶咄ǖ亩嗄o線芯片，而與大量CDMA版iPhone 4十分相似;而摩托羅拉(Motorola)的新款平板計算機Xoom也采用一樣的無線芯片、設計架構也類似?！?/p>

　　iPad 2的深度機密，不是藏在軟件里面就是在A5處理器里。根據UBM TechInsights 資深技術分析師Robert Widenhofer的初步觀察，A5是一顆尺寸頗大的芯片，面積12.1mm x 10.1mm：“A4則是一顆堆棧式的芯片，由處理器本身與內存堆棧組合而成，芯片尺寸為7.3mm x 7.3mm?！?/p>

　　蘋果Ipad2的A5處理器由三星制造?！拔覀兡馨俜职俚拇_定這是三星制造的芯片，”TechInsights的技術市場經理Allan Yogasingam說。

　　這家公司對芯片進行了橫截面分析，信息顯示為三星45納米工藝制造，和蘋果前一代A4系統芯片工藝和制造廠相同。

　　蘋果A4和A5芯片都是采用三星45nm制程，有九層金屬層和一層聚層。TechInsights分析他們都使用了package-on-package堆疊技術。這里會有這兩顆芯片的差異對比。

?

　　A5的堆疊側視圖

　　TechInsights使用可見的die(模具)及掃描式電子顯微鏡剖面圖來分析重要特征，例如die的封裝，金屬層，邏輯和SRAM三極管門值。然后使用這些特征去對比公司數據庫中的其它制造商，包括其它三星45納米部件。

?

　　A5的電子顯微鏡剖面圖

?

　　A5的模具照片

　　曾經傳聞A5支持低功耗的DDR2 DRAM，現在被TechInsights的分析證實。在英國利蘭和加拿大溫哥華分別進行的拆解中，TechInsights發現了來自兩家不同制造商三星和爾必達的兩種不同的LP-DDR2 DRAM。

　　三星K4P2G324EC LP-DDR2 die是分析師第一次看到三星新的46nm LP-DDR2存儲。

　　IO Snoops進行的一項單獨的分析發現，蘋果A4時鐘頻率穩定在1Ghz, 而A5的時鐘頻率根據運行的應用而變化。TechInsights說結果顯示A5新采用了先進的電源管理電路來控制內核的時鐘速度。這個新功能也許可以解釋iPad2上使用Dialog半導體的電源管理芯片區別于以往的蘋果產品。

　　在接下來的幾天TechInsights將繼續分析A5處理器。同時，分析員提供了少量A5芯片拆解的圖片。

　　下圖的A5的芯片標記是最先的跡象顯示芯片可能出自三星制造。A5的標記使用和蘋果A4類似的字體。(見插圖)

?

?

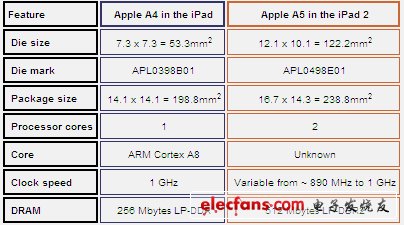

　　A4、A5芯片對比

?

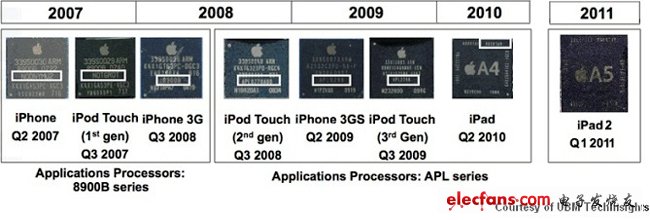

　　A5與前幾代蘋果處理器的比較
