背景

? 如果對ST公司的μPSD器件有一定了解，熟悉MCS-51系列單片機的內部結構及原理，使用過PSDSOFT EXPRESS和KEIL開發設計，將對理解本文有很大的幫助。

? MCS-51單片機采用哈佛結構的系統結構，即數據存儲器空間與程序存儲器空間互相獨立。它有16根地址總線，最大尋址能力為64K，這決定程序或數據空間不能超過64K。以上兩點是本文所有討論的前提基礎。

μPSD的存儲器系統結構
? μPSD由標準8032核和ST公司的PSD（可編程系統器件）構成，存儲器系統包含兩個主要部分，一是8032的內部存儲器資源：256B內部RAM和128B內部特殊功能寄存器SFR；二是PSD中的存儲器模塊：主/次FLASH存儲器，擴展的SRAM及控制PSD的CSIOP（Chip-Select I/O Port，類似于8051的SFR）。μPSD的主/次FLASH是完全相同的存儲介質（早期的PSD813F1中的次存儲器是EEPROM結構的），是兩個獨立的存儲器。主FLASH通常分4～8塊，每塊16～32kb；次FLASH通常分2～4塊，一般每塊為8kb。μPSD中使用譯碼可編程譯碼邏輯陣列（DPLD），頁寄存器PAGE，存儲器控制寄存器VM，聯合實現對存儲器系統的配置。

關于IAP和分頁技術
? 為什么μPSD中要有兩個FLASH？簡單地說，這是為了實現IAP而設計的。IAP就是 “在應用中編程或升級代碼”，其原理是：單片機中裝有一套用戶程序和一套代碼更新程序。正常情況下，單片機運行的是用戶程序；在需要程序升級時，系統會切換到代碼更新程序，通過串口或其他通信口下載新的用戶程序代碼，并寫入到原來的用戶程序存儲器中，更新完成后，再切換回至用戶程序。基于MCS-51系統結構特點，在同一個存儲器中運行主程序和改寫程序是不可能實現的。所有用MCS-51來實現IAP功能的系統都必須有兩個獨立的存儲器。實現IAP的難點在于存儲器的切換控制，體現在μPSD中主要就是如何使用VM寄存器以及如何對存儲器的片選控制。

? 此外，隨著應用要求越來越高，代碼長度不斷增加，64K的限制已經成為設計中的瓶頸。許多軟/硬件供應商都竭力推出自己的方案以實現MCS-51對大于64K的支持，分頁技術應運而生。

? 分頁設計中最重要的就是公共區和分頁區的設置，所謂公共區就是在所有的頁面中均為有效的一塊存儲器區。在程序空間中，64K范圍（1頁）內的程序是連續的，一旦超過此范圍，只保留低16位，最高位將被丟棄，程序會跳回開始處運行。保證程序在頁面切換時不會“跑飛”就是通過公共區實現的。分頁技術的實現方法是：當程序在調用位于分頁區的程序時，首先保存返回地址，然后轉跳到公共區執行，再修改頁寄存器到新的頁號實現頁面的切換，調用程序，返回到公共區，恢復原來頁號，最后從保存的返回地址返回。

? 公共區的大小由用戶自行設定，在μPSD中通常使用主/次FLASH中的一塊或多塊作為公共區，如使用1塊次FLASH即8KB，2塊次FLSAH即16KB，1塊主FLASH則是32KB，若只想使用主FLASH中的20KB作公共區也是可行的，只要將主FLASH的地址范圍只定義為20K的范圍就可以了。當然，公共區的大小不能超過64K。公共區必須設在64K范圍的低端，這是因?yàn)镸CS-51中斷入口地址的原因。公共區中保存所有的公用子程序，中斷服務程序，全局常數表以及系統的初始化部分及頁面切換程序。

μPSD存儲器的空間配置
? μPSD中存儲器系統配置主要是對程序空間的設置，相對而言數據空間的配置稍微簡單一點。μPSD中主/次FLASH可設置為程序或數據空間，這是由VM寄存器決定的，VM寄存器的作用如表1所示。VM的內容可在運行時由MCU進行修改，這是實現IAP的關鍵。在PSDSOFT軟件流程中可設置主/次FLASH為程序、數據存儲器或程序/數據混合存儲器，實際上就是對VM寄存器上電時的默認值進行設置，換句話說，就是確定上電時主/次FLASH分別位于什么空間。

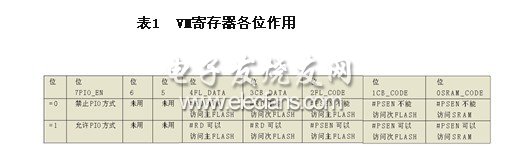

?????????????????????????? 表1? VM寄存器各位作用

? 表中，“#RD可以/不能訪問”是指此存儲器是否位于數據空間，“#PSEN可以/不能訪問”是指此存儲器是否位于數據空間，因?yàn)樵贛CS-51系統中對外部數據/程序空間的訪問就是通過#RD和#PSEN進行區分的。舉例說明：

? VM=0CH，表示主FLASH位于程序空間，次FLASH位于數據空間；

? VM=16H，表示主FLASH位于數據和程序空間，次FLASH位于程序間。

? 位0用來指定SRAM是否位于程序空間，因?yàn)镾RAM只在數據空間有效。位7用來指示外設IO模式的允許與禁止，具體將在后面介紹。圖1可幫助對VM寄存器作用的理解。

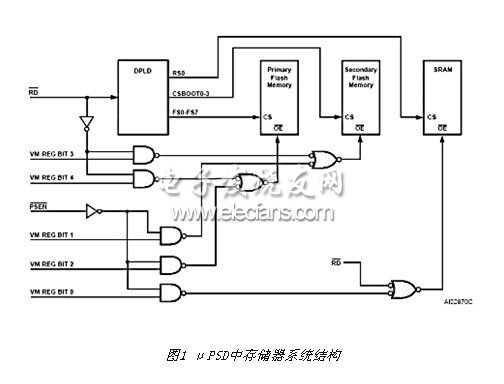

圖1 μPSD中存儲器系統結構

? 如圖1所示，VM位0～4與#RD、#PSEN聯合實現對主/次FLASH及SRAM的選擇。這里是通過輸出允許#OE信號進行控制的，也就是說即使存儲器的地址有效（CS有效），如果#OE無效，也不能訪問到此存儲器的內容。主/次FLASH的#OE有兩個有效輸入項，由VM位3/4控制#RD是否起作用，VM的1/2位來控制#PSEN是否起作用。在VM的各位確定后，可依圖1畫出簡化的配置結構。這里的#OE信號是對主/次FLASH的每一塊同時有效的。

? 在實現IAP時，通過VM來實現對主/次FLASH的空間進行換，例如，主FLASH作用戶程序，次FLASH用作升級程序；正常工作時，主FLASH作程序空間，運行用戶代碼，在進行程序升級時，將次FLASH切換作程序空間，并運行次FLASH中的升級程序，再把主FLASH換到數據空間，對主FLASH中的用戶代碼進行更新。
