高速PCB串?dāng)_分析及其最小化

　1.引言

　　隨著電子產品功能的日益復雜和性能的提高，印刷電路板的密度和其相關器件的頻率都不斷攀升，保持并提高系統的速度與性能成為設計者面前的一個重要課題。信號頻率變高，邊沿變陡，印刷電路板的尺寸變小，布線密度加大等都使得串?dāng)_在高速PCB設計中的影響顯著增加。串?dāng)_問題是客觀存在，但超過一定的界限可能引起電路的誤觸發，導致系統無法正常工作。設計者必須了解串?dāng)_產生的機理，并且在設計中應用恰當?shù)姆椒?，使串?dāng)_產生的負面影響最小化。

　　2.高頻數字信號串?dāng)_的產生及變化趨勢

　　串?dāng)_是指當信號在傳輸線上傳播時，相鄰信號之間由于電磁場的相互耦合而產生的不期望的噪聲電壓信號，即能量由一條線耦合到另一條線上。

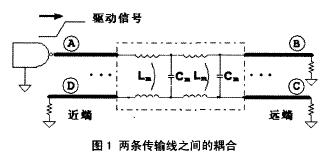

　　如圖1所示，為便于分析，我們依照離散式等效模型來描述兩個相鄰傳輸線的串?dāng)_模型，傳輸線AB和CD的特性阻抗為Z0，且終端匹配電阻R=Z0。如果位于A 點的驅動源為干擾源，則A—B間的線網稱為干擾源網絡(Aggressor line)，C—D之間的線網被稱為被干擾網絡(Victim line)，被干擾網絡靠近干擾源網絡的驅動端的串?dāng)_稱為近端串?dāng)_(也稱后向串?dāng)_)，而靠近干擾源網絡接收端方向的串?dāng)_稱為遠端串?dāng)_(也稱前向串?dāng)_)。串?dāng)_主要源自?xún)上噜弻?dǎo)體之間所形成的互感Lm和互容Cm。

　　2.1感性耦合

　　在圖1中，先只考慮互感Lm引起的感性耦合。線路A到B上傳輸?shù)男盘?hào)的磁場在線路C到D上感應出電壓，磁耦合的作用類似一個變壓器，由于這是個分布式的傳輸線，所以互感也變成一連串的變壓器分布在兩個相鄰的并行傳輸線上。當一個電壓階躍信號從A移動到B，每個分布在干擾線上的變壓器會依序感應一個干擾尖脈沖出現在被干擾網絡上。互感在被干擾網絡上疊加的這個電壓噪聲，其大小跟干擾網絡上驅動電流的變化成正比。由互感產生的噪聲計算公式為

　　值得注意的是，耦合變壓器每一段的互感耦合的極性是不同的，這些感應到被干擾網路的干擾能量依序前向和后向，但極性相反，沿著傳輸線CD分別往C和D點行進。

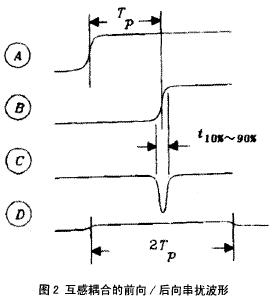

　　如圖2所示，往C方向的前向干擾能量，是和入射電壓及每個互感分量Lm成正比，因?yàn)樗星跋蚋蓴_能量幾乎同時抵達C點，所以前向干擾能量與兩傳輸線的互感總量成正比，傳輸線平行的長度越長，所產生的互感總量就越大，前向干擾能量也隨即增加；然而往D點的后向干擾能量與往C點的前向干擾能量不同的是，雖然兩者耦合的總區域是一樣的，但每個互感變壓器所感應的干擾分量是依序到達D，后向干擾能量的有效時間長達2Tp(Tp為傳播延時)，隨著線路平行長度的延長 (即互感增加)，后向串?dāng)_的幅度大小是不會變化的，而持續時間會增加。

　　2.2容性耦合

　　互容是產生串?dāng)_的另一個機制。互容Cm會對被干擾網絡產生一個感應電流，該電流正比于干擾網絡上電壓的變化速率，由互容Cm產生的噪聲計算公式為：

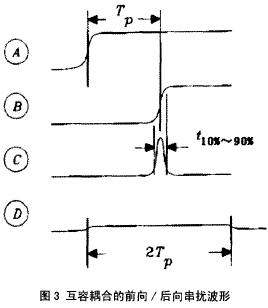

　　分布式耦合電容的耦合機制和分布式電感耦合相類似，區別在于耦合的極性。如圖3所示，互容耦合的前向和后向干擾能量的極性都是正的。

　　2.3互感和互容的合成效應

　　通常，容性串?dāng)_和感性串?dāng)_是同時發生的。由文獻[1]，我們可以分別得到近端和遠端的總串?dāng)_的計算公式，它們是分別由容性耦合和感性耦合疊加而成的。

　　近端串?dāng)_總噪聲為：

　　遠端串?dāng)_總噪聲為：

　　其中，Z0，C，l，Cm，Lm，L，V0分別為傳輸線的特征阻抗、單位長度電容、單位長度電感，兩傳輸線之間耦合電容、耦合電感，兩傳輸線平行長度和電壓峰值。

　　由以上兩式，我們可以看出遠端串?dāng)_總噪聲由于容性和感性耦合的極性關系而相互消減，即遠端串?dāng)_是可以消除的。在PCB布線中，帶狀線(Stripline) 電路更能夠顯示感性和容性耦合之間很好的平衡，其前向耦合能量極小；而對于微帶線(Microstfip)，與串?dāng)_相關的電場大部分穿過的是空氣，而不是其它的絕緣材料，因此容性串?dāng)_比感性串?dāng)_小，導致其前向耦合是一個小的負數。這也就是通常設計中，常忽略遠端串?dāng)_的干擾，而較著重于近端串?dāng)_改善的原因。

　　在實際設計中，PCB的有關參數(如厚度，介電常數等)以及線長、線寬、線距、傳輸線與地平面的位置和電流流向都會影響c、l、Cm、Lm、L、的大小，而信號頻率和器件的上升/下降時間決定了 。

　　在這里我們不做這些參數對串?dāng)_影響的定量分析，有關這些參數的相互關系及對串?dāng)_影響的程度，詳見其它相關參考文獻。

　　2.4串?dāng)_的變化趨勢

　　互感與互容的大小影響著串?dāng)_的大小，從而等價地改變傳輸線特征阻抗與傳播速度。同樣，傳輸線的幾何形狀在很大程度上影響著互感與互容的變化，因此傳輸線本身的特征阻抗對這些參數也有影響。在同一介質中，相對低阻抗的傳輸線與參考平面(地平面)間的耦合更加強烈，相對地與鄰近傳輸線的耦合就會弱一些，因而低阻抗傳輸線對串?dāng)_引起的阻抗變化更小一些。

　　3 串?dāng)_導致的幾種影響

　　在高速、高密度PCB設計中一般提供一個完整的接地平面，從而使每條信號線基本上只和它最近的信號線相互影響，來自其它較遠信號線的交叉耦合是可以忽略的。盡管如此，在模擬系統中，大功率信號穿過低電平輸入信號或當信號電壓較高的元件(如TTL)與信號電壓較低的元件(如ECL)接近時，都需要非常高的抗串?dāng)_能力。在PCB設計中，如果不正確處理，串?dāng)_對高速PCB的信號完整性主要有以下兩種典型的影響。

　　3.1串?dāng)_引起的誤觸發

　　信號串?dāng)_是高速設計所面臨的信號完整性問題中一個重要內容，由串?dāng)_引起的數字電路功能錯誤是最常見的一種。

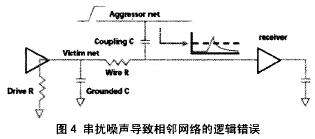

　　圖 4是一種典型的由串?dāng)_脈沖引起的相鄰網絡錯誤邏輯的傳輸。干擾源網絡上傳輸?shù)男盘?hào)通過耦合電容，在被干擾網絡和接收端引起一個噪聲脈沖，結果導致一個不希望的脈沖發送到接受端。如果這個脈沖強度超過了接收端的觸發值，就會產生無法控制的觸發脈沖，引起下一級網絡的邏輯功能混亂。

　　3.2串?dāng)_引起的時序延時

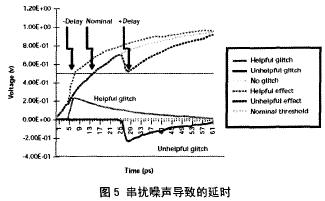

　　在數字設計中，時序問題是一個重要考慮的問題。圖5顯示了由串?dāng)_噪聲引起的時序問題。圖下半部分是干擾源網絡產生的兩種噪聲脈沖(Helpful圖5串?dāng)_噪聲導致的延時glitch和Unhelpful glitch)，當噪聲脈沖(helpful glitch)疊加到被干擾網絡，就引起被干擾網絡信號傳輸延時減少；同樣，當噪聲脈沖(Unhelpful glitch)疊加到被干擾網絡時，就增加了被干擾網絡正常傳輸信號的延時。盡管這種減少網絡傳輸延時的串?dāng)_噪聲對改善PCB時序是有幫助的，但在實際 PCB設計中，由于干擾源網絡的不確定性，這種延時是無法控制的，因而對這種串?dāng)_引起的延時必須要加以抑制。

　　4.串?dāng)_最小化

　　串?dāng)_在高速高密度的PCB設計中普遍存在，串?dāng)_對系統的影響一般都是負面的。為減少串?dāng)_，最基本的就是讓干擾源網絡與被干擾網絡之間的耦合越小越好。在高密度復雜PCB設計中完全避免串?dāng)_是不可能的，但在系統設計中設計者應該在考慮不影響系統其它性能的情況下，選擇適當?shù)姆椒▉?lái)力求串?dāng)_的最小化。結合上面的分析，解決串?dāng)_問題主要從以下幾個方面考慮：

　　在布線條件允許的條件下，盡可能拉大傳輸線間的距離；或者盡可能地減少相鄰傳輸線間的平行長度(累積平行長度)，最好是在不同層間走線。

　　相鄰兩層的信號層(無平面層隔離)走線方向應該垂直，盡量避免平行走線以減少層間的串?dāng)_。

　　在確保信號時序的情況下，盡可能選擇轉換速度低的器件，使電場與磁場的變化速率變慢，從而降低串?dāng)_。

　　在設計層疊時，在滿足特征阻抗的條件下，應使布線層與參考平面(電源或地平面)間的介質層盡可能薄，因而加大了傳輸線與參考平面間的耦合度，減少相鄰傳輸線的耦合。

　　由于表層只有一個參考平面，表層布線的電場耦合比中間層的要強，因而對串?dāng)_較敏感的信號線盡量布在內層。

　　通過端接，使傳輸線的遠端和近端終端阻抗與傳輸線匹配，可大大減小串?dāng)_的幅度。

　　5.結束語

　　數字系統設計已經進入了一個新的階段。許多過去處于次要地位的高速設計問題，現在已經對于系統性能具有關鍵的影響。包括串?dāng)_在內的信號完整性問題帶來了設計觀念、設計流程及設計方法的變革。面對新的挑戰，對于串?dāng)_噪聲而言，最關鍵的就是找出那些對系統正常運行真正有影響的網絡，而不是盲目的對所有網絡進行串?dāng)_噪聲的抑制，這也是和有限的布線資源相矛盾的。本文所討論的串?dāng)_問題對于高速高密度電路設計中解決串?dāng)_問題具有十分重要的意義。
