電子仿真軟件MultiSIM最初由加拿大的IIT 公司推出，從Multisim2001開始到后來的Multisim7和Multisim8止；Multisim9到目前的Multisim10版本，已改由美國國家儀器公司(NI公司)所推出。Multisim版本每次升級，軟件功能都有相應的提高，但它們的操作方法和電子電路虛擬仿真這一塊內容幾乎沒有太大的變化。也就是說，讀者只要掌握和學會了Multisim7軟件的使用方法，其它的版本也就觸類旁通了。軟件更新快，讀者也不一定要一味去趕時髦，這要看你用軟件做什么內容來決定，如果是初學者和一般電子電路虛擬仿真，學會和掌握Multisim7軟件的使用方法已足夠。一是上手快，二是獲得軟件容易。

當然，讀者要進一步提高，要學LabVIEW技術，要學單片機仿真，要學UltiBoard制版，那當然需要安裝Multisim9或Multisim10版本了，但目前介紹這方面的專業書籍資料不太多，且新版本軟件剛推出時不易得到、存在不夠穩定等缺點；再說LabVIEW技術也不像電子電路仿真那樣容易學會，它是屬于構建虛擬儀器技術范疇；至于單片機仿真，軟件目前只適用匯編語言，不能用C語言編程；且模塊也僅有8051和8052兩種，單片機仿真技術方面還不是太理想，有待于版本進一步升級和提高。

?? 電子仿真軟件MultiSIM的元件庫中雖然收集了大量的常用電子元件，供讀者調用搭建電路進行虛擬仿真，但有些讀者有時用到的電子元件，MultiSIM的元件庫中沒有怎么辦？下面就這個話題談?wù)勛约旱囊恍┨幚矸椒?，或許對讀者有一些啟發。

?一、沒有“熱釋電人體紅外傳感器”怎么辦？?

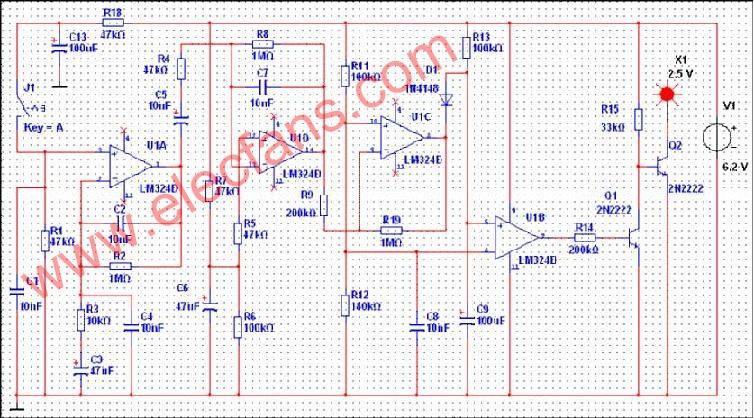

???? “熱釋電人體紅外傳感器”是一種新產品，電子仿真軟件MultiSIM的元件庫中沒有。我們知道“熱釋電人體紅外傳感器”是一種能接收人體發出的微弱紅外線，然后將它轉換成微弱電信號的一種器件。既然我們知道了它的工作機理，很簡單，我們可以用一個開關來代替它。將開關和電源連在一起，開關打開時表示電路沒有接收到信號；開關閉合一下隨即打開，表示電路已接收到人體走動的紅外線信號，并已轉換成電信號被接收，電路會動作，或控制的節能燈亮了，或控制的繼電器閉合了等。圖一是“熱釋電人體紅外感應節能燈”的虛擬仿真電路，讀者可以去試一下，開關J1閉合一下隨即打開，看紅色指示燈是否會亮一段時間，然后自動熄滅。在實際電路中，電路是控制交流燈泡的，這里采取了用紅色指示燈來代替的變通方法，一般來說只要虛擬仿真成功了，做成實物也就沒有大問題了(注：圖中電阻R19是為了仿真時紅色指示燈發光穩定添加的，實際電路可以不用；圖一是在Multisim10軟件下做的仿真，讀者完全可以在Multisim7或“漢化特殊版Multisim8.3.30”軟件下實現)。
?
圖1?

二、沒有“光敏電阻”怎么辦？?
????? 同樣地，電子仿真軟件MultiSIM的元件庫中也找不到光敏電阻。比如圖一的實際節能燈電路，要求天黑以后工作，白天不工作。這時在實際電路中就需要接上光敏電阻，光敏電阻接收到光照時，阻值降低，如MG45-13型光敏電阻亮阻≤5KΩ；相反，光敏電阻在黑暗中時，阻值升高，如MG45-13型光敏電阻暗阻≥5MΩ。既然知道了光敏電阻這一特性，我們就可以用兩個電阻來分別代替它進行電路虛擬仿真。在圖1的運放第9腳接一個5.1MΩ電阻到地，表示黑夜，接在此處的光敏電阻對原電路仿真沒有任何影響，即開關J1閉合一下隨即打開，紅色指示燈會亮一段時間，然后自動熄滅；將接在此處的電阻換成5.1KΩ，表示白天，則開關J1閉合后紅色指示燈始終不會亮。

三、如何對雙向晶閘管控制交流燈泡進行虛擬仿真？?

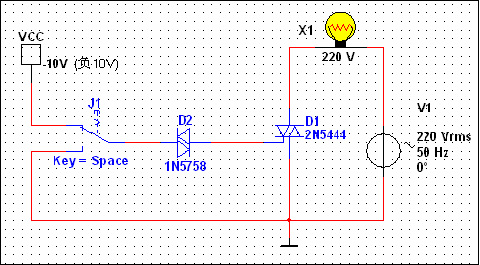

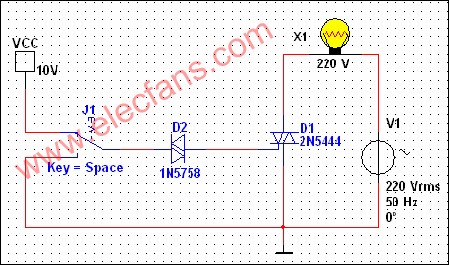

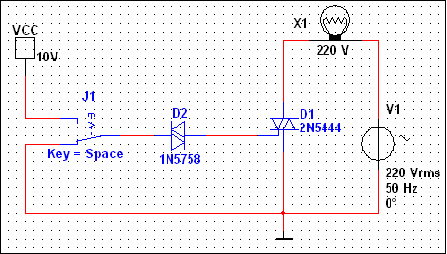

????? 上述節能燈電路實際應用時，是用雙向晶閘管來控制交流燈泡的亮和滅的，可以在電子仿真軟件中搭建如圖2所示虛擬仿真電路。先用“+10V”電源控制交流燈泡X1的發光如圖3所示；再用“–10V”電源控制交流燈泡X1的發光如圖4所示。以上虛擬仿真結果，實現了用雙向晶閘管來控制交流燈泡發光的實驗驗證。實際上，雙向二極管是受交流電的正、負半周電壓控制的，這里也可用正、負直流電壓來代替仿真，效果是一樣的。
?
圖2?
?
圖3
?
圖4

四、沒有“熱敏電阻”怎么辦？?

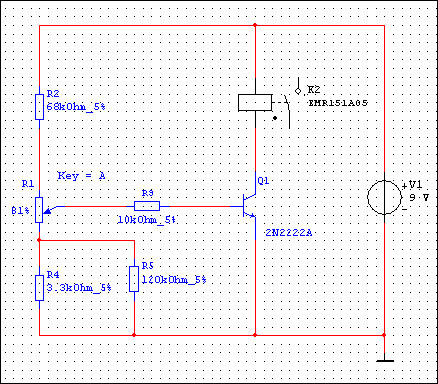

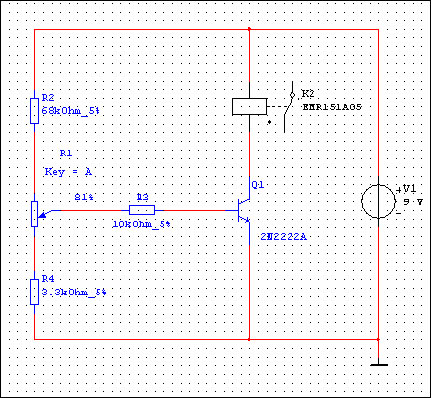

????? 同樣地，電子仿真軟件MultiSIM的元件庫中也找不到熱敏電阻。熱敏電阻特性和光敏電阻相似，有負溫度系數和正溫度系數之分，如圖5所示為一用負溫度系數電阻控制電路，圖中以普通電阻R4代替熱敏電阻，打開仿真開關，當溫度正常時，晶體管不工作，繼電器K2常閉觸點吸合，控制加熱器加熱；假設溫度升高，負溫度系數熱敏電阻阻值減小，我們?cè)儆靡粋€(gè)普通電阻R5并聯到電阻R4上，模擬負溫度系數熱敏電阻阻值減小，這時再打開仿真開關，繼電器K2常閉觸點分開如圖6所示，控制加熱器停止加熱(注：圖5和圖6是在Multisim7軟件下做的仿真)。
?
圖5
??
圖6

五、結束語?
????? 以上所列例子都說明了，在應用電子仿真軟件MultiSIM進行虛擬仿真時，有許多傳感器或新器件，只要知道了它們的電特性或在電路中的作用，完全可以靈活采用變通的辦法代替進行仿真，本來軟件就是進行虛擬實驗的，并不一定非要用真實元件不可，這樣可以大大地拓寬電子仿真軟件MultiSIM的應用范圍。再說用軟件仿真時不存在損壞和燒毀元件、儀器的問題，只要設計好了電路都可以試一試，仿真成功了就可以進行實際電路的組裝和調試，不成功再修改電路重新仿真。
