1．Ethernet簡介

IEEE 802標準給出了局域網（LAN）的標準化參考模型，它只對應于OSI參考模型中的數據鏈路層與物理層，并將數據鏈路層劃分為邏輯鏈路控制（LLC）子層與介質訪問控制（MAC）子層。 其中，IEEE 802.3標準定義了CSMA/CD總線介質訪問控制子層與物理層規范，這也就是Ethernet（以太網）局域網的標準。 構成Ethernet網絡連接的兩個要素是以太網卡（帶收發器）和傳輸介質（連接電纜）。

2．傳輸介質

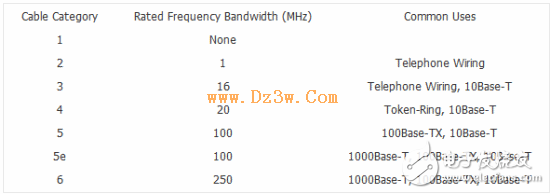

最常用的傳輸介質為雙絞線，又分為屏蔽雙絞線（shielded twisted pair， STP）和非屏蔽雙絞線（unshielded twisted pair， UTP）兩種。 根據傳輸特性，又可分為三類、五類、超五類和六類、七類等，如下表。

*更詳細資料可以參考［3］［6］或其他資源。 目前我們最常用的是五類非屏蔽雙絞線，由于信號在傳輸介質中的衰減，因此，五類非屏蔽雙絞線的長度不可超過100米。

3．RJ-45

EIA/TIA（Electronic Industries Association/Telecommunications Industry Association）指定非屏蔽雙絞線使用RJ-45接口（ISO8877）。 RJ（registered jack）是電話或計算機網絡設備等電信設備的標準物理接口。

上圖是RJ-45的插頭與插孔示意圖。 雙絞線中有4對導線，因此接口也相應的有1～8號引腳。 注意在討論接線順序以及與信號的對應關系時，總是以引腳標號為準，母口與公口相連接時，也總是使標號一一對應。

4．接線方法

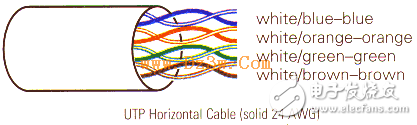

（1）雙絞線的示意圖如下：

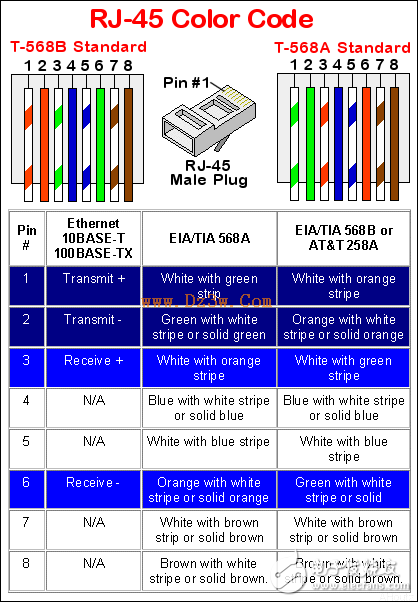

（2）雙絞線與水晶頭（RJ-45公口）的連接方法有兩種標準，一是T-568B（常用），二是T-568A，如下圖：

（3）平行線（Straight Through Cable）與交叉線（Crossover Cable）

由于存在以上兩種標準，一根雙絞線的兩頭都可以采取任一標準與RJ-45水晶頭進行連接，于是出現了平行線與交叉線的差別。 平行線是指雙絞線的兩頭采取同一標準（通常是T-568B）與水晶頭進行連接，內部不交叉的接線方法。 交叉線則是指雙絞線的兩頭采取不同標準（一端采用T-568B，另一端采用T-568A）與水晶頭進行連接，4對線在內部都要交叉（包括不使用的藍對和棕對），如下表：

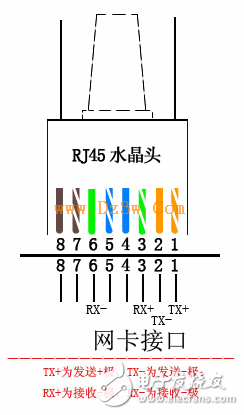

平行線與交叉線用于不同場合和不同通信設備的互連，關鍵是要通過雙絞線將互連的兩個設備的Transmit+與Receive+連通，Transmit－與Receive－連通，這樣兩個設備才能正常地進行網絡通信。 一般而言，平行線用于連接到Hub或Switch，交叉線則用于對等的兩個通信設備的直連，這是因?yàn)閷?duì)等的通信設備的接口定義通常采用同一標準，一個簡單的例子是，假設計算機以太網卡的Transmit和Receive信號與RJ-45引腳的對應關系如下：
