繼續創建元件庫

有兩個額外的原理圖符號可以加入進你的庫中。首先是壓縮（引腳/插座）。如果組裝需要，它可以嵌入進連接頭。其次是電纜和連接頭之間合理捆綁的電線。在大多數情況下，我們需要物料清單表，但這也有其他一些優點。首先，是壓縮方面的優勢。

(公/母)插針

與其他元器件不一樣的是，這個元器件不需要1:1的畫出它的形狀。相反，這個元器件只需要簡單的原理圖符號。

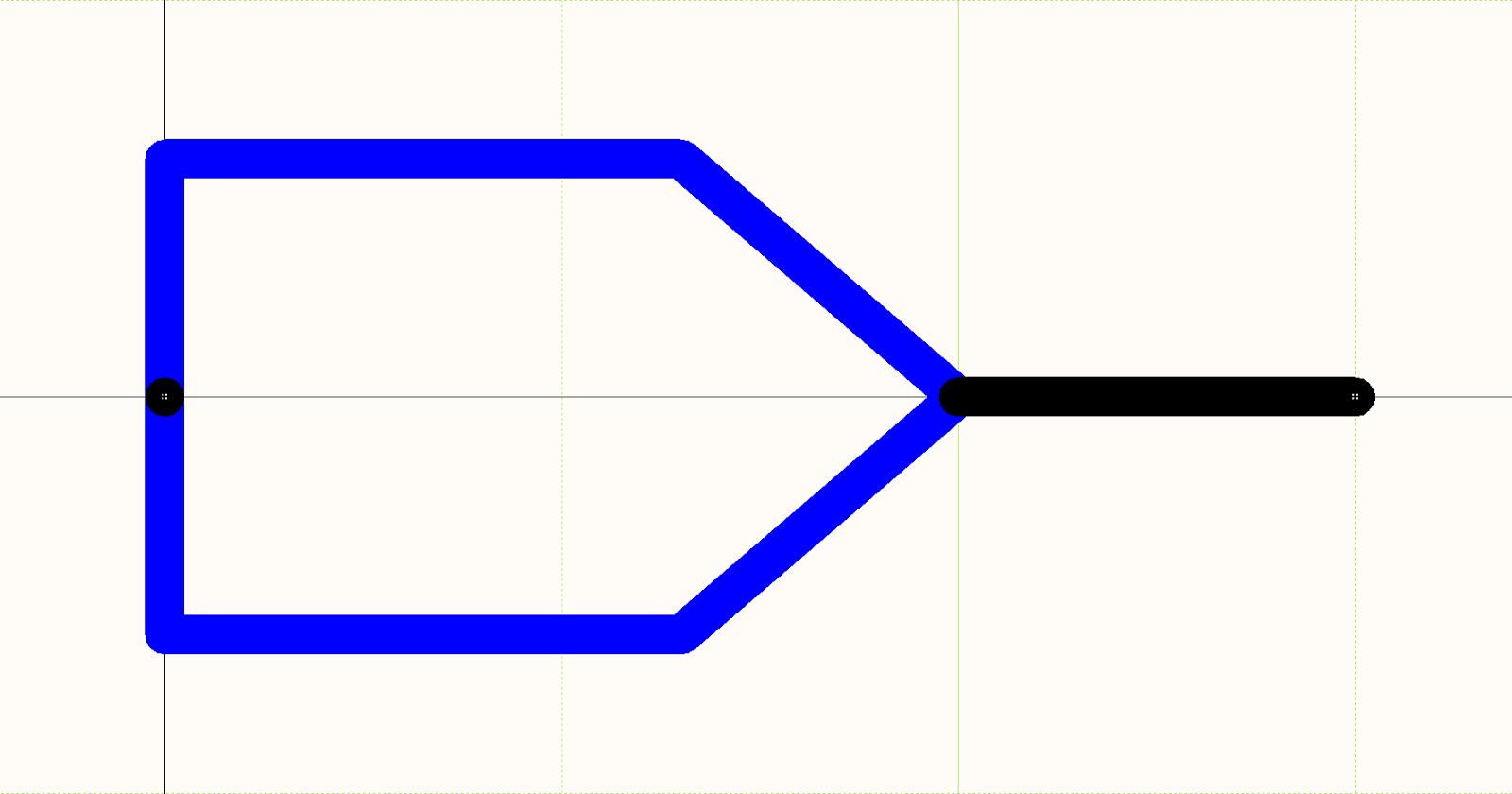

下圖1為公插針的原理圖符號：

圖1。公插針的原理圖符號?

請注意插座和引腳，在左邊有一個黑點，這其實這是Altium Designer原理圖引腳對象，只有將長度設置為零，才可以消除這黑點。在繪制原理圖時，我們會連線到符號的引腳邊緣，零長引腳會形成網表連接。

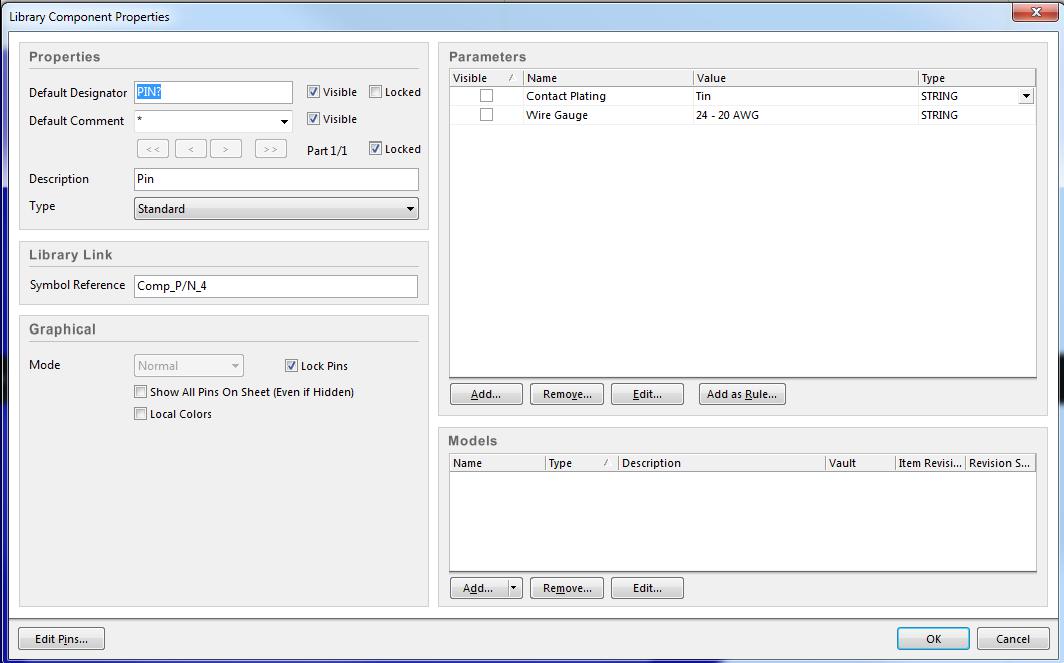

創建完插針的圖形屬性后，我們還要給它添加兩個重要參數，分別是“Contact Plating”和“Wire Gauge”?(參見?圖2?).

圖2。元件觸點電鍍和推薦導線等參數屬性

這些參數可以幫助我們標識出正確使用插針的建議。這樣，在后期我們可以使用物料清單或其它報告，來判別插針與連接器和電纜是否匹配。在執行裝配前，可以確保設計的正確性。有了這兩個參數，就可以輕松檢查電纜、插針和連接器是否匹配。使用這些參數，我們可以通過表格直接進行比較，甚至還可以使用自定義腳本作出電纜設計的規則檢查。在以后的博客，我們將進一步討論這方面內容。

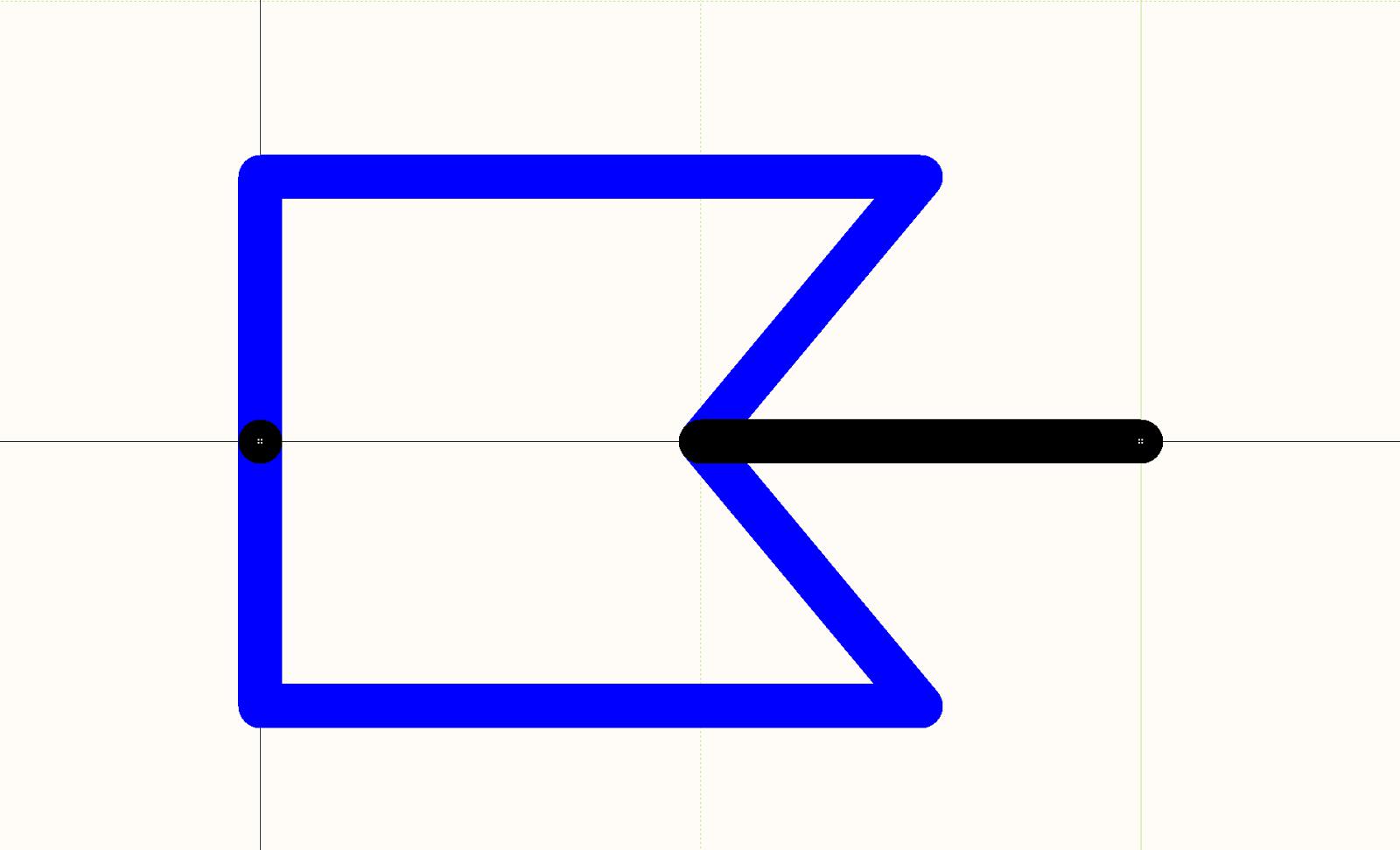

與公插針相比，母插針在圖形上有很大的差異，如圖4所示：

圖4：母插針的原理圖符號

在這個原理圖符號中，使用了相同的矩形，但是我們使用凹陷代表它是一個母插針，使用時會有公插針插在里面。

請注意，公/母插針原理圖符號的左邊都有一個黑點，這其實是Altium Designer原理圖的引腳，只有將它的長度設置為零。這樣做的原因是，在繪制原理圖時我們會連線到符號的邊緣，這樣零長度的引腳會幫助形成網絡連接。

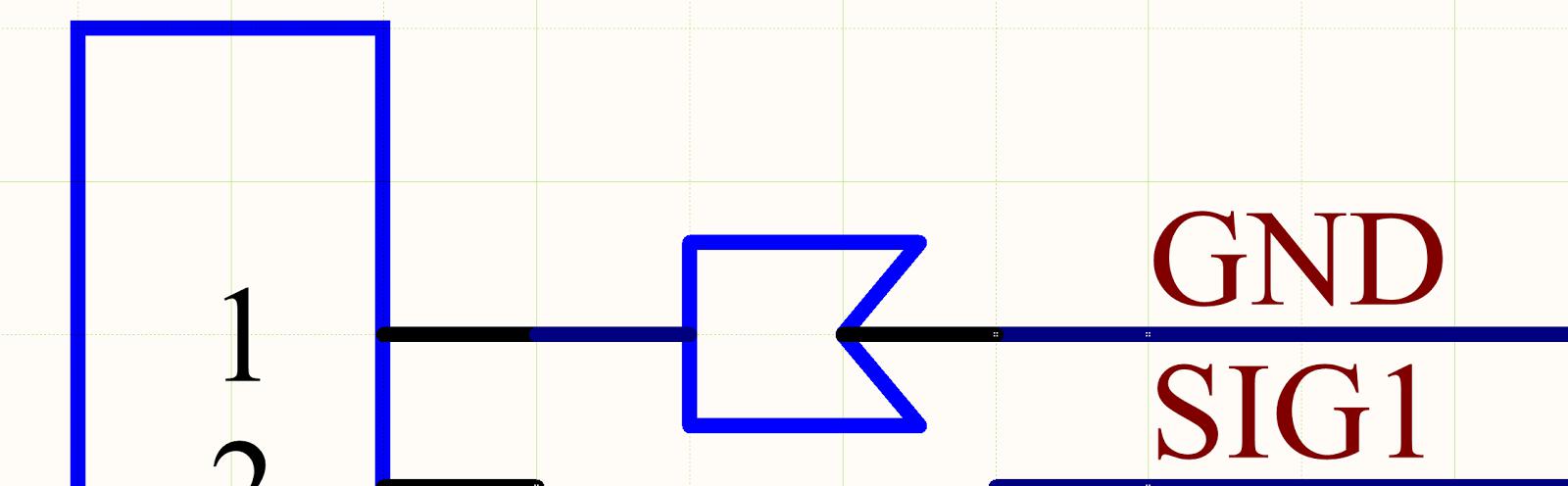

下面將展示如何在繪制原理圖時放置公/母插針：

圖5：?如何在原理圖中放置插針

如前所述，插針的一端鏈接在連接器上，而另一端鏈接在電纜的導線上?？梢园堰@個裝配過程的說明放在一個裝配注釋中。如何說明裝配過程，我們將在后面的博客中討論。下一個話題是熱縮套管，先讓我們看一下如何在原理圖繪制熱縮套管。

熱縮套管

如前所述， 熱縮套管是用于將電纜末端的導線捆綁在一起的。繪制這個元器件的符號將用到兩條Bezier曲線。下圖顯示了熱縮套管符號的頂部和底部兩個部分：

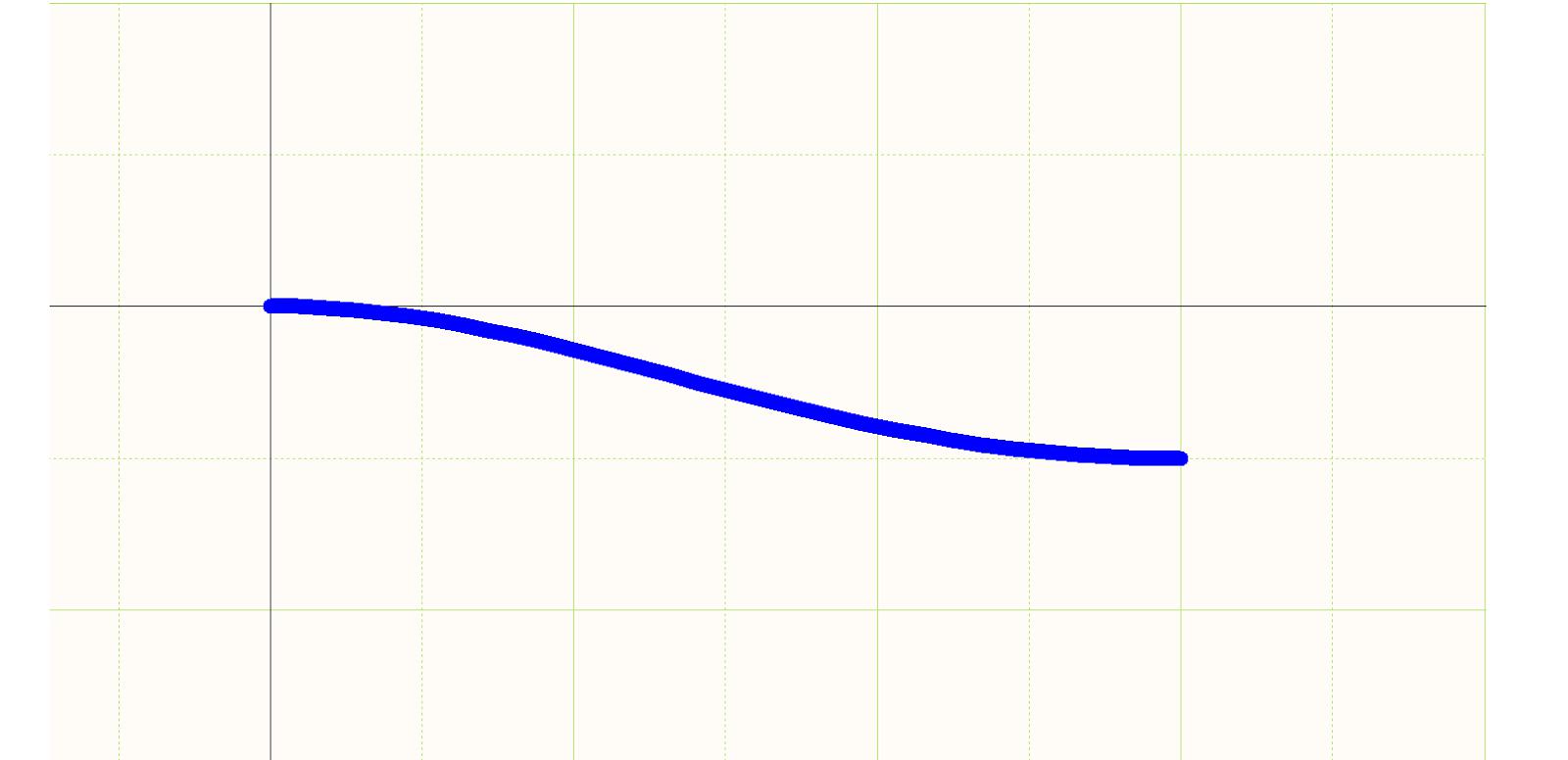

圖6：熱縮套管的頂部采用bezier曲線繪制。

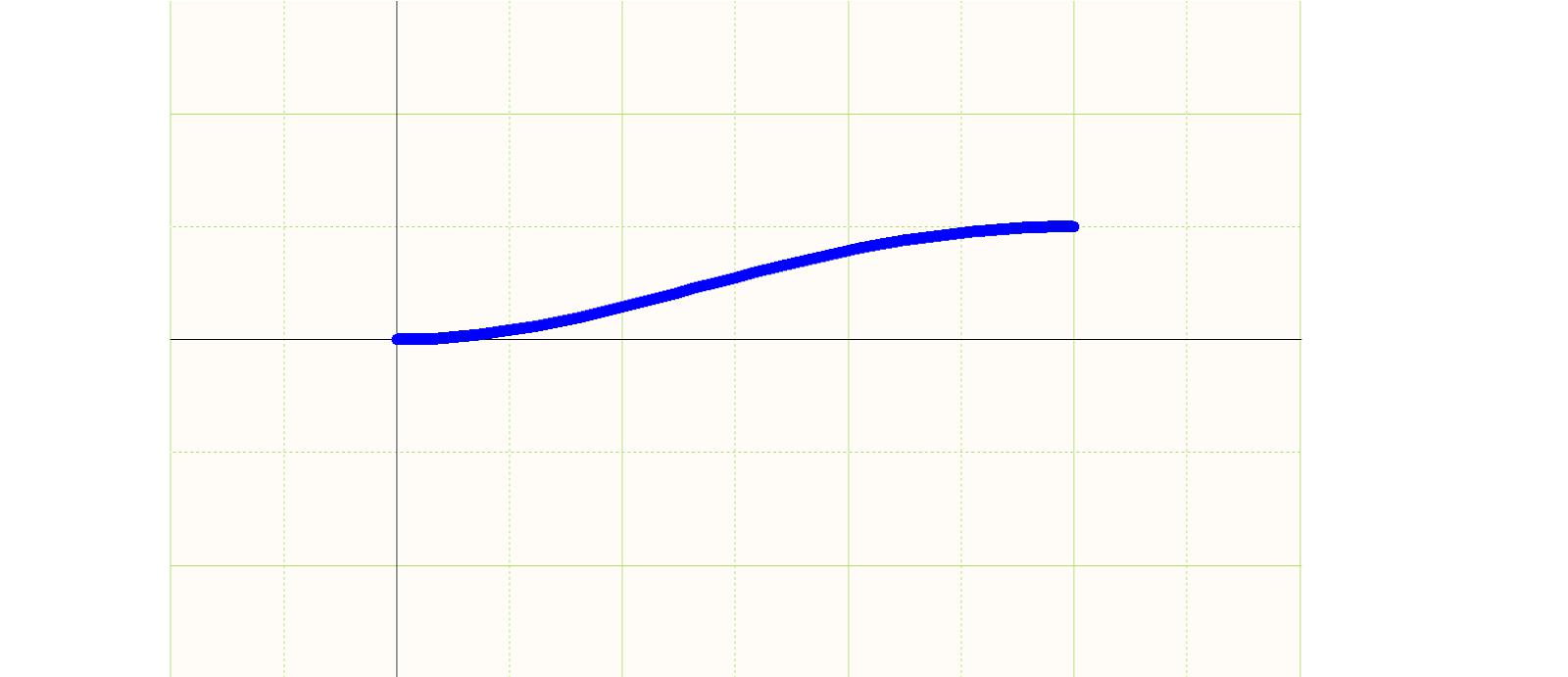

圖7：?熱縮套管的底部采用bezier曲線繪制。

正如你所看到的，使用bezier曲線來創建熱縮套管的頂、底部分，它們會被放置在機械制圖上，因為熱縮套管不是電氣元器件。這就意味著，它只是裝配圖中用到的器件。所以在創建熱縮管元器件時，你需要在型號下拉菜單中，將其型號從“標準”改變成“機械”。此外，與其它元器件一樣，它要出現在物料清單中。

我們把熱縮套管元器件做成多Part元器件，比如“頂”Part和“底”Part。我們可以在電纜繪圖中根據需要自由的選擇和匹配它們。圖8顯示了如何放置頂Part和底Part熱縮套管元器件。

圖8：?熱縮套管捆扎電纜末端導線的繪圖。

正如你所看到的，熱縮展示了成品包含電纜和連接頭間電線的樣子。

這就是電纜組裝部分。下期博客，我將討論如何組裝并制定完整的電纜繪圖。
