　　文中詳細介紹了電壓型有源箝位正激控制IC-LM5027的特點、引腳功能、工作原理及應用電路。LM5027包含了很多新技術特色，除基本的有源箝位正激電路的常規功能之外，還增加了三個輸出信號之間的埋單延遲調節，從而能更好地實現低EMI和高效率的功率變換。

　　LM5027脈寬調制器的主要特點有：電壓型控制，加入電壓前饋功能;內部105V的高壓啟動源;可調節的欠壓關鎖;兩種模式的過流保護方法;可調節的伏秒積限制;可調節的軟起動時間;可調節的同步整流器驅動的起動和停止;精準的0.5V過流比較器;電流檢測功能加入前沿消隱;可調的兩輸出之間的延遲時間，以達到ZVS開關。

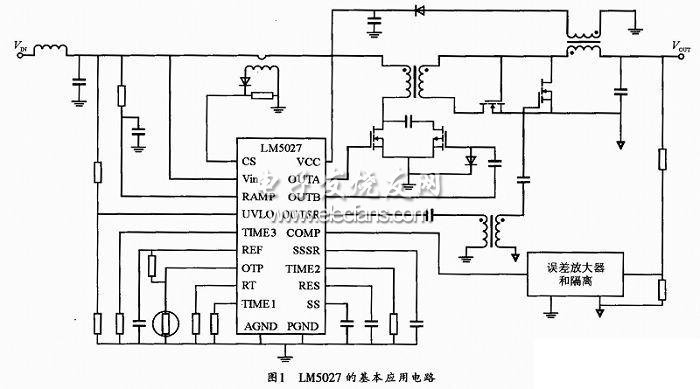

　　LM5027的基本應用電路如圖1所示。

?

　　1 引腳功能介紹

　　LM5027的20個引腳功能如下：

　　1 PIN VIN：高壓起動源輸入，輸入工作電壓范圍為13～90V，最大耐壓為105V，LM5007也可以從VCC直接給外偏置源。

　　2 PIN RAMP：電壓前饋調制端，外部從VIN接一RC電路，設置PWM斜波斜率，在每個周期結束時放電，如果此端電壓超過2.5V，即限制最大伏秒積到變壓器初級。

　　3 PIN TIME3：延遲調節，外部接一個電阻，設置主箝位輸出的重迭延遲，RTIME3電阻接于此端到AGND，設置OUTA關斷到OUTB開啟的脈沖延遲。

　　4 PIN TIME2：延遲調節2，外部接一支電阻設置OUTSR輸出的重迭延遲，RTIME2接于此端到AGND，設置OUTA關斷到OUTSR開啟的脈沖延遲。

　　5 PIN TIME1：延遲調節1，外部接一支電阻設置箝位輸出的重迭延遲，RTME1電阻接于此端到AGND，設置OUTB和OUTSR關斷到OUTA開啟之間的重迭延遲。

　　6 PIN AGND：IC的模擬地，直接接到PGND。

　　7 PIN RT：振蕩頻率設置及外同步輸入，通常內部放大器偏置在2V處，外部接一電阻到AGND，設置振蕩頻率，外部送入高于內部振蕩器頻率時即同步到外部頻率。

　　8 PIN COMP：接到脈沖寬度調制器處，外部反饋光耦，直接接在此端，經內部NPN電流鏡源入電流，PWM占空比在零輸入電流時最大，在1mA電流送入時占空比為0，電流鏡可以改善頻率響應.它減少了光耦中光電三極管的AC電壓。

　　9 PIN REF：輸出5V的基準電壓源，最大可供出10mA電流，外接0.1μF電容旁路去耦。

　　10 PIN OUTB：輸出驅動器，外部驅動箝位MOSFET(P型)的柵，源出漏入電流能力為1A。

　　11 PIN OUTA：輸出驅動器，外部驅動功率MOSFET (N型)的柵，源出漏入能力為2A。

　　12 PIN OUTSR：控制二次惻同步整流的MOSFET的柵，源出漏入電流能力為3A。

　　13 PIN VCC：IC起動穩壓器的輸出，即內部高壓起動源的輸出，起動時為9.5V，正常運行時為7.5V，如果外接輔助繞組整流的電壓要略高于此電壓，此時內部高壓起動源將關閉，以減小IC功耗。

　　15 PIN CS：電流檢測輸入端，在IC內作逐個周期式限流，如果CS端電壓超過500mV，IC輸出驅動將終止，進入逐個周期式限流模式，在CS端電壓降下后100ns主輸出OUTA開關變?yōu)楦唠娖?，消隱前沿。

　　16 PIN SS：軟起動輸入，內部一個20μA電流源給此端外部軟啟動電容充電，設置軟啟動速率。

　　17 PIN RES：重新啟動時段。如果逐個周期式限流電平在任何一個周期中達到，一個22μA電流源流進RES電容，如果RES電容電壓充電到1.0V，就開始打嗝模式，SS和SSSR電容即放電，控制器輸出終止RES電容上的電壓在4V和2V之間抖動八次，第八次之后SS端電容被釋放，開始正常的啟動順序。

　　18 PIN SSSR：同步整流器輸出的軟起動。一支外部電容和內部25μA電流源來設置同步整流器輸出(OUTSR)的軟起動斜波。

　　19 PIN OTP：過熱保護。OTP比較器用于過熱關斷保護，外部接一個NTC熱敏電阻分壓器來設置關斷溫度。OTP比較器閾值為1.25V。窗口當OTP端電壓超出閾值時，由內部電流源20μA流入外部電阻分壓器。

　　20 PIN UVLO：路線欠壓鎖定，外部從VIN處接一個電阻分壓器來設置關斷點及待機比較器的電平，VCC和REF兩個穩壓器在UVLO達到0.4V時關斷，而UVLO為2V時，SS端被釋放，器件重新工作。窗口由內部電流源(20μA)和外部分壓器電阻設置。
