感光板制板基本流程 - 全文

　　1.準備好你的電路圖：

　　第一次做不要把線畫的太細，最好就是用一點碎料板來做做，自己估計好感光時間。以下我用我以前的PCB來做實驗：

　　2.用你的打印機打印出來吧：

　　打印的圖紙一定要是你認為最漂亮的，如果用噴墨，請用貴點的薄的那種照片紙(當然不要象照片那么厚，呵呵)我的紙就是很薄的了。打印出來后仔細觀察，有時候有斷線。沒錯，只要你眼睛觀察的出的斷線，感光板就跟你照做不誤。即使有一點問題，都要重新印過。損失一張紙比損失一個板要來的好,另外，有人喜歡用半透明的硫酸紙，其實不好，硫酸紙主要的打印效果不好，墨水有時候?散開來，本來1MM的線就變成1.2MM，你就麻煩了。當然，如果你的線距是2-3MM這么寬，就沒問題。如果你有臺很貴的激光打印機。。。那上面的當我沒說過

　　3.感光板。

　　很多人問我價格，其實在廣州，9元就可以買到10*15CM的板了，很夠用了，我

　　現在做過的最大的板也就是10*15CM的，上面可以弄很多元件了，而且我現在開始用貼片了：)如果買質量好的就13元吧。一般做感光板是單面居多，也有雙面的賣，不過做雙面的要講點技術了：)

　　上面寫著感光需要8分鐘，如果象我一樣用白紙覆蓋感光的話，8分鐘你就中招了，人家寫的 8分鐘是對透明膠片的，我的白紙，3個8分鐘還差不多

　　4.準備感光設備。

　　這就是我的感光設備了，很普通，用高功率的曰光燈就可以了，不過，用曰光燈請選擇祖國品牌：佛山照明。

　　如果你資金充足，可以多買幾個，并排照，這樣成功率會比較高。如果你象我這么窮，只能買一個佛山照明，那感光過程中就要定時把燈移動一下，保證感光均勻。

　　做感光板還有有玻璃，用來壓著板和打印紙，玻璃我是從街上撿回來的，也可以買。買最厚的，越厚越好用。因?yàn)楹窬椭?，壓的就緊，也防止不小心碰了玻璃引起的移位?？傊?的。注意，不要用磨沙玻璃(臺下飛來香蕉~~你當我傻子啊??)

　　5.打底。

　　什么叫打底，先把你的PCB紙反面用透明膠貼好，把感光板的保護層去掉，再把PCB紙反面覆蓋著感光板的感光面，用透明膠粘好，這一步最好不要在強光下干，不過你也不用過急，生怕感光板是見光死的東西，其實，感光層笨的很呢：)

　　這一步?jīng)]有照片，呵呵，都說操作要快，難道還打閃光燈照相啊?你賠我板子啊~~~~

　　6.感光開始。

　　注意如果你的燈太小——象我的，最好勤點移動燈泡，讓其感光均勻。移動中不要碰動玻璃哦：)大約20分鐘就可以了，不怕感光過久，就怕過短罷了。

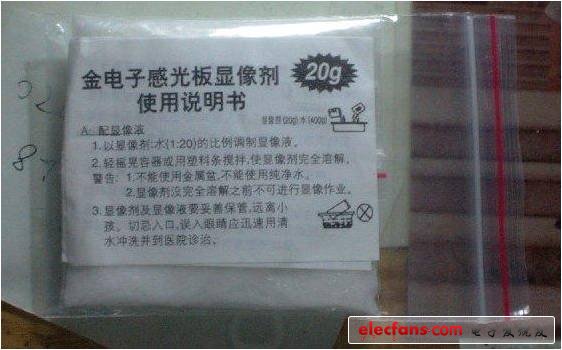

　　7.準備顯影粉

　　這個東西1元錢，開400ML的水，用于顯影，當感光板感光后，放在水中泡個1分鐘，線條就出來了。

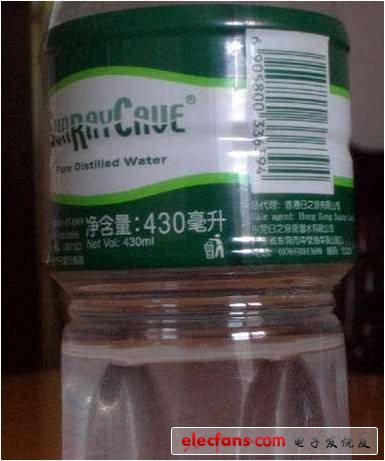

　　有人問我400ML水是多少，其實我也不知道，直到我發現這個。。。

　　注意為了節省，我一次就開了一包粉了，不過裝起來，用的時候倒一點，用過的顯影水千萬不要再用，即使是幾個小時以前用過的。

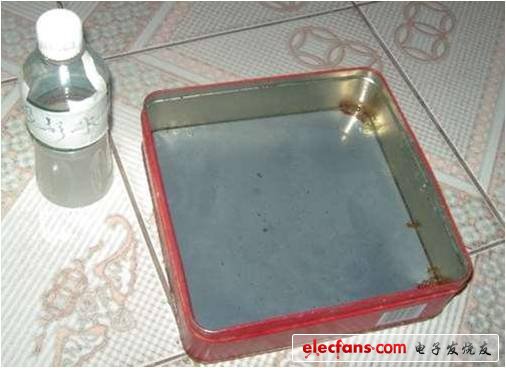

　　8.顯影設備。

　　月餅盒一個。?？斓街星锪?，別問我那里找容器。顯影過程中最好也不要在強光下進行。以前有個同學打開他的佛山照明來觀察這個偉大的顯影過程。。結 果。。。。。*—(—%

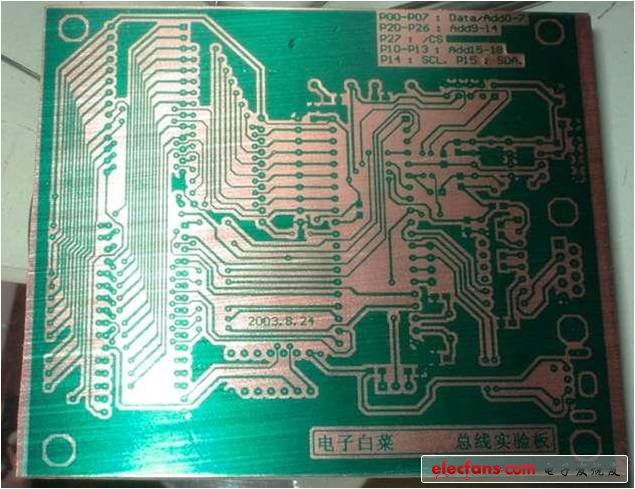

　　9.顯影過程是最激動人心的了，顯影成功，基本就代表成功。

　　顯影時不要太心急，如果有些線條沒有完全露出，或者說銅的部分沒有完全露出，請等多會。經驗告訴我：只要不是感光過度，你的板子在顯影水中泡半個小時是不會出問題的(雖然正確做法是泡1-2分鐘) 顯影后的板，明顯看到：改露的都露了，不該露的沒露(啊??我在說什么了??)
