新質生產力與新能源的時代交匯

最近，新質生產力是一個熱門詞，媒體頭條上也有它的身影，一方面是因?yàn)楫?dāng)前各種智能體人工智能、具身智能百花齊放：養龍蝦，一個人的公司等等，這背后有新質生產力的驅動功勞，另一方面，今年是十五五規劃開局之年，正值兩會召開。

而最近因?yàn)槟承﹪?guó)家地區局勢動蕩，導致國際原油價格上漲，新能源也被推上了熱搜。新能源與新質生產力并非兩個毫不相關體，而是有著深刻而緊密的關聯，新能源不僅是發展新質生產力的關鍵支撐，更是其核心組成部分和重要載體，這關系主要體現在技術驅動和產業融合等多方面上。以創新為驅動，以數字化智能化為手段，推動新能源行業從單純規模擴張向全要素生產率大幅度提升轉變；通過“高科技”突破能源轉換與存儲瓶頸；通過“高效能”優化資源配置解決消納難題，最終實現“高質量”的綠色低碳轉型。

但是，在這個過程中，新能源系統仍面臨一些挑戰性問題，如技術拼勁與協同難題、能源轉換效率，系統穩定性，智能監測需求等，其中電流監測同樣是深度融合的痛點，如果說電量監測解決的是“用了多少/發了多少”的計量與結算問題，那么電流監測解決的則是“系統是否安全、穩定、健康”的實時控制與保護問題。

如何在新質生產力框架下，實現新能源系統的高效、智能、可靠運行？

新能源系統的核心需求：精準電流監測

在新能源系統中，逆變器、充電樁和儲能變流器（PCS）是實現能量轉換與控制的核心設備。它們對電流監測的共同追求可以概括為三個詞：精準、快速、可靠。

高精度：從"大致了解"到"精細掌控"

高精度是實現精確能量管理、提升系統效率和保護電池的基礎。不同應用場景對精度的要求超過了1%。

儲能變流器 (PCS)：為了精確計算電池的剩余電量 (SOC) 和健康狀態(SOH)，要求電流監測精度優于1%，部分高端應用甚至需要0.3%或更高。

光伏逆變器：為了實現最大功率點跟蹤 (MPPT)，需要高精度地監測每路組串的輸入電流，以?xún)?yōu)化發電效率。

充電樁：精確計量充電電量需要高精度傳感器，磁通門技術的精度可達 0.05%甚至更高。

高性能電機驅動：如機器人關節，需要實現納米級運動控制，要求電流檢測的分辨率優于12位有效位數，精度可達0.01%。

快速響應：捕捉瞬態，保障安全

隨著碳化硅 (SiC) 和氮化鎵(GaN)等高速功率器件的普及，電流監測必須具備微秒級甚至更快的響應速度。

響應時間：在儲能和充電樁的過流保護中，要求響應時間通常小于3微秒 (μs) ；逆變器則需在5微秒(μs)內完成過流保護觸發 。

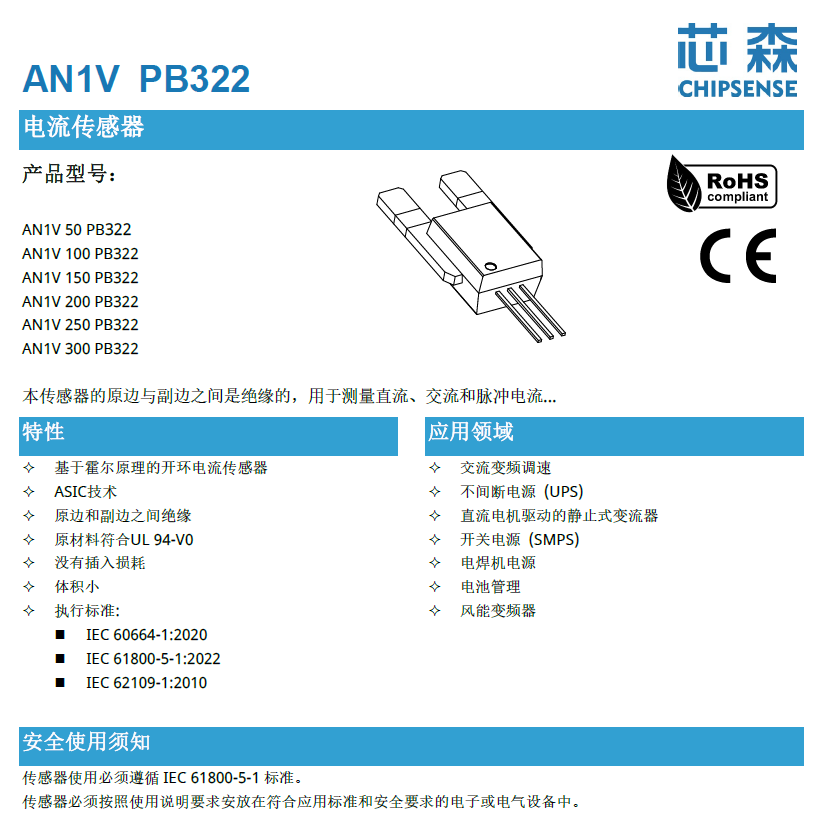

帶寬：為捕捉高頻開關過程中的瞬態信息，傳感器帶寬需要達到 100kHz 以上 。例如，芯森電子一款基于ASIC的霍爾傳感器AN1V系列帶寬可達250kHz，而專為SiC逆變器設計的傳感器帶寬甚至高達2MHz，以確保能捕捉到開關振鈴和過沖等關鍵瞬態特征。

抗干擾：在嘈雜環境中保持"清醒"

高電壓、大電流和高頻開關會產生強大的電磁干擾，電流監測方案必須能從中準確提取信號。

高共模抑制比 (CMRR)：這是衡量放大器抑制共模干擾能力的關鍵指標。高性能的電流檢測放大器。

高共模瞬態抗擾度 (CMTI)：為應對GaN器件產生的極高電壓變化率（壓擺率），隔離式調制器需要具備極高的CMTI。例如，CMTI 150V/ns，能有效避免高速瞬態導致的測量錯誤。

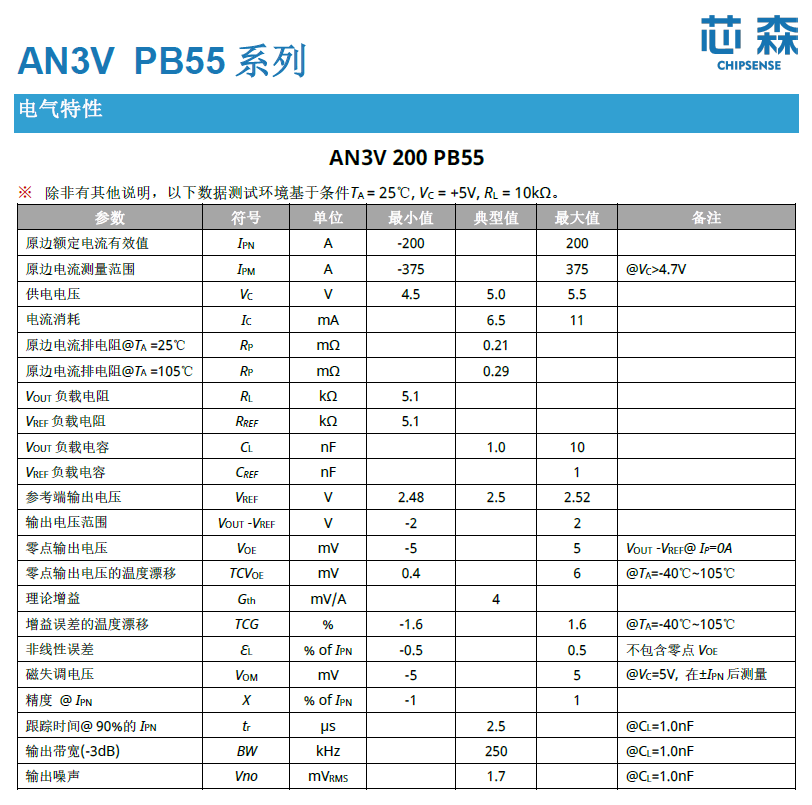

電氣隔離與耐壓：在800V高壓系統中，傳感器必須具備高隔離耐壓能力，確保低壓控制電路的安全。例如，芯森電子的AN3V系列傳感器，隔離耐壓高達4.3kVrms，瞬態耐壓可達8kV。

新能源系統的電流監測主流方案

新能源系統（光伏逆變器、儲能變流器PCS、充電樁等）目前主流的電流監測方案主要包括：分流器（Shunt）、霍爾效應傳感器（Hall Effect，含開環/閉環）、磁通門傳感器（Fluxgate）以及新興的TMR（隧道磁阻）傳感器。以下是各方案在新質生產力要求下的深層對比分析：

分流器

技術成熟，成本低，線性度好，高頻響應特性極佳，適合測量高頻紋波電流。劣勢也非常明顯，無電氣隔離，在高壓系統中應用風險大，需要配合復雜的隔離放大電路，存在功耗損耗和發熱，大電流下溫漂嚴重，影響精度。在新質生產力下，適合低壓側或?qū)Τ杀緲O度敏感的低頻場景。

霍爾效應傳感器

分兩種：開環霍爾和閉環霍爾。

開環霍爾電流傳感器，結構簡單、成本低、體積?。徊蛔阒幨蔷鹊汀仄?、易受到外部磁場干擾，帶寬有限。難以滿足新質生產力對“高精度控制”的核心需求，退居輔助監測或消費級充電樁。

閉環霍爾電流傳感器（磁平衡）通過補償線圈抵消磁場，因此精度高，線性度好，響應快，是目前工業級逆變器和中端PCS的主流選擇，是當前新能源系統的中堅力量。不足之處是在極小電流精度下降，且存在零點漂移，極端電磁環境下仍有可能受到干擾。

磁通門傳感器

磁通門傳感器是一種基于高導磁材料鐵芯在交變磁場中非線性磁化特性的高精度弱磁場測量裝置，精度極高（可達0.01%級），溫漂也極低（ppm級），抗外界磁干擾能力極強，零電流輸出穩定。完美解決直流分量檢測難題。

不足之處是，結構復雜，成本高，體積較大，電路設計難度大。所以一般定位在高端儲能PCS、虛擬電廠關口計量、精密科研及軍工領域等，但隨著國產技術突破，成本正在下降，是解決新質生產力的“高精度、高穩定”痛點的關鍵方案，代表了行業向高質量發展轉型的方向。

TMR (隧道磁阻)傳感器

TMR傳感器是一種基于量子隧穿效應的高靈敏度磁場傳感裝置，具有高分辨率、超高帶寬（MHz級）、低功耗和體積小等特點，但由于是新技術，供應鏈不夠成熟，而且需要解決磁飽和和屏蔽問題，在新質生產力下，有望成為下一代高頻SiC/GaN逆變器、超快充樁的理想選擇，其高帶寬特性完美匹配第三代半導體器件的開關速度。

應用場景深度解析：霍爾傳感器如何賦能新能源？

如上所述，霍爾傳感器憑借其非接觸測量、電氣隔離、寬頻帶響應的獨特優勢，在新能源汽車、光伏儲能、智能充電樁等場景有著非常廣泛的應用。

新能源汽車：三電系統的“神經中樞”

一輛高端新能源汽車車型中通常部署15-20個霍爾電流傳感器，它們構成了電池、電機、電控系統的感知基石。

電池管理系統（BMS）

新能源汽車的動力電池電壓高達400-800V甚至更高，且充放電電流波動劇烈，傳統分流器存在發熱損耗大、無隔離等高風險問題?；魻杺鞲衅魈峁?kV-6kV的電氣隔離，徹底切斷高壓電池包與低壓控制單元的直接連接，防止高壓竄入燒毀車機或危及人員安全。同時利用閉環霍爾技術，在微安級漏電流檢測（絕緣監測）到千安級峰值電流（急加速/快充）的全量程內保持高線性度，精準計算SOC（剩余電量）和SOH（健康狀態），消除里程焦慮。無感測電阻發熱，降低了電池包內的熱源干擾，有助于延長電池壽命。

電機驅動控制（MCU）

永磁同步電機（PMSM）依賴矢量控制（FOC），需要實時獲取三相電流的瞬時值和相位，對響應速度和精度要求極高。

利用霍爾傳感器特性，如高帶寬，可達100kHz-250kHz，能完美捕捉PWM載波下的電流波形，確保FOC算法實時解算出精準的轉矩和磁場分量。

高精度的電流反饋使得電機控制在任何轉速下都能保持在最高效區間，直接提升整車?yán)m(xù)航里程（約貢獻3%-5%的能效優化）。

抗振動與小型化：相比bulky的互感器，貼片式或模塊化霍爾傳感器更耐車輛振動，且體積小巧，便于在緊湊的電驅系統中布局。

車載充電機（OBC）與直流變換器（DC-DC）

在雙向充放電（V2L/V2G）場景中，霍爾傳感器實時監測輸入輸出電流，實現功率因數校正（PFC）的精準控制，確保電網側電流正弦化，減少諧波污染。

光伏逆變器：綠色電能的“整形師”

光伏逆變器的核心任務是將不穩定的直流電轉換為高質量的正弦交流電并網，霍爾電流傳感器在此過程中發揮重要作用。

MPPT（最大功率點跟蹤）優化

實時監測光伏陣列的直流輸入電流。結合電壓數據，控制器能以微秒級速度調整工作點，確保在云層遮擋等光照突變情況下，依然鎖定最大輸出功率，提升發電量1%-3%。

并網電能質量控制

監測交流輸出側的三相電流。諧波抑制：高精度霍爾傳感器能檢測到高次諧波電流，反饋給DSP進行主動濾波，確保并網電流THD（總諧波失真）<3%，滿足嚴苛的電網標準。

防孤島保護：當電網斷電時，通過電流突變快速識別孤島效應，毫秒級切斷并網開關，保障檢修人員安全。

儲能系統（ESS）：能源調節的“穩定錨”

越來越多的儲能從“配建”轉向“獨立運營”，對充放電控制的精度和安全性要求達到了前所未有的高度。

PCS（儲能變流器）雙向精準控制

儲能需要在充電（整流）和放電（逆變）模式間無縫切換，且需參與電網調頻（一次調頻響應時間<200ms）。

霍爾賦能：

零漂移特性：采用磁平衡式（閉環）霍爾傳感器，在全溫度范圍（-40℃~+85℃）內保持極低的零點漂移，防止長期運行后出現直流分量注入電網，導致變壓器偏磁飽和。

快速功率響應：高帶寬特性支持PCS在電網頻率波動時，瞬間調整充放電電流，提供慣量支撐，成為新型電力系統的“穩定器”。

簇級與Pack級精細化管理

應用：在大型儲能電站中，每個電池簇甚至電池包都配置霍爾傳感器。

價值：實時監測各支路電流一致性，及時發現“短板”電芯，防止過充過放引發的熱失控，將系統循環壽命提升20%以上。

智能充電樁：控制與安全的基石

通常充電樁中，計量靠的分流器或集成芯片，而控制和保護作用的則是霍爾傳感器，各司其職，精工合作?；魻杺鞲衅髟谥悄艹潆姌吨械淖饔茫?/p>

功率模塊的閉環控制（核心應用）

在每個整流模塊（AC/DC）和DC/DC變換器的輸入輸出端部署霍爾傳感器，為控制芯片（DSP/MCU）提供實時的電流反饋，用于實現PFC（功率因數校正）、恒流/恒壓充電控制以及均流控制（多模塊并聯時）。這里不需要0.2%的計量精度，但需要極快的響應速度（微秒級）和良好的線性度，以便控制系統快速調節PWM占空比?；魻杺鞲衅鞯膸捄透綦x特性在此處完美匹配。

安全保護（過流/短路檢測）

在直流輸出母排、電池連接端部署霍爾傳感器。實時監測電流，一旦檢測到過載、短路或異常尖峰電流（如電池反接、絕緣故障），在微秒級內觸發硬件保護電路切斷接觸器或封鎖 PWM，防止設備爆炸或電池?fù)p壞。

漏電監測與絕緣檢測

位置：直流側正負母排匯總處（使用零磁通或高靈敏度霍爾傳感器）。

作用：檢測正負極電流之和（即漏電流）。當漏電流超過閾值（如 30mA-100mA），立即停機報警，防止人員觸電。這是直流充電樁強制的安全標準（GB/T 18487.1）。

輔助監控與運維

作用：用于后臺監控系統顯示實時充電電流曲線、統計設備負載率等，這些數據用于運維分析，而非計費。

風險預警：霍爾傳感器并非“萬能”。實際應用中需關注：

溫度漂移：高低溫環境下的補償設計。

EMC防護：強電磁干擾場景下的屏蔽措施。

校準維護：定期校準確保長期精度。

結語

在新質生產力的浪潮中，新能源行業的競爭不再是“誰裝得更多”，而是“誰用得更好”。電流傳感器，作為能源系統的“智能感知器”，特別是霍爾電流傳感器，以其高精度、快速響應、非接觸式等優勢，助力新能源從“規模增長”邁向“質量效益”。未來，隨著智能化、綠色化的深入，這一小小的傳感器，或?qū)⒊蔀橥苿?dòng)能源革命的“隱形巨人”。
