在建筑施工現場，塔吊作為最高的金屬構件，極易成為雷擊目標。很多電工同行常誤以為只要把塔吊基礎鋼筋接上就算完事，實際上這里頭的門道不少。結合JGJ/T46-2024《施工現場臨時用電安全技術標準》和GB 50057相關規范，我整理了一套實操性較強的防雷方案。

一、地凱科技塔吊防雷接地系統的核心要點

塔吊防雷不能靠“大概齊”，必須按三類防雷建筑物的標準來執行。

接閃器可以省，但前提是塔吊結構要可靠。 規范允許塔吊不另設避雷針，因?yàn)樗肀旧砭褪墙饘俳Y(jié)構，只要塔頂是金屬材質且壁厚夠，就能直接充當接閃器。不過現場得注意：如果塔吊后期裝了爬升架、廣告牌之類的非金屬附件，那就得補一根1到2米長的接閃器上去。

引下線利用塔身鋼結構是最省事的辦法。 塔吊的標準節都是螺栓連接，但麻煩在于連接處容易生銹。我跑現場時見過不少塔吊，標準節之間的螺栓銹得跟焊死似的，電氣導通卻很差。規范要求必須保證電氣連接可靠，實際操作中，每個連接節點都得用扁鋼或銅編織帶跨接一下，確保雷電流能順暢往下走。

接地極不能只靠基礎混凝土。 很多工地圖省事，直接把塔吊基礎的鋼筋網當?shù)貥O用。這做法不完全靠譜——混凝土的導電性受含水量影響太大，干透了就成絕緣體。規范要求沖擊接地電阻不得大于30Ω，但如果是防雷接地和電氣保護接地共用，就得按4Ω來卡。最穩妥的做法是：在塔吊基礎四周埋設一組垂直接地極，用40×4熱鍍鋅扁鋼連成閉合環，再與塔吊底座焊接。接地極深度不小于2.5米，間距不小于5米，這是老電工的常規做法。

PE線重復接地是容易忽視的細節。 塔吊上不光有防雷接地，還有電氣設備的保護接地。規范明確說了，這兩者可以共用接地體，但接地電阻必須按更嚴格的重復接地要求來，也就是不大于10Ω，如果跟防雷共用則取最小值4Ω。

工地塔吊防雷接地,建筑物浪涌保護器

工地塔吊防雷接地,建筑物浪涌保護器

工地塔吊防雷接地,建筑物浪涌保護器

二、地凱科技浪涌保護器的三級防護部署

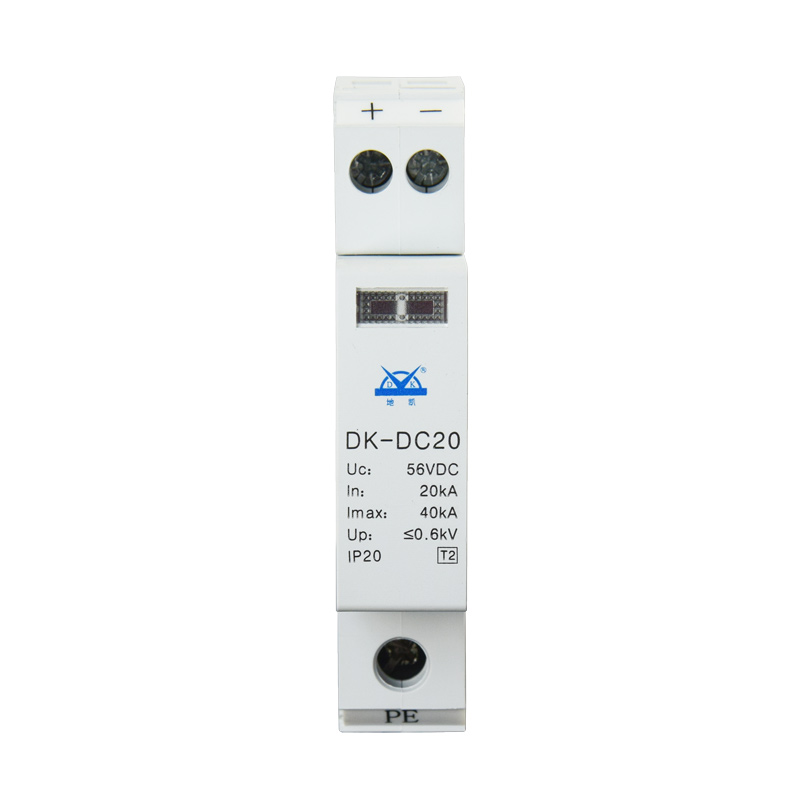

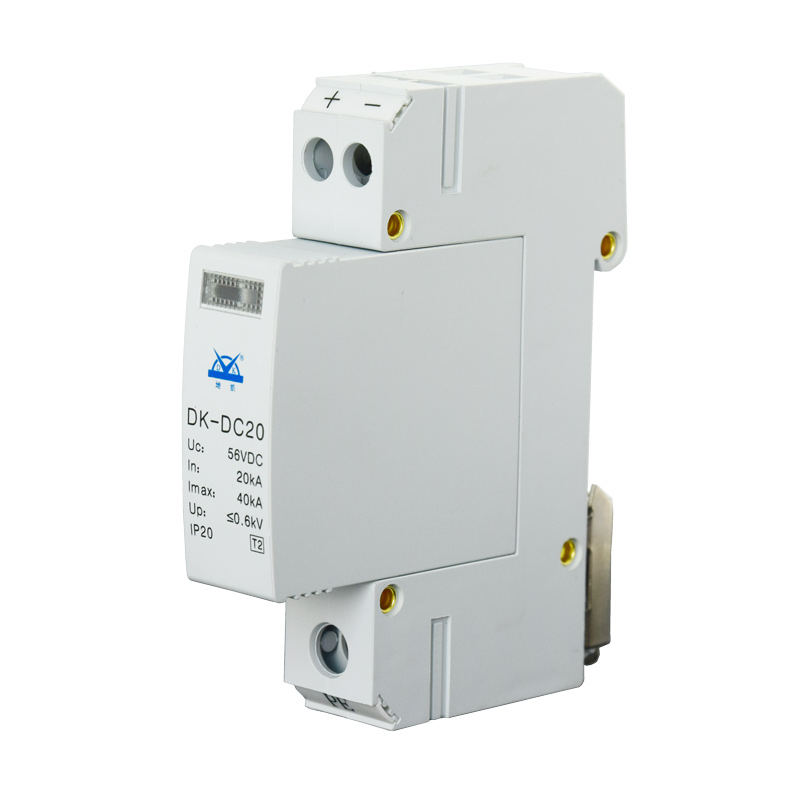

塔吊的電氣系統比普通設備敏感——變頻器、PLC控制器、限位開關，這些東西扛不住雷擊浪涌。浪涌保護器（SPD）的設置原則是“分級保護、逐級泄放”。

第一級：總配電箱進線處。 這一級對付的是直擊雷或鄰近雷擊產生的大能量浪涌。選用Type 1試驗的SPD，波形10/350μs，沖擊電流Iimp不小于12.5kA，電壓保護水平Up控制在2.5kV以內。安裝在塔吊專用開關箱的總進線端，接地線越短越好，控制在0.5米以內。這里得注意：SPD前端必須配后備保護器（SCB或熔斷器），額定電流按SPD說明書的匹配值來，防止SPD失效時短路起火。

第二級：塔吊控制柜內。 塔吊的操作室控制柜、變頻器柜屬于分配電層級，裝設Type 2試驗的SPD，波形8/20μs，標稱放電電流In不小于20kA，最大放電電流Imax不低于40kA，Up不大于1.5kV。這級SPD負責吸收第一級殘留下來的浪涌，以及塔吊內部操作過電壓。

第三級：精密設備前端。 塔吊的PLC控制器、重量限制器、高度限位器等核心傳感器，最好在設備電源入口再加一級精細保護。選用Type 3試驗的SPD，Up不超過1.0kV，響應時間在納秒級。有些塔吊的傳感器信號線（比如4-20mA、RS485）也得用信號SPD保護，這點在工控系統里容易漏掉。

接線有講究。 TN-S系統里，SPD采用4P結構，相線、中性線、PE線都得接上。接地線截面積不小于16mm2銅線，而且必須“短、直”，轉彎半徑別小于20厘米，否則引線電感會讓殘壓飆升。

三、地凱科技接地系統的配合與檢測

防雷接地的靈魂在于等電位。塔吊的金屬結構、電氣設備外殼、SPD接地端、電纜金屬護層，都得連到同一個接地體上。我見過一個工地，塔吊防雷接地做了一套，電氣保護接地又單獨做了一套，結果兩套地之間有電位差，打雷時設備照樣燒。

接地電阻值要分情況。 單獨做防雷接地時，沖擊接地電阻不大于30Ω就夠了。但實際操作中，幾乎沒有工地會單獨給塔吊做一套接地，都是和電氣保護接地共用，那就得按4Ω來卡。測量時要注意：用接地電阻測試儀，連續三個晴天之后測，數據才靠譜。測試前把斷接卡松開，測完再接回去。

每年雷雨季前必須查一遍。 重點看幾個地方：塔身各節之間的跨接線有沒有銹斷、接地極引出扁鐵有沒有被挖斷、SPD的狀態指示窗是不是綠色（變紅說明已經廢了）、后備保護器有沒有跳閘。

塔吊防雷不是搭積木，得把接閃、引下、接地、浪涌保護這四塊串起來，哪塊短了板都白搭。記住幾個硬指標：接地電阻不大于4Ω、SPD逐級匹配、引下線保持導通。干現場電氣這一行，最怕的就是“差不多就行”——雷打下來的時候，可不會跟你講差不多。
