一、行業痛點

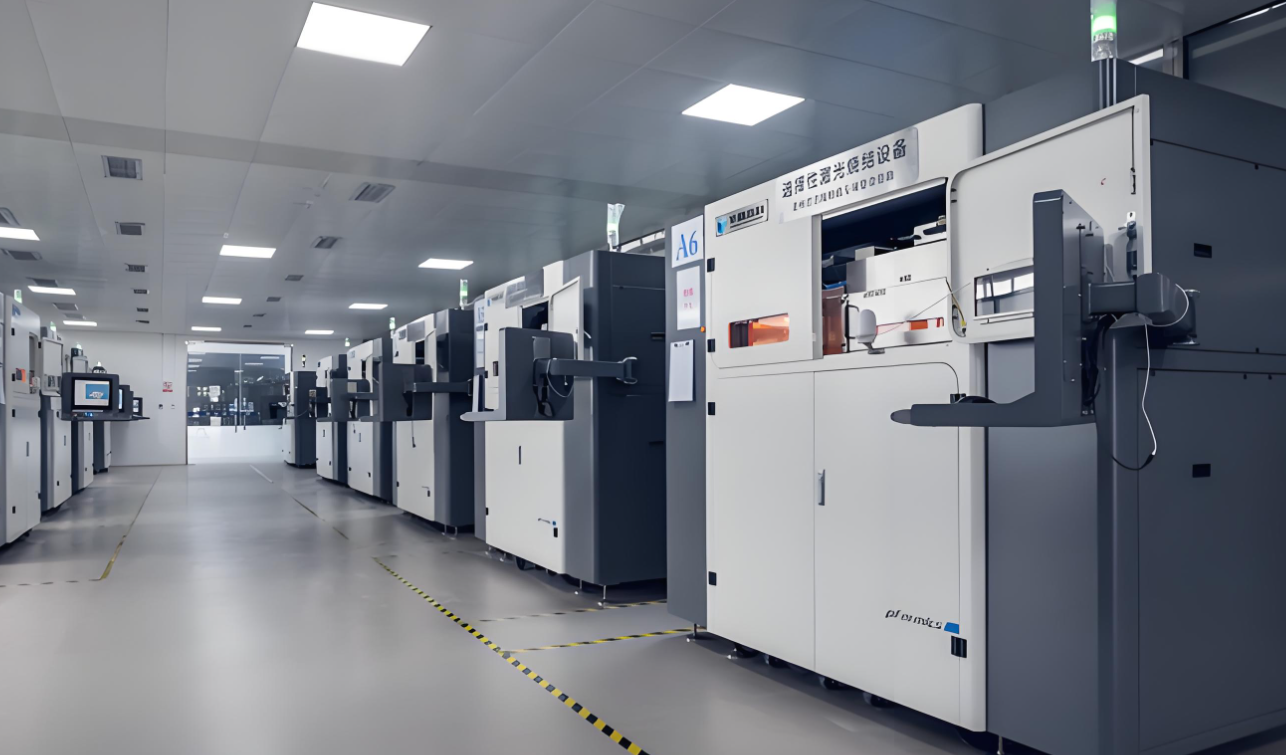

在 3D 打?。ㄔ霾闹圃欤┥a(chǎn)線上，西門子 S7-300 系列 PLC 長期作為核心控制單元，負責打印原料上料、成型打印、后處理打磨、成品檢測等全流程的邏輯控制與工序聯動，但其原生僅配備 9 針 MPI/DP 口，無以太網通訊能力，且無標準化 485 拓展接口，在產線智能化升級過程中暴露出諸多問題：

1.無法與后期新增的 S7-1500 PLC 實現高速數據交互，打印參數校準、成型溫度監測、成品精度檢測等工序的核心數據無法實時同步，產線節拍受限于低速通訊，影響 3D 打印的成型效率與精度一致性；

2.上位機只能通過 CP5612 卡走 MPI 協議進行數據采集，通訊速率僅 187.5kbit/s，產線全天的打印工藝參數、設備運行數據備份耗時超 60 分鐘，產品工藝追溯與設備故障溯源效率低下；

二、解決方案

遠創智控推出的 MPI-ETH-YC02 Plus 以太網通訊處理器，以 0 改動、0 編程、0 停機的三零核心優勢，精準解決 3D 打?。ㄔ霾闹圃欤┊a(chǎn)線的通訊與設備拓展痛點。該模塊可直接將 S7-300 的 9 針 MPI/DP 口轉換為標準 10/100M 以太網口，同時集成標準 485 通訊拓展口，支持 Modbus-RTU 協議，可直接對接產線各類 485 接口外設，還保留 DB9 母口適配原有西門子觸摸屏，實現產線 “一網到底 + 485 外設無縫接入” 的通訊架構，打通 S7-300、S7-1500、上位機、現場 HMI 與 485 智能設備的高速數據通道。

三、硬件清單

·主控制器 1：西門子 S7-300CPU（負責 3D 打印產線總工序邏輯控制與多設備聯動）

·主控制器 2：西門子 S7-1500 CPU（負責打印成型精準控制、成品三維檢測等細分工序閉環控制）

·以太網模塊：遠創智控 MPI-ETH-YC02 Plus 以太網通訊模塊（帶 485 拓展接口）

·交換機：赫斯曼 OCTOPUS8M-POE 工業交換機

·觸摸屏 1：西門子 KTP700 Basic，6AV2123-2GB03-0AX0（原料上料與送料工序，連接模塊 DB9 母口）

·觸摸屏 2：西門子 KTP900，6AV2123-2JB03-0AX0（3D 成型打印工序，通過以太網直連交換機）

·觸摸屏 3：西門子 TP1200 Comfort，6AV2124-0MC01-0AX0（后處理與成品檢測工序，以太網組網接入）

·485 接口設備：溫濕度傳感器（車間環境監測）、料位檢測儀（打印原料倉監測）、伺服送料器（原料精準輸送）、壓力變送器（打印平臺壓力監測）

·上位機：研華工控機 IPC-610L，WINCC V7.5+KepWareOPC6.9（產線數據采集、監控、歸檔與 485 設備參數遠程調控）

·網絡拓?fù)洌汗I(yè)環網 + RSTP 冗余協議，千兆匯聚層組網，保障以太網通訊穩定性；485 總線采用手拉手布線方式，適配 Modbus-RTU 協議，保障外設數據傳輸可靠

四、安裝與接線

1.產線停機斷電 5 分鐘后，將 MPI-ETH-YC02 Plus 以太網通訊模塊的 DB9精準插入 S7-300PLC 的 MPI/DP 口，旋緊固定螺釘，防止設備運行震動導致接觸不良；

2.采用屏蔽超五類工業網線，將模塊的 RJ45 以太網口連接至赫斯曼 OCTOPUS8M-POE 交換機的千兆端口，做好網線屏蔽接地處理，避免 3D 打印設備電磁干擾影響通訊；

3.西門子 KTP700 Basic 觸摸屏通過 Profibus 專用電纜連接至模塊的 DB9 母口，實現上料工序的本地控制；其余西門子 KTP900、TP1200 Comfort 觸摸屏通過以太網口直連工業交換機，組成分布式 HMI 控制網絡；

4.S7-1500 PLC 自帶的以太網口直接接入工業交換機，與 S7-300PLC 形成以太網高速通訊鏈路，實現打印工藝參數與檢測數據的實時交互；

5.將產線溫濕度傳感器、料位檢測儀等 485 接口設備，通過屏蔽雙絞線手拉手連接至 MPI-ETH-YC02 Plus 模塊的 485 拓展口，做好總線終端電阻匹配（120Ω），防止信號反射；

6.研華工控機配置雙網卡，一網卡接入產線內部監控環網，負責 PLC、HMI 與 485 設備的數據采集和參數調控，另一網卡接入工廠 MES 系統，實現 3D 打印產線生產數據、工藝參數與企業管理系統的安全隔離傳輸。

五、參數配置

步驟一：MPI-ETH-YC02 Plus 以太網通訊處理器側

·撥碼開關 SW1 按產線通訊需求設置：1-ON、2-ON、3-OFF，匹配 S7-300PLC 的 MPI 通訊波特率，同時撥碼開啟 485 通訊功能，設置波特率 9600bps、數據位 8、停止位 1、無校驗，適配 Modbus-RTU 協議標準；

·打開 NetDeviceV3.4 軟件，搜索并匹配以太網模塊，設置模塊固定 IP：192.168.3.30，子網掩碼 255.255.255.0，網關 192.168.3.1，與產線網絡段匹配；

·在 “S7-TCP 設置” 界面，配置本地 TSAP 為 05.02，遠程 TSAP 為 05.00，對應 S7-300CPU417 的槽號 2，保障 S7-TCP 協議通訊匹配；

步驟二：S7-1500 側

·在 TIAPortal V17 編程軟件中，對 S7-1500 CPU 進行參數配置，激活 “允許 PUT/GET” 功能，設置 CPU 固定 IP：192.168.3.20；

·進入 “設備與網絡” 配置界面，添加新的 S7-TCP 連接，伙伴類型選擇 “未指定”，本地 TSAP 設置為 05.00，遠程 TSAP 設置為 05.02，與以太網模塊參數精準匹配；

·調用 TSEND/TRCV 指令塊，編寫通訊程序，使能 S7-1500 與 MPI-ETH-YC02 Plus 模塊的 13 字節循環數據交換，保障 3D 打印核心工藝參數的實時同步，滿足成型精度控制要求；

·配置 HMI 畫面刷新周期為 200ms，適配 3D 打印高速生產的實時監控需求，實現打印參數、設備狀態、485 外設采集數據的即時顯示；歷史數據歸檔頻率設置為 1Hz，保障打印工藝參數、設備運行數據、環境監測數據的精準追溯，為工藝優化提供數據支撐。

六、結束語

借助遠創智控MPI-ETH-YC02 Plus 以太網通訊處理器，3D 打?。ㄔ霾闹圃欤┥a(chǎn)線在保留原有西門子 S7-300PLC 核心控制架構的基礎上，不僅實現了與 S7-1500 PLC 的高速以太網通訊、多臺西門子觸摸屏的分布式 HMI 集成，更通過模塊 485 拓展口實現了產線各類智能外設的無縫對接，無需額外增加轉接設備。該方案以 “三零優勢” 實現了產線的無擾升級，打通了產線底層控制、現場監控、485 智能外設與企業上層管理的數據通道，構建了 “以太網 + 485 總線” 的復合型通訊架構，為 3D 打?。ㄔ霾闹圃欤┥a(chǎn)線的智能化、數字化、精益化管理奠定了開放、穩定、可持續的通訊基礎，助力增材制造企業提升打印生產效率、保障產品成型精度、降低設備運維成本，推動 3D 打印從單件定制向規模化智能生產轉型。
