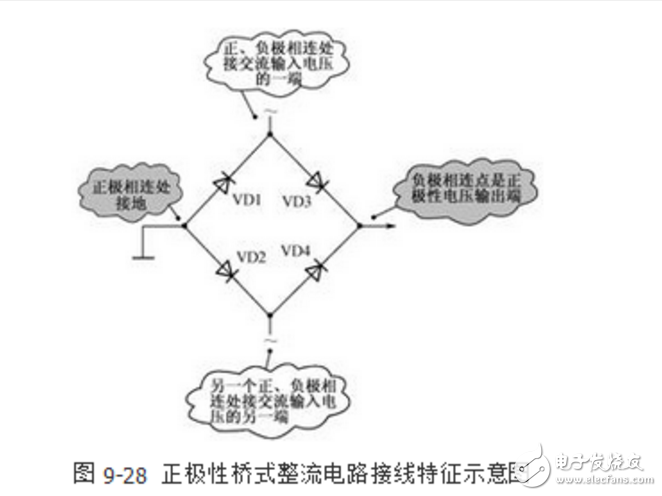

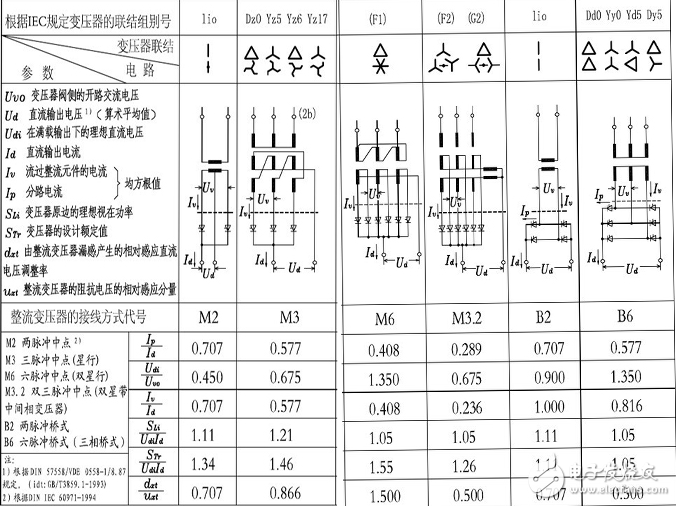

想要知道整流橋KBPC3510如何接線，首先我們要認識正、負極性全波整流橋電路。方可更方便的理解整流橋在電路中接線。如下圖所示，橋式電路是由四只整流二極管連接而成，交流電壓在正極與負極相連的兩個連接點處輸入。正極性電壓輸出端在負極與負極相連之處，在正極與正極相連處接地，這正是整流橋橋式整流電路的電路特征。

　　之后，我們回過頭來看一下KBPC3510在外部是怎么接線的。如下圖產品排列方向特殊的那個引腳就是“1”是直流正極，“1”對角的“4”是直流輸出的負極。其余兩個引腳就是交流電壓的輸入端了。

　　那如果是外形是圓形的圓橋或是長方形的方橋整流全橋接線：其里面有四個二極管。四個引腳，長腳的就是直流輸出的正極，和其相對的是直流輸出負極，剩余的兩個是交流電壓的輸入端。還有的就是半橋的接線：半橋整流橋封裝里有2個二極管，使用次級帶中心抽頭的雙繞租變壓器。

　　ASEMI 整流橋四腳接法方法和故障檢測法

　　關于這一電路故障檢測方法說明如下幾點：

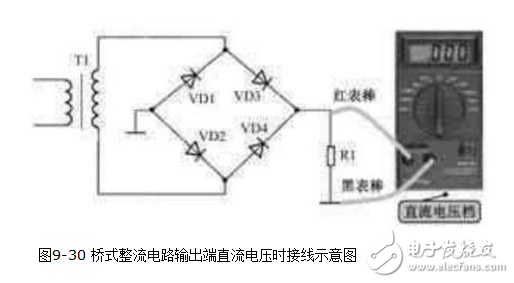

　?。?）如圖9-30所示是測量這一整流電路輸出端直流電壓時接線示意圖。對于正極性橋式整流電路。紅表棒接兩只整流二極管負極相連接處。如果測量結果沒有直流輸出電壓，再用萬用表歐姆檔在路測量VD1和VD2正極相連接處的接地是不是開路了。如果這一接地沒有開路，再測量電源變壓器次級線圈兩端是否有交流電壓輸出。

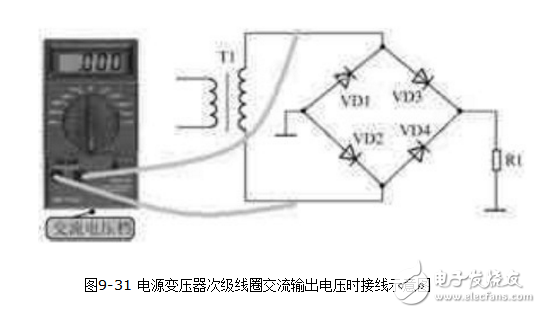

　　（2）如圖9-31所示是測量電源變壓器次級線圈交流輸出電壓時接線示意圖。由于這是橋式整流電路。所以電源變壓器次級線圈兩端沒有一個是接地的，萬用表的兩根表棒要直接接在電源變壓器次級線圈兩端。

　?。?）電路故障分析

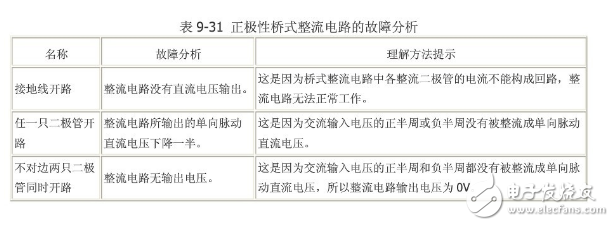

　　如表9-31所示是正極性橋式整流電路的故障分析。故障檢測方法關于這一電路故障檢測方法說明如表。
