本文所研究的AC－DC開關電源是專為工業發電機組的蓄電池充電而設計，它通過核心器件UC3845來調整輸出脈沖的寬度，從而控制開關器件導通和截止，以達到使電路輸出穩定電壓電流的目的。

工作原理

原理圖如圖1所示。

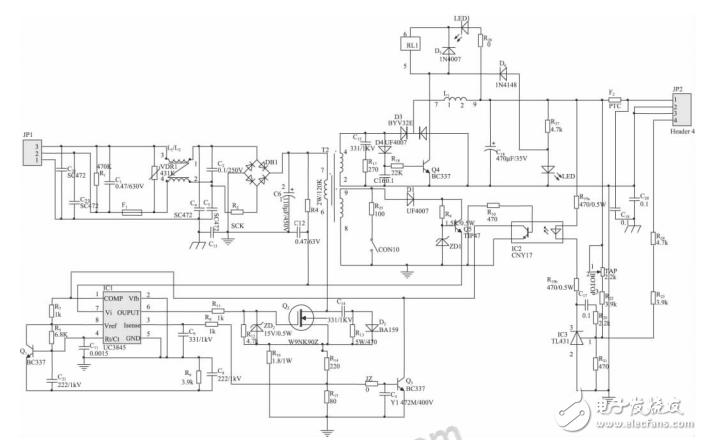

圖1開關電源原理圖

注：作為12V充電器使用時

此開關電源工作原理：充電過程中當輸出電壓有變化時，TL431內部參考電壓也隨之增大或減小，導致流過TL431的電流增大或減小，于是，光耦CNY17發光加強或減弱，感光端得到的反饋電壓也隨之變大或減小，UC3845在接受這個變大或減小的反饋電壓后，與其內部的基準電壓進行運算比較，減小或增大占空比，即減少或增大MOSFET的開關時間，使輸出電壓也隨之改變?；谠撛砜梢詫㈤_關電源的研究內容分成三個模塊：輸入模塊、驅動反饋模塊、輸出模塊。其中驅動反饋模塊為核心部分。

單端反激式技術

單端反激式開關電源是指變壓器只有一個原邊繞組，且電流方向不改變，利用原邊電流關斷時，原邊產生的反激電壓向負載輸出電流。反激式（FLy-back）電路拓?fù)涫亲罨镜墓β首儞Q電路結構之一，因結構簡單、元器件數量少和設計方便等優點而廣泛應用于電視機、DVD和充電器等小功率電器的電源中。反激變換器工作原理與Boost電路相似，可以看作隔離式Boost電路，在開關管導通時變壓器原邊電感儲能，關斷時能量經副邊輸出傳遞給負載。圖2為單端反激式電路拓?fù)浣Y(jié)構。

圖2單端反激式電路拓?fù)浣Y(jié)構

電壓電流雙閉環控制

UC3845管腳手冊中的1腳為電壓反饋補償端，2腳為電壓反饋輸入端，3腳為電流反饋輸入端。電壓反饋電路是通過輸出電壓的變化，而引起光電耦合器PC817上的電流變化，從而去控制UC3845，調節占空比，達到穩定輸出電壓的目的。

電流取樣反饋是通過采樣電阻把采樣電壓接至3腳。當3腳的采樣電壓小于1V時，脈寬調制器能正常工作；當3腳的電壓等于或大于1V時，電流采樣器輸出高電平使PWM鎖存器置0而使輸出封鎖，若故障消失，下一個時鐘脈沖到來將使PWM鎖存器自動復位。

EMI抗噪聲處理技術

根據電子類產品的電磁兼容標準IEC61000－4的要求，設備本身不能對電網產生影響，也要防止設備受到電網波動而影響使用，所以必須在設備電源輸入端加EMI濾波處理，處理電路如圖3所示。

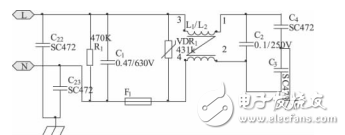

圖3電磁兼容抑制電路

共模電感L1／L2的差值電感與電容C1及C2構成了一個π型濾波器。這種濾波器對差模干擾有較好的衰減，C1、C2選用的是薄膜電容。除了共模電感以外，圖中的電容C3、C4、C22及C23是用來濾除共模干擾的。共模濾波的衰減在低頻時主要由電感器起作用，而在高頻時大部分由電容C3及C4起作用，C22和C23吸收市電內帶來的雜波，選用的是陶瓷電容。VDR1是壓敏電阻，為了防止雷擊，F(xiàn)1為熔斷絲，起短路保護作用。
