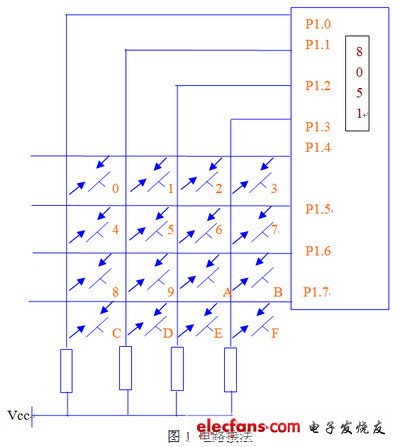

列線輸入端P1.0~P1.3通過電阻接正電源，行線P1.4~P1.7所接的單片機的I/O口作為輸出端。將輸入端置為高電平，輸出端置為低電平。這樣，當按鍵沒有按下時，所有的輸入端無變化，代表無鍵按下。一旦有鍵按下，則輸入線就受輸出線的影響被拉低，這樣，通過讀入輸入線的狀態就可得知是否有鍵按下了。

行掃描法
? 行掃描法又稱為逐行（或列）掃描查詢法，是一種最常用的按鍵識別方法，如上圖所示鍵盤，介紹過程如下。
判斷鍵盤中有無鍵按下 將全部行線置低電平，然后檢測列線的狀態。只要有一列的電平為低，則表示鍵盤中有鍵被按下，而且閉合的鍵位于低電平線與4根行線相交叉的4個按鍵之中。若所有列線均為高電平，則鍵盤中無鍵按下。
判斷閉合鍵所在的位置 在確認有鍵按下后，即可進入確定具體閉合鍵的過程。其方法是：依次將行線置為低電平，即在置某根行線為低電平時，其它線為高電平。在確定某根行線位置為低電平后，再逐行檢測各列線的電平狀態。若某列為低，則該列線與置為低電平的行線交叉處的按鍵就是閉合的按鍵。

/*************************C語言鍵盤掃描子函數************************/
uchar KeyV()
{? uchar Key,a;
?? P3=0x0f;???????????????? //確定P3.0~P3.3為輸入線，P3.4~P3.7為輸出線。
?? if(P3==0x0f) return(0);????? //無鍵按下返回0.
?? else
??? { mling(6);?????????????? //調用延時函數，去前沿鍵抖
????? for(a=0;a<4;a++)
??????? { P3=_cror_(0x7f,a);?? //計算鍵值，依次將輸出線置低電平，檢查輸入線。
????????? if(P30==0) break;?? //P30表示p3.0口引腳。預先定義，以下類同
????????? if(P31==0) break;
????????? if(P32==0) break;
????????? if(P33==0) break;
??????? }? Key=P3;????????? //取得鍵值
????? for(;P3!=0x0f;P3=0x0f) ;? //等待按鍵釋放，去后沿鍵抖
????? return(Key);??????????? //帶鍵值返回
? }

計算后變量Key得到的鍵值對照：
【0 0xee】 【1 0xed】 【2 0xeb】 【3 0xe7】 【4 0xde】 【5 0xdd】 【6 0xdb】 【7 0xd7】
【8 0xbe】 【9 0xbd】 【A 0xbb】 【B 0xb7】 【C 0x7e】 【D 0x7d】 【E 0x7b】 【F 0x77】

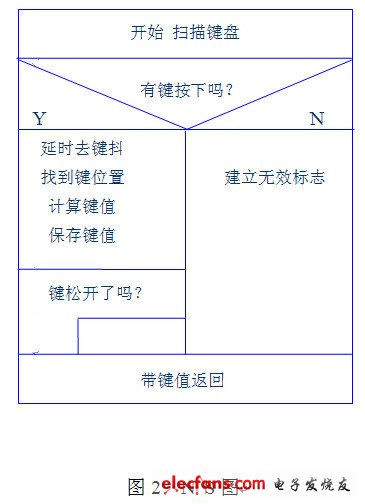

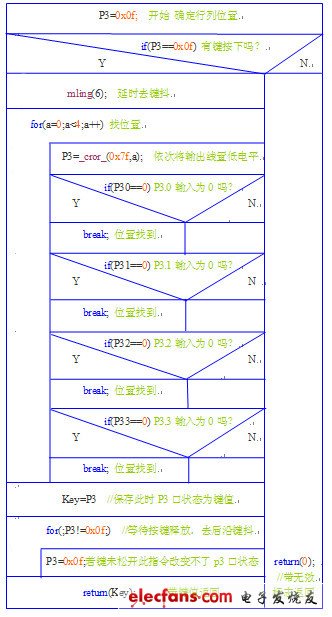

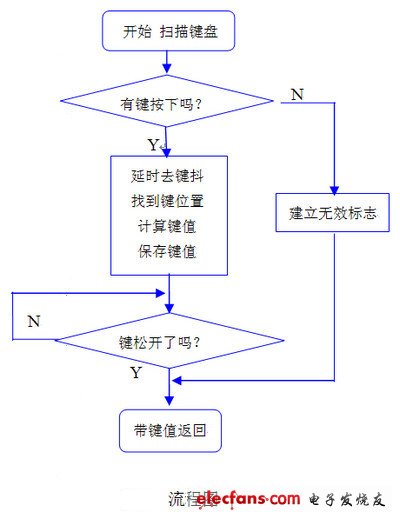

單片機矩陣式鍵盤C語言掃描子函數詳細N_S圖??
