在這個簡單的例子中，我們將配置Zynq SoC的GPIO，以便在按下按鈕后生成中斷。為了設置中斷，我們需要兩個靜態全局變量以及上述定義的中斷ID來執行以下操作：

在中斷設置功能中，我們需要初始化Zynq SoC異常；配置并初始化GIC；并將GIC連接到中斷處置硬件。Xil_exception.h和Xscugic.h文件可提供完成這一任務所需的函數。結果生成以下代碼：

當配置GPIO以使其在同一中斷配置例程中發揮中斷功能時，我們能夠配置內存庫或單個引腳。我們可通過使用在xgpiops.h中提供的函數來完成這項任務，比如：

當然，您還需要正確配置中斷。例如，您希望采用邊緣觸發或水平觸發嗎？若答案為是，那么采用這個函數能實現何種邊緣和水平呢？

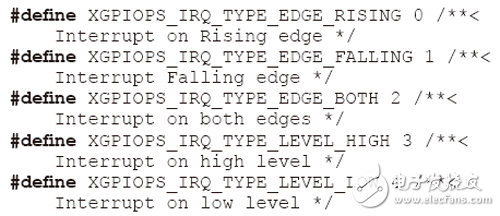

在這里，xgpiops.h中五個定義中的其中一個可對IrqType定義。這五個定義是：

如果您決定使用 Bank 使能，那么您需要知道您希望使能中斷的單個引腳或多引腳位于哪個 Bank 上。Zynq SoC最多支持118個GPIO。在這種配置下，所有MIO（54個引腳）都會與EMIO（64個引腳）一起被用作GPIO。我們能將這個配置分為四個Bank，每個Bank容納32個引腳。

此外，這項設置功能還將定義中斷服務例程，發生中斷時，可用以下函數調用該例程：

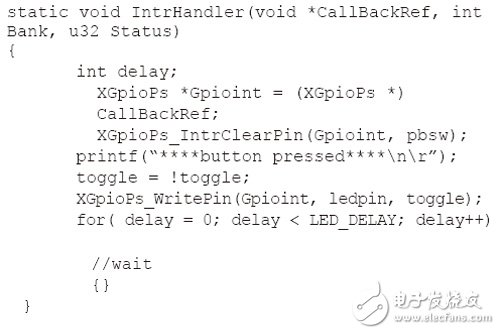

中斷服務例程的繁簡程度由其應用定義。在該例中，每按一次按鈕，它便會觸發一個LED，打開和關閉這個LED。另外，在每次按下按鈕時，中斷服務例程還會向控制臺打印一條信息。

專有定時器舉例

Zynq SoC擁有許多可用的定時器和看門狗監視器。它們既可作為一個CPU的專用資源也可作為兩個CPU的共享資源。如需在您的設計中高效利用這些組件，則需要中斷。這些定時器和看門狗監視器包括：
? CPU 32位定時器（SCUTIMER），以CPU頻率的一半計時
? CPU 32位看門狗監視器（SCUWDT），以CPU頻率的一半計時
? 共享64位全局定時器（GT），以CPU頻率的一半計時（每個CPU都有其自己的64位比較器；它與GT配合使用，能驅動各個CPU的專用中斷）
? 系統看門狗監視時鐘（WDT），可通過CPU時鐘或外部來源進行計時
? 一對三重定時器計數器（TTC），每個包含三個獨立定時器。在可編程邏輯中，可通過CPU時鐘或來自MIO或EMIO的外部來源對TTC進行計時。

為了通過可用的定時器和看門狗監視器獲得最大優勢，我們需要使用Zynq SoC中斷。其中配置最簡單的就是專有定時器。和Zynq SoC的大多數外設一樣，該定時器帶有很多預定義的函數和宏指令，能幫助您高效使用這一資源。這些函數和宏指令位于：

這個文件中的函數（宏指令）能夠提供許多功能，包括初始化和自測試等。此外，文件中的函數還能啟動和停止定時器并對其進行管理（重啟；檢查是否過期；加載定時器；使能/禁用自動加載）。它們的另一項工作就是設置、使能、禁用、清除和管理定時器中斷。最后，這些函數還能獲取并設置預分頻器。

定時器本身通過以下四個寄存器來控制：

? 專用定時器加載寄存器 – 可將該寄存器用于自動重新加載模式，包含在使能自動重新加載時被重新加載到專用定時器計數器寄存器中的數值。
? 專用定時計數寄存器 (Private Timer Counter Register) – 這是真實計數器本身。使能后，一旦寄存器達到零，則會設置中斷事件標志。
? 專用定時器控制寄存器 – 控制寄存器可使能或禁用定時器、自動重新加載模式以及中斷生成，還包含定時器的預分頻器。
? 專用定時器中斷狀態寄存器 – 該寄存器包含專用定時器中斷狀態事件標志。
